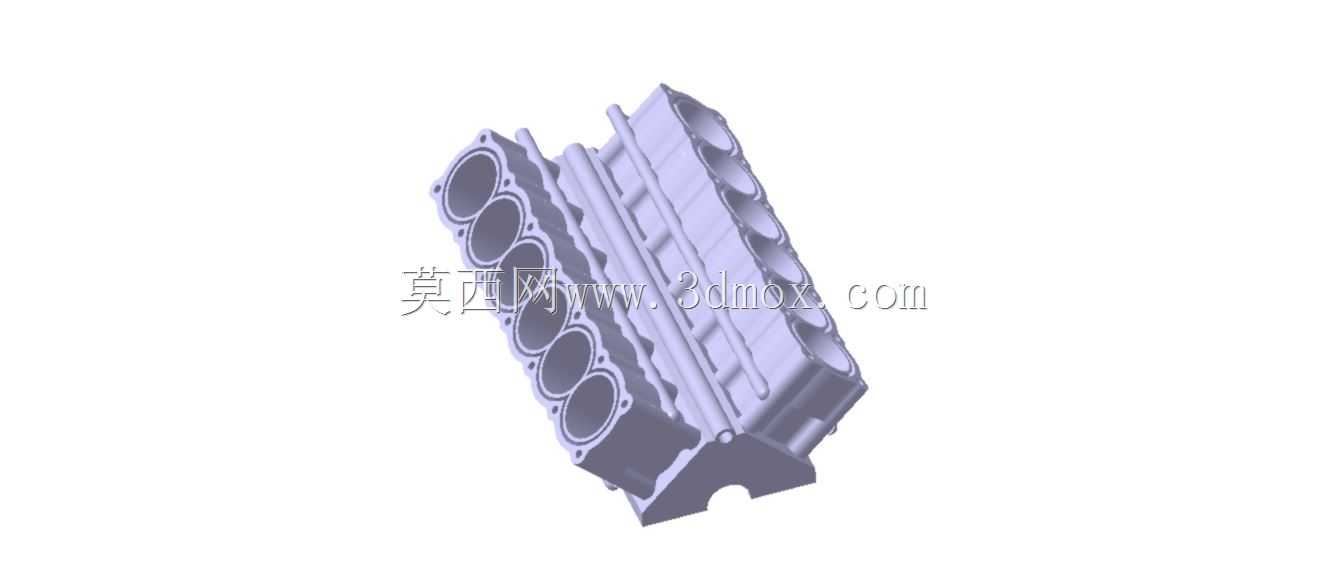

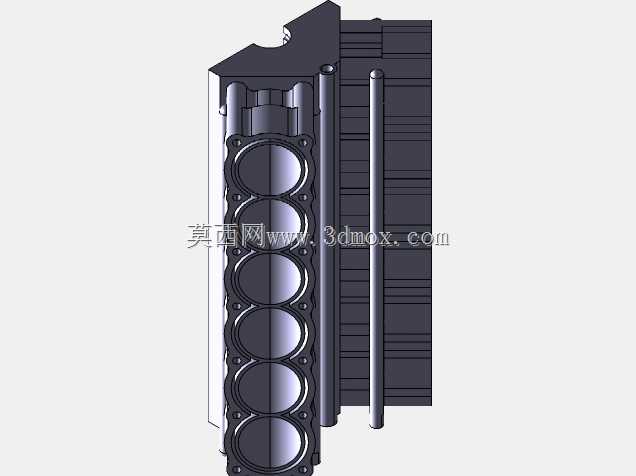

V型排布集成曲轴箱结构发动机缸体

在商用车动力总成、大排量工程机械动力单元、固定式发电机组动力源的配套场景中，集成式曲轴箱的V型发动机缸体是整个动力系统的承载基体，所有核心运动部件、辅助系统附件都要依托这个基体完成装配定位，其结构设计合理性直接决定整机的运行可靠性、NVH表现与服役寿命。不同于直列缸体的单层排布逻辑，这款V型结构的缸体将两列气缸以设定夹角对称布置在曲轴箱上方，既压缩了整机的轴向长度，也能平衡活塞往复运动产生的一阶惯性力，降低曲轴运转时的附加载荷，适配大排量多缸机型的布局需求。从结构功能来看，集成的曲轴箱部分承担着曲轴主轴颈的安装定位功能，箱体内预留的主轴承座孔采用同轴度分级加工的设计思路，每一道主轴承座都对应设置了加强筋结构，从轴承座位置向缸筒外壁、箱体外壁延伸，把曲轴运转时传递来的爆发压力均匀分散到整个缸体壁面，避免局部应力集中导致的缸体开裂风险。两列气缸的缸筒部分采用了等壁厚设计思路，在建模阶段就预留了珩磨加工的余量区间，缸筒外壁与曲轴箱上壁的过渡位置做了大圆弧过渡处理，消除铸造与加工过程中的应力集中点，同时也能优化冷却水腔的流道走向，让冷却液能够均匀包裹每一处缸筒外壁，避免局部过热导致的缸筒变形。安装边界层面，这款缸体的底面为整机与油底壳、变速箱壳体的连接结合面，平面度要求控制在微米级，结合面处预留了均匀分布的螺栓孔位，孔位周边都设计了局部加厚的凸台结构，避免螺栓拧紧时产生的压紧力导致结合面变形出现渗漏。缸体的前端面预留了正时机构、水泵、机油泵的安装定位止口，所有止口的同轴度、端面跳动公差都在建模阶段做了装配仿真验证，保证附件装配后不会出现偏磨、异响问题；后端面则是飞轮壳、曲轴后油封的安装基准，油封安装位的粗糙度与圆度要求直接影响整机的机油密封性能，建模时特意在该位置做了无拔模斜度的结构设计，减少后续精加工的余量。在设计思路上，这款缸体没有采用分体式曲轴箱的方案，而是将缸体上半部分与曲轴箱上半部分集成铸造，既减少了零部件数量，也消除了分体结合面的密封风险，同时提升了整个缸体的整体刚度。曲轴箱内部设置了多道隔板，将不同气缸对应的曲轴腔室做了适度分隔，既可以减少曲轴高速运转时的机油搅动阻力，也能提升曲轴箱整体的抗扭刚度，应对大扭矩输出时的缸体变形。缸体侧壁预留了机油道、冷却水腔的工艺孔位置，主油道采用贯穿式设计，从缸体前端的机油泵接口一直延伸到最后一道主轴承座，通过分油道向每一处主轴承、凸轮轴轴承、活塞冷却喷嘴输送压力机油，油道的转弯位置都做了圆弧过渡，避免机油流动时的阻力损失与杂质沉积。冷却水腔采用了纵向环绕的设计思路，从缸体前端的进水口进入后，先流经排气侧的缸筒外壁区域，再绕向进气侧，最后通过缸体顶面的水孔进入气缸盖，保证两列气缸的冷却温度均匀，避免出现热变形不一致导致的气缸偏磨。从实际装配适配的角度，这款缸体的气缸中心距、主轴承座宽度、曲轴安装中心高都匹配对应排量级别的V型内燃机参数，安装支脚的位置预留了与整车悬置、发电机组机架对接的螺栓孔位，孔位位置经过模态仿真验证，能够避开发动机运行时的共振频率区间，减少运行过程中的振动传递。建模过程中对所有壁厚做了均匀性校验，避免铸造过程中出现缩孔、缩松等缺陷，所有需要加工的面都预留了统一的加工余量，减少后续机加工的走刀路径长度，提升加工效率。对于从事动力总成结构设计、内燃机三维建模、设备动力选型的从业者来说，这个模型完整还原了集成曲轴箱V型缸体的核心结构特征，能够清晰看到内部加强筋、油道水腔、安装定位面的布局逻辑，可以作为同类产品设计时的结构参考，也能用于装配干涉检查、工艺路径规划的仿真验证载体，帮助设计人员快速理解大排量V型发动机缸体的结构设计要点，规避实际开发过程中容易出现的刚度不足、密封失效、冷却不均等常见问题。
