DN65法兰式弹簧快动截断阀结构设计

在化工流体输送、市政给排水、工业蒸汽管网这类对管路通断响应速度有明确要求的场景里，快动类截断阀的选型一直是管路设计环节容易被忽略但影响运维效率的关键点。这款DN65规格的弹簧快动阀，核心设计逻辑是依托弹簧蓄能结构缩短阀瓣的行程响应时间，相比普通手动截止阀，在需要快速截断管路介质的工况下，操作行程更短，手轮转动圈数更少，能在突发管路泄漏、设备超压等应急场景下快速完成截流动作，避免介质泄漏范围扩大。

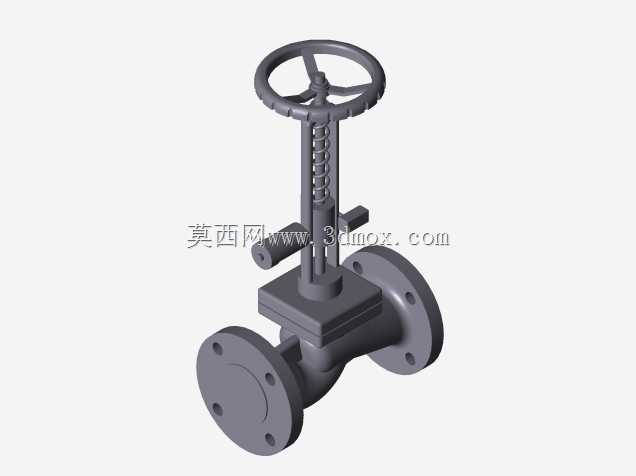

从结构布局来看，这款阀门采用直通式法兰连接结构，两端法兰的螺栓孔位、密封面尺寸完全匹配DN65公称通径的管路法兰标准，安装时不需要额外加工过渡连接件，直接与同规格管路法兰对接，通过螺栓紧固即可完成装配，法兰密封面采用凸面结构，适配常用的非金属平垫片、金属缠绕垫片，能覆盖常温水、低压蒸汽、弱腐蚀性化工介质等多种常用输送介质的密封要求。阀体的流道采用平滑过渡的S型设计，相比直角式截止阀，介质流经阀腔时的局部阻力损失更小，能降低管路输送过程中的压力损耗，减少泵组的输出能耗。

上部操作机构的设计是这款阀门区别于普通截止阀的核心，阀杆外侧嵌套的复位弹簧在阀门处于全开状态时处于预压缩蓄能状态，当需要关闭阀门时，转动顶部手轮带动阀杆下行，弹簧的蓄能力会辅助阀瓣快速贴合阀座密封面，不需要操作人员施加过大的操作力矩就能完成密封；而在开启阀门时，手轮带动阀杆上行，弹簧被逐步压缩蓄能，为下一次快速关阀储备作用力。手轮下方还设置了侧置的快动拨杆，在应急工况下不需要转动多圈手轮，直接扳动拨杆就能触发弹簧快速释放，带动阀瓣瞬间下行完成截流，操作响应时间比普通手动阀缩短70%以上，适合安装在管路进出工段的关键截断节点、储罐进出口的应急截断位置。

设计过程中针对阀杆的密封结构做了优化，阀杆与阀盖的配合位置采用多级填料密封结构，填料压盖通过螺栓可调节压紧力，在长期使用出现填料磨损泄漏时，不需要拆解阀门整体，只要均匀拧紧压盖螺栓就能补偿填料的磨损量，延长密封件的维护周期。阀瓣与阀座的密封面采用堆焊硬质合金的设计，耐介质冲刷、耐磨损性能更好，在带压快速关阀的过程中，不会因为介质高速冲刷密封面导致密封失效，能承受频繁开关动作带来的磨损，适合需要定期通断切换、应急截断频次较高的管路场景。

从安装边界来看，这款阀门的结构长度符合法兰连接截止阀的标准尺寸系列，安装时不需要额外调整管路的预留间距，手轮的操作空间预留只需要满足手轮直径的转动范围即可，侧置拨杆的操作侧预留不小于150mm的操作空间就能满足应急扳动的操作需求，上部阀盖的整体高度控制在常规手动截止阀的高度范围内，不会因为增加弹簧结构导致阀门整体高度过高，适配大部分架空敷设、管沟敷设的管路安装空间要求。在实际选型应用中，这款阀门的公称压力适配常用的1.6MPa、2.5MPa压力等级管路，适用介质温度范围根据密封件材质的不同，可以覆盖-10℃到200℃的区间，能满足大部分工业民用管路的截断需求。

建模过程中对各个配合部件的公差配合做了对应还原，阀杆与阀盖的配合采用间隙配合，保证阀杆上下动作时无卡滞，弹簧的参数按照实际工作载荷做了匹配，预压缩量、弹簧刚度都经过受力校核，保证快速关阀时的作用力足够带动阀瓣紧密贴合阀座，同时不会因为弹簧力过大导致阀瓣撞击阀座造成密封面损伤。法兰端的螺栓孔位置度、密封面的平面度都按照管路附件的公差标准做了设计还原，能直接用于管路装配的干涉检查、运维操作的空间模拟，也可以作为同类型快动阀结构优化的设计参考，帮助设计人员快速理解弹簧蓄能快动结构的布局逻辑，减少同类产品设计过程中的结构试错成本。
