DN50法兰式弹簧快动截断阀结构设计

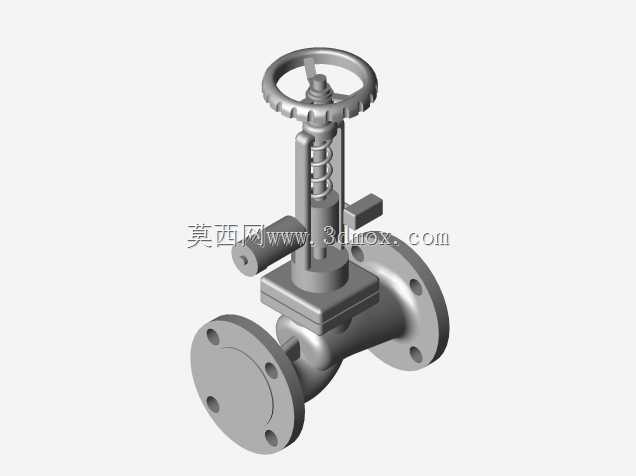

在化工介质输送、蒸汽管网截断、给排水管路应急控制这类工况里，经常会遇到需要快速切断管路通路的需求，普通手动截止阀依靠螺纹副驱动阀瓣升降，开关行程长，遇到紧急工况时操作耗时久，很难满足快速截断的要求，这款DN50规格的弹簧快动阀，就是针对这类需要快速关断的管路场景设计的手动控制类阀件。从实际安装场景来看，这款阀采用双侧法兰连接结构，法兰端面的螺栓孔位完全匹配DN50公称通径对应的管路法兰标准，安装时不需要额外加工转接件，直接和同通径的管路法兰对齐后穿入螺栓紧固即可，阀体的流道为直通式结构，介质从一端法兰进入后，沿流道直通到另一端法兰，流道内部没有过度的弯折结构，能有效降低介质通过时的压损，适合水、低压蒸汽、无强腐蚀性的轻质油品等介质的通断控制。这款阀的核心功能特性是依靠弹簧蓄能实现快速关断，和普通截止阀的操作逻辑有明显区别：日常处于开启状态时，手轮带动阀杆上提，将阀瓣抬离密封面，同时阀杆上的锁定结构会将弹簧保持在压缩蓄能状态，此时管路保持通畅，介质可以正常流通；当需要关断管路时，只需要触发侧置的快动拨杆，锁定结构脱开，被压缩的弹簧会瞬间释放弹力，推动阀杆带动阀瓣快速下行，压合在阀体内部的密封面上，整个关断动作在极短时间内完成，不需要像普通截止阀那样转动多圈手轮，能在管路出现泄漏、介质超压等紧急情况时快速切断通路，避免故障范围扩大。从设计思路层面拆解这款阀的结构，首先要平衡弹簧弹力和密封比压的匹配关系：弹簧的弹力不能过小，否则关断时阀瓣对密封面的压力不足，无法达到可靠的密封效果，容易出现内漏；但弹簧弹力也不能过大，否则开启时需要施加在手轮上的操作力会超出常规人工操作的舒适范围，同时弹簧长期处于大压缩量状态下，容易出现应力松弛导致弹力衰减，缩短阀件的使用寿命。建模过程中，阀杆的运动导向结构是重点，阀杆穿过阀盖的位置设置了多级导向轴段，和阀盖内的导向套采用小间隙配合，保证弹簧释放推动阀杆下行时，阀瓣不会出现偏斜，能够均匀压合在密封面上，避免单侧密封面压合不实导致的泄漏。手轮部分采用轮辐式结构，在保证操作时足够握持力臂的前提下，尽可能降低手轮自身的重量，手轮和阀杆之间通过键连接传递扭矩，转动手轮时不会出现相对打滑的情况。侧置的快动拨杆采用杠杆式结构，触发端延伸到阀体侧面的易操作位置，操作人员不需要探身到管路正上方，站在管路侧面就可以拨动拨杆触发关断，操作位置的设计充分考虑了现场操作的安全性，尤其是输送高温介质的管路场景，避免操作人员过于靠近阀件被高温表面烫伤。从安装边界尺寸来看，这款阀的结构长度，也就是两端法兰密封面之间的距离，符合DN50公称通径手动阀的常规安装尺寸，替换同通径普通截止阀时不需要调整现有管路的支架间距，阀体顶部手轮的最高点到阀体流道中心线的高度，以及侧置拨杆的外伸长度，都预留了足够的操作空间，安装后不会出现手轮被旁边管路、支架遮挡无法转动，或者拨杆被挡住无法触发的情况。阀体的中法兰，也就是阀体和阀盖连接的位置，采用螺栓紧固连接，中间设置密封垫片，防止阀内部的介质从阀杆和阀盖的配合间隙向外泄漏，阀杆穿出阀盖的位置还设置了填料密封结构，即使长期使用出现轻微的介质渗漏，也可以通过压紧填料压盖来实现密封，不需要整体拆解阀件，现场维护的便利性较好。在实际选型应用中，这款阀适合安装在管路的分支节点、设备入口端等需要快速切断的位置，日常处于常开状态，仅在应急工况或者定期检修时触发关断，不适合作为频繁调节流量的调节阀使用，因为快动结构的设计核心是快速截断，阀瓣的行程是固定的全开或全关状态，长期处于半开半关状态时，介质的高速冲刷会快速磨损密封面，导致关断时密封失效。建模时对各个运动部件的干涉情况做了完整校验，手轮转动带动阀杆升降的全行程范围内，阀杆和阀盖、弹簧和阀杆导向套、拨杆和阀体之间都没有运动干涉，弹簧压缩到最大行程时，相邻簧圈之间还保留有一定的间隙，不会出现并圈导致弹簧弹力特性发生变化的问题，阀瓣密封面采用堆焊耐磨材质的设计结构，在模型里预留了堆焊层的厚度尺寸，实际生产时可以根据介质的腐蚀、冲刷特性选择对应的密封面材料，不需要改动整体的结构尺寸。
