机械支撑轴用法兰连接座结构设计

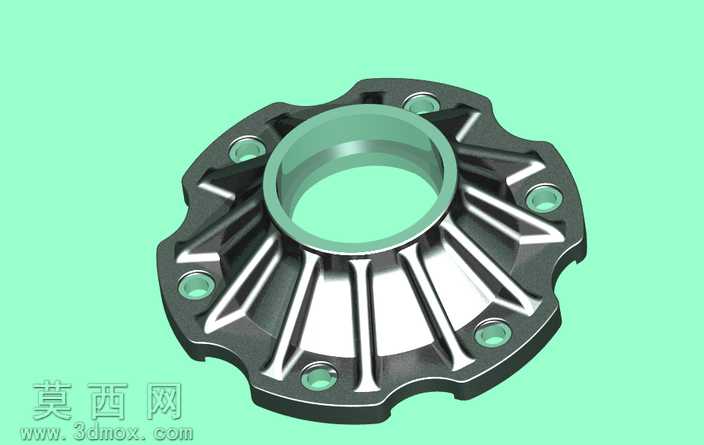

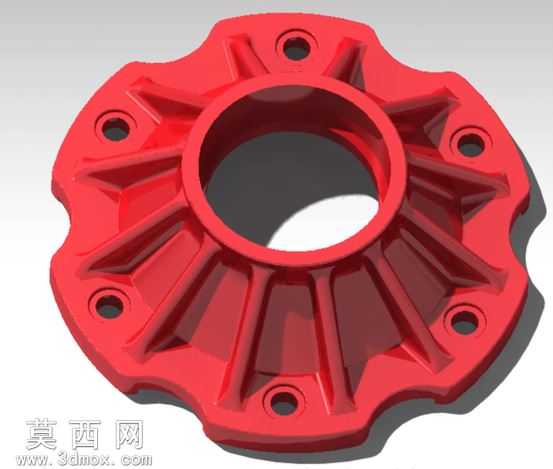

该作品为机械设备中用于支撑轴安装的法兰连接座三维模型，建模阶段采用主流三维机械设计软件完成全参数化构建，首先以中心轴孔为设计基准绘制回转体基础轮廓，通过旋转凸台命令生成中心带贯通轴孔的筒状主体结构，轴孔内壁预留了轴件配合的安装公差位，保证后续与支撑轴装配时的同轴度精度。主体外侧的法兰盘采用非对称花瓣式轮廓设计，区别于传统圆形法兰，在保证安装强度的前提下有效削减了零件整体重量，法兰盘周向均匀分布6个沉头安装孔，每个孔位周边做了局部加厚凸台处理，避免螺栓锁紧时出现应力集中导致的零件变形。法兰盘与中心筒身之间设计了8条放射状加强筋，筋条采用变截面流线型设计，从筒身根部向法兰外缘逐渐收窄，既提升了整体结构的抗扭、抗弯载荷能力，又避免了直角连接带来的应力断裂风险，筋条表面做了顺滑过渡处理，减少后续铸造或机加工过程中的应力残留。材质渲染阶段，主体结构采用哑光金属质感的铸钢材质，还原金属零件的磨砂颗粒质感，安装孔内壁与中心轴孔内壁做了高亮金属切削面的材质区分，模拟机加工后的光滑配合面效果，背景采用柔和的浅青绿色调，突出零件本身的结构轮廓与细节特征。设计过程中充分考虑零件的实际使用场景，作为支撑轴的安装基座，整体结构兼顾了安装便捷性、结构强度与轻量化需求，所有安装孔位、配合尺寸均遵循通用机械零部件设计规范，可直接用于机械设备的轴系支撑结构装配参考，模型的所有特征均保留完整建模参数，支持后续根据实际安装需求调整尺寸参数，适配不同轴径、不同安装间距的使用场景，加强筋的排布角度、厚度也可根据实际载荷工况做参数化修改，满足不同负载等级的支撑需求。
