手动螺旋起重千斤顶结构设计方案

　　在设备检修、重物移位、工装调平这类需要小行程重载顶升的作业场景里，手动螺旋千斤顶是车间现场、户外抢修场景里出镜率极高的基础工装，和液压类顶升设备不同，螺旋结构自带机械自锁属性，不需要额外的保压回路就能长时间撑住载荷，不会出现液压系统常见的内泄沉降问题，在对支撑稳定性要求高的工位上，这类结构的可靠性优势非常明显。这款螺旋千斤顶的整体结构围绕重载手动作业的实际需求设计，核心传动副采用梯形丝杠配合青铜螺母的组合，梯形螺纹的牙型角设计兼顾了传动效率和自锁性能，摇把转动时的输入扭矩经过螺纹副的增矩作用转化为顶升方向的大推力，不需要额外的减速机构就能实现数吨级的顶升能力，整体结构没有复杂的密封件、液压管路，日常维护只需要定期在螺纹副表面涂抹润滑脂即可，哪怕在多粉尘、温差大的户外作业环境里，也不会出现密封件老化失效、液压油低温凝固这类故障。

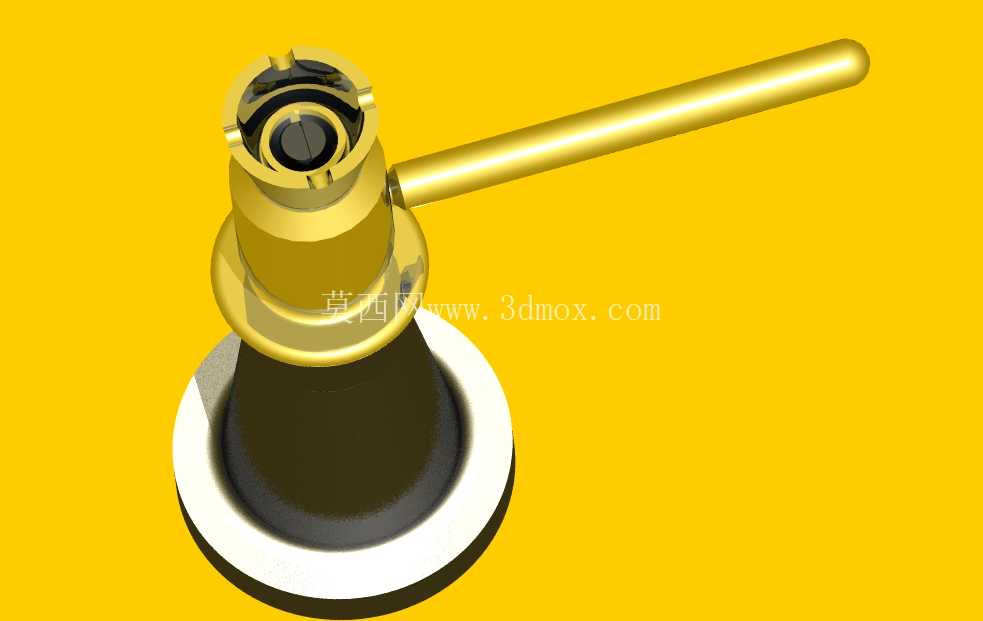

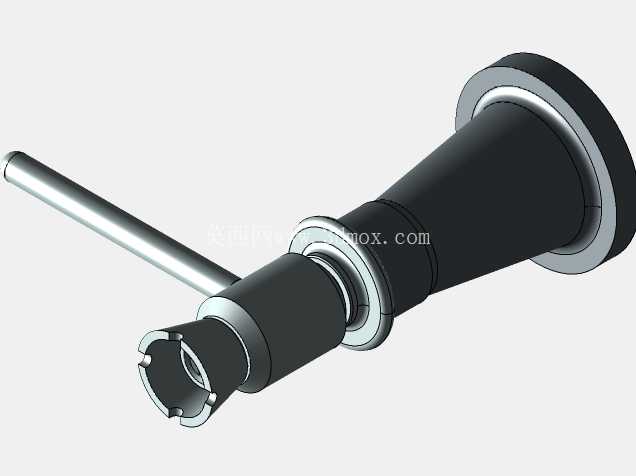

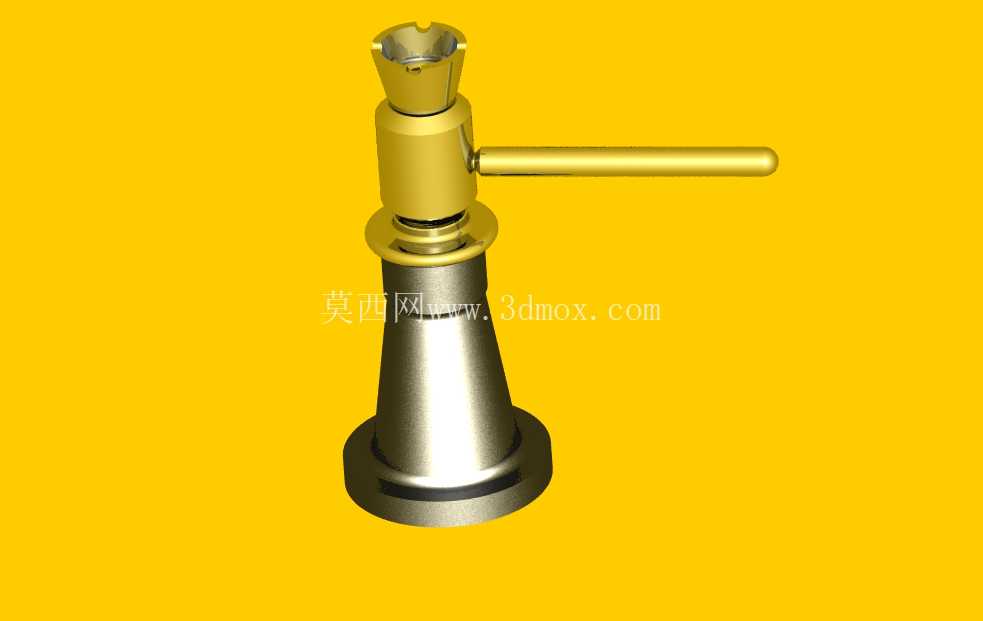

　　从结构布局来看，底座采用大直径锥形支撑结构，底部接触端面做了防滑滚花处理，支撑面的直径设计充分考虑了顶升作业时的抗倾覆需求，当载荷存在小角度偏载时，锥形底座的受力分布能把集中载荷均匀传递到支撑地面，不会出现底座局部应力集中导致的变形问题；顶升套筒采用多级嵌套的导向结构，每一级套筒之间都留了合理的配合间隙，既保证顶升过程中不会出现卡滞，也能限制顶升时的径向晃动量，避免顶升到最高行程时出现偏摆。摇把的长度设计经过扭矩匹配计算，普通成年操作人员单手施加作用力就能达到额定顶升载荷，摇把和丝杠输入端采用快拆式的销轴连接，不需要使用摇把时可以直接取下，避免现场作业时摇把突出剐蹭周边设备，也能缩小设备整体的存放体积。

　　顶部的支撑头采用可摆动的球面接触结构，和被顶升物体的底面接触时，球面副能自动适应接触角度，哪怕被顶升面存在小角度倾斜，也能保证支撑面完全贴合，不会出现点接触导致的接触面压溃问题；支撑头的端面做了网状防滑纹，增大和被顶升物体之间的摩擦力，避免顶升过程中出现载荷滑移的安全隐患。设计过程中对各部件的受力边界做了明确的校核，丝杠的核心直径按照额定载荷下的压杆稳定要求计算，避免长行程顶升时出现丝杠失稳弯曲的问题；螺母的螺纹啮合长度按照螺纹牙的剪切强度做了冗余设计，哪怕长期使用出现螺纹磨损，也能保证足够的啮合强度不会出现滑牙风险；外壳的壁厚按照侧向受力的工况做了加强处理，当现场作业出现意外侧向碰撞时，外壳结构能保护内部的螺纹传动副不会受到直接冲击。从安装和使用的边界尺寸来看，这款千斤顶的最低闭合高度适配多数设备底座的底部间隙，不需要额外垫高就能直接放入设备底部作业，最大顶升行程覆盖日常设备检修、重物调平的常用行程范围，整体外轮廓没有突出的尖锐棱角，存放和搬运时不会剐蹭操作人员或者周边工件。和同类顶升设备相比，纯机械结构的螺旋千斤顶不存在液压油泄漏污染作业面的问题，在对洁净度有要求的装配车间、精密设备安装工位上使用，不会因为油污污染影响装配精度或者地面整洁度；整体结构没有易损的密封元件，长期存放也不会出现内部元件锈蚀失效的问题，作为应急抢修工装放在工具柜里存放数年，拿出来加注润滑脂就能正常使用，不需要像液压千斤顶那样定期检查油位、更换密封件。

　　在实际作业场景里，这类千斤顶既可以单独使用完成小吨位重物的顶升作业，也可以多台组合使用完成大型设备的整体调平，多台联合作业时因为机械自锁的特性，不需要额外加装支撑垫块就能长时间保持顶升高度，作业过程的安全性更有保障；结构上的模块化设计也让后期维修非常方便，螺纹副、支撑头、摇把这些易损部件都可以单独拆卸更换，不需要整体报废设备，长期使用的维护成本非常低。设计时也充分考虑了操作人员的使用手感，螺纹副的导程经过优化，既保证了自锁性能，也让摇把转动时的进给速度处在合理区间，不会因为导程太小导致顶升速度过慢影响作业效率，也不会因为导程太大导致操作扭矩过大，增加操作人员的劳动强度；套筒表面做了防锈氧化处理，在潮湿的作业环境里也不会轻易生锈，长期保持外观整洁和滑动面的顺畅度。
