M8X30mm内六角圆柱头紧固螺钉

在各类机械装配场景中，紧固件的选型直接决定了整套设备连接结构的可靠性，这款公称直径8mm、螺杆有效长度30mm的内六角圆柱头螺钉，是紧凑型装配空间里最常用的紧固连接件之一。日常做结构设计时，但凡遇到沉头安装位不足、外六角扳手操作空间受限的工况，比如自动化设备的钣金护板拼接、小型模组的型材端面固定、液压阀块的盖板锁附，这类内六角螺钉都是优先选型的对象，它的圆柱头可以完全沉入预制的沉孔内，安装完成后连接件表面没有凸起结构，不会干涉周边运动部件的行程，也能避免外露的螺栓头剐蹭操作人员或管线。

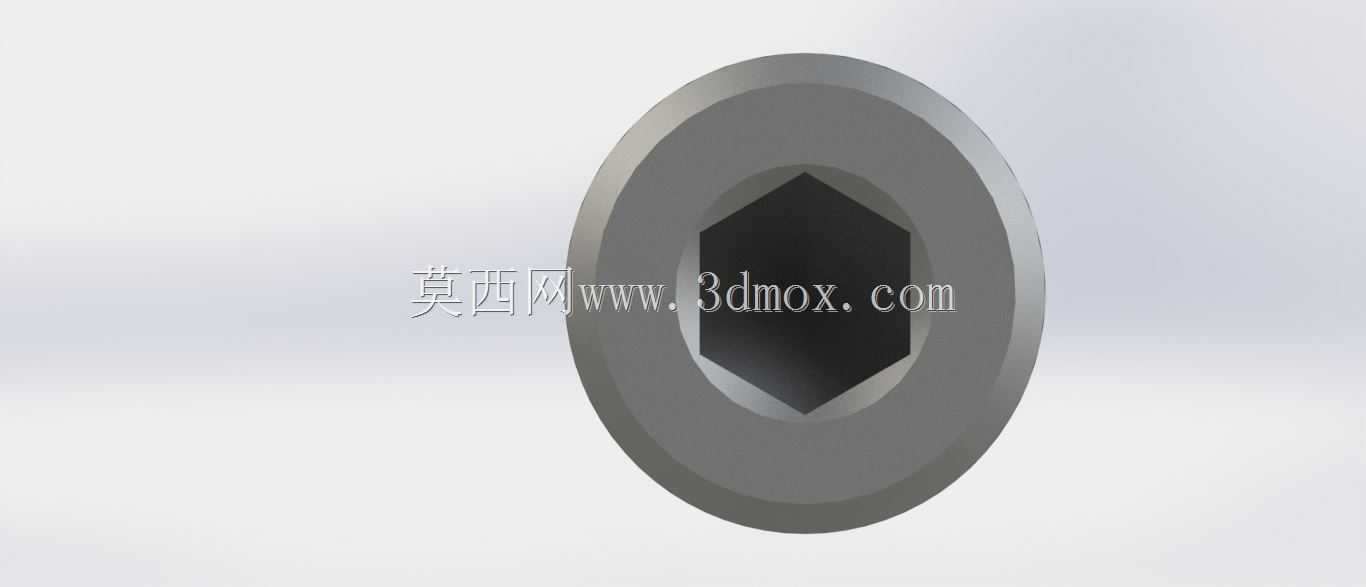

从功能特性来看，这类螺钉的内六角传动孔位于螺钉头部中心，配套的内六角扳手可以完全嵌入孔内施加扭矩，相比一字槽、十字槽螺钉，它的槽口受力更均匀，反复拆装也不容易出现滑牙问题，能承受更大的锁紧力矩，适合需要一定预紧力的钢性连接场景。螺杆部分采用标准公制粗牙螺纹，牙型角60度，螺纹大径、中径、小径的公差都符合通用紧固件公差标准，和市面上同规格的螺母、预制螺纹孔可以实现无阻碍旋合，不需要额外做适配加工。头部的圆柱端面和螺杆轴线保持严格的垂直度，锁紧时端面能和被连接件的沉孔底面完全贴合，不会出现偏载导致的局部应力集中，能有效分散锁紧力，避免被连接件的沉孔位置被压溃。

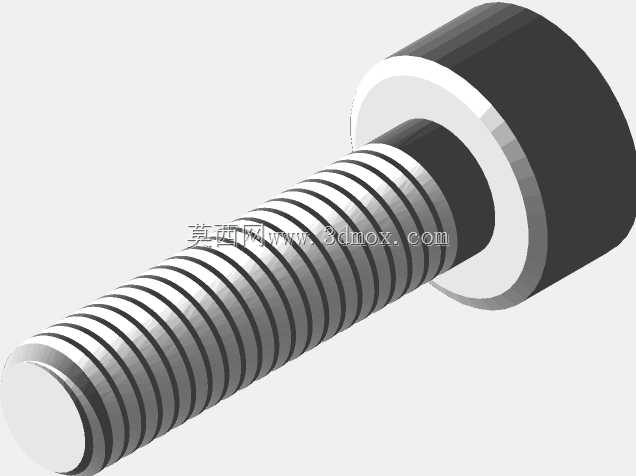

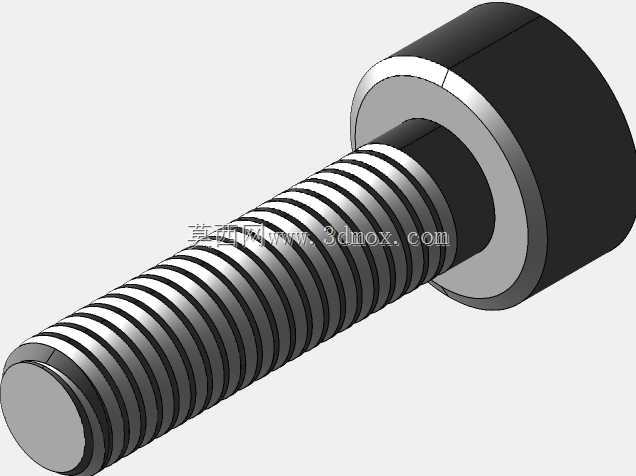

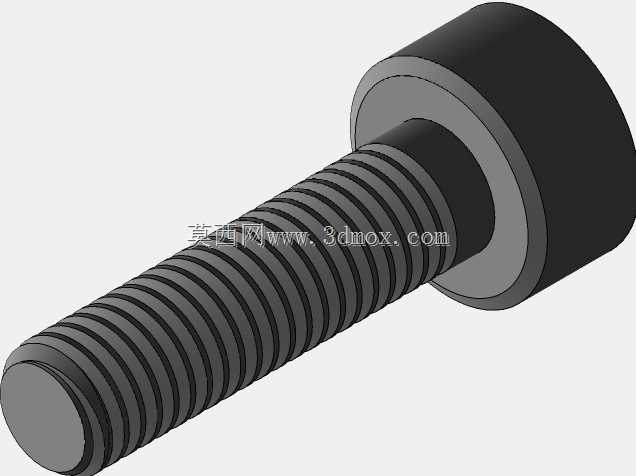

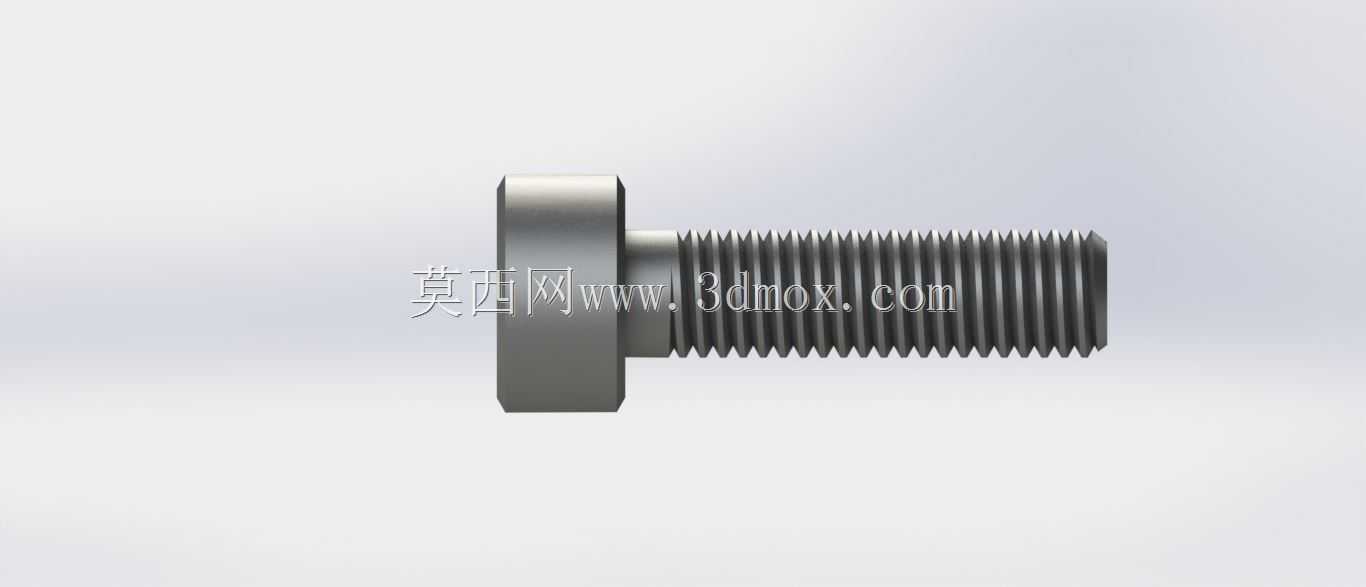

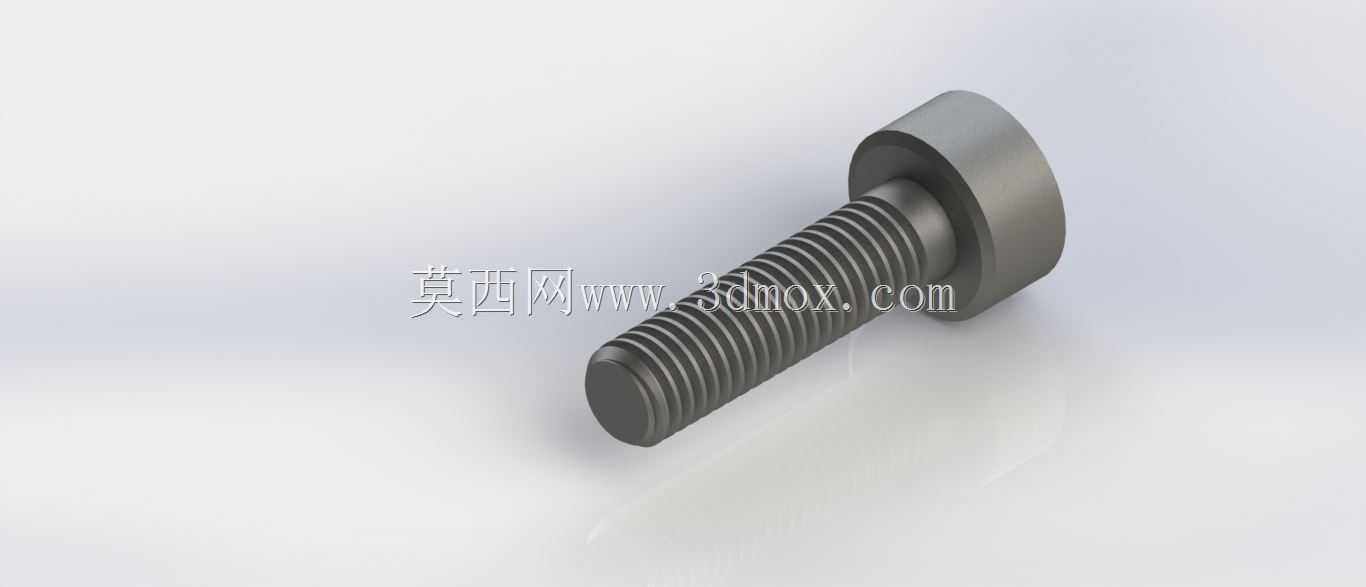

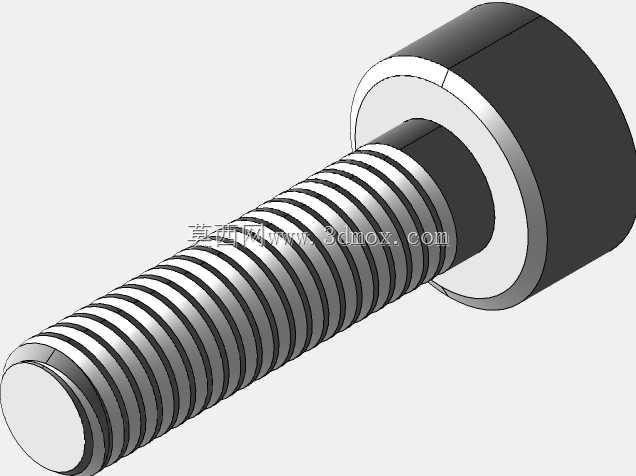

做这款螺钉的三维建模时，首先要明确各个结构的尺寸边界：头部直径要比螺纹大径大出对应标准值，头部厚度要满足内六角孔的深度要求，内六角孔的对边尺寸、深度要和对应规格的扳手尺寸匹配，孔底要留出合理的退刀空间，不能出现尖角结构。螺纹部分的建模要注意收尾段的退刀槽结构，实际生产中螺纹不可能一直加工到头部端面，退刀槽的宽度和直径要符合加工工艺要求，避免建模时出现螺纹和头部相交的不合理结构，给后续的工程图出图、数控加工编程带来错误。另外头部和螺杆衔接的位置要做标准的圆角过渡，这个位置是螺钉受力时的应力集中区，合理的圆角半径能大幅提升螺钉的抗剪切、抗疲劳性能，建模时不能为了省事直接做直角衔接，否则仿真分析时会出现应力值远超材料屈服强度的错误结果。

实际安装使用时，要提前确认被连接件的沉孔尺寸：沉孔直径要略大于螺钉头部直径，预留0.2-0.5mm的装配间隙，沉孔深度要大于螺钉头部厚度，保证锁紧后头部完全沉入孔内；过孔直径要比螺纹大径大0.5-1mm，方便装配时调整位置，避免螺杆和过孔壁出现卡滞。如果是用于有振动的工况，比如冲压设备周边的连接件、运动模组的固定位，还要配套弹簧垫圈或者螺纹胶使用，避免长期振动下螺钉出现松脱。这类螺钉的常用材质为中碳钢，经过调质处理后能达到8.8级的强度等级，满足大部分常规工业场景的强度要求，如果是用于腐蚀环境或者食品医疗设备，也可以更换为不锈钢材质的同规格产品，尺寸边界完全通用，不需要调整安装位的设计参数。

在做整机的装配干涉检查时，要特别注意螺钉头部沉入沉孔后，上方预留的扳手操作空间，至少要留出对应长度内六角扳手的活动空间，不然实际装配时扳手无法完全插入内六角孔，没法施加足够的锁紧力矩，甚至会出现螺钉已经送到安装位但没法锁紧的尴尬情况。另外螺杆旋入螺纹孔的深度也要控制在合理范围，对于钢件连接，旋入深度一般为螺纹公称直径的1-1.5倍，也就是8-12mm，剩下的螺杆长度要能穿透所有被连接件，不能出现螺杆长度不足、螺纹啮合牙数不够的情况，否则连接强度达不到设计要求，受载后容易出现螺纹滑丝、螺钉断裂的问题。
