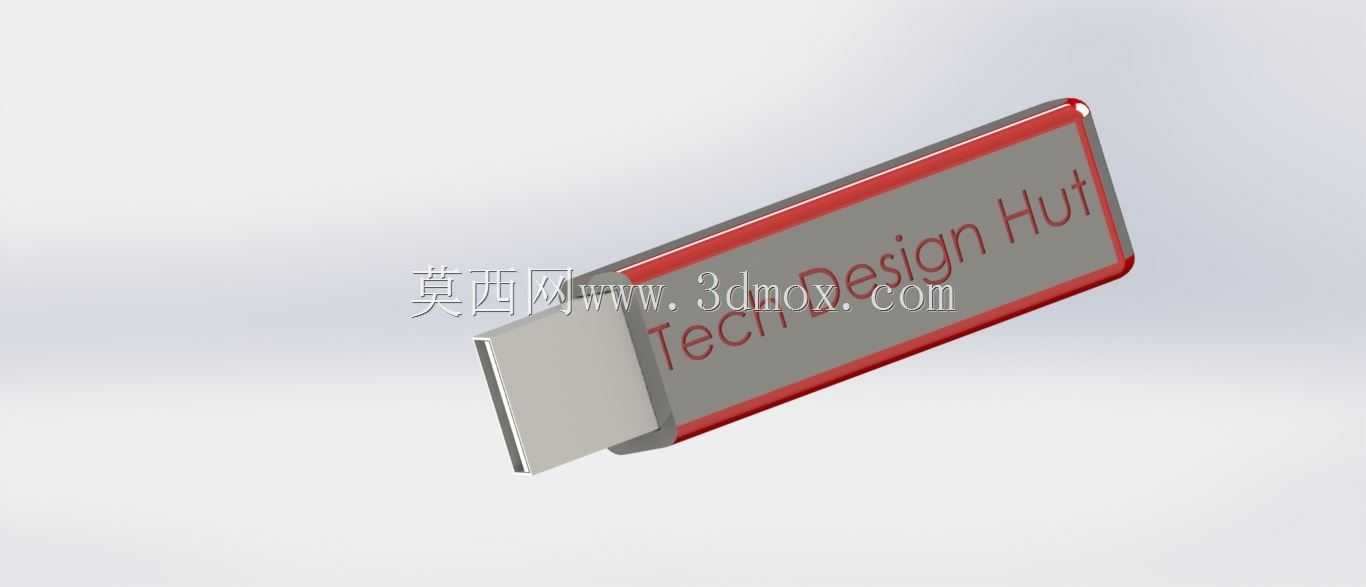

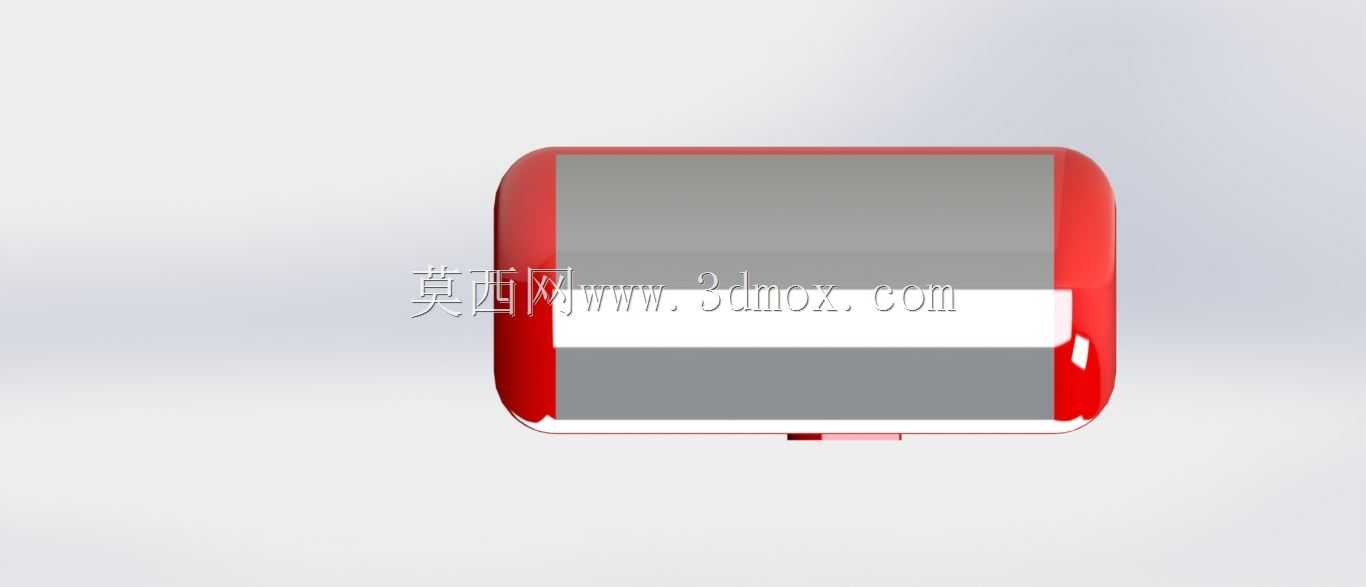

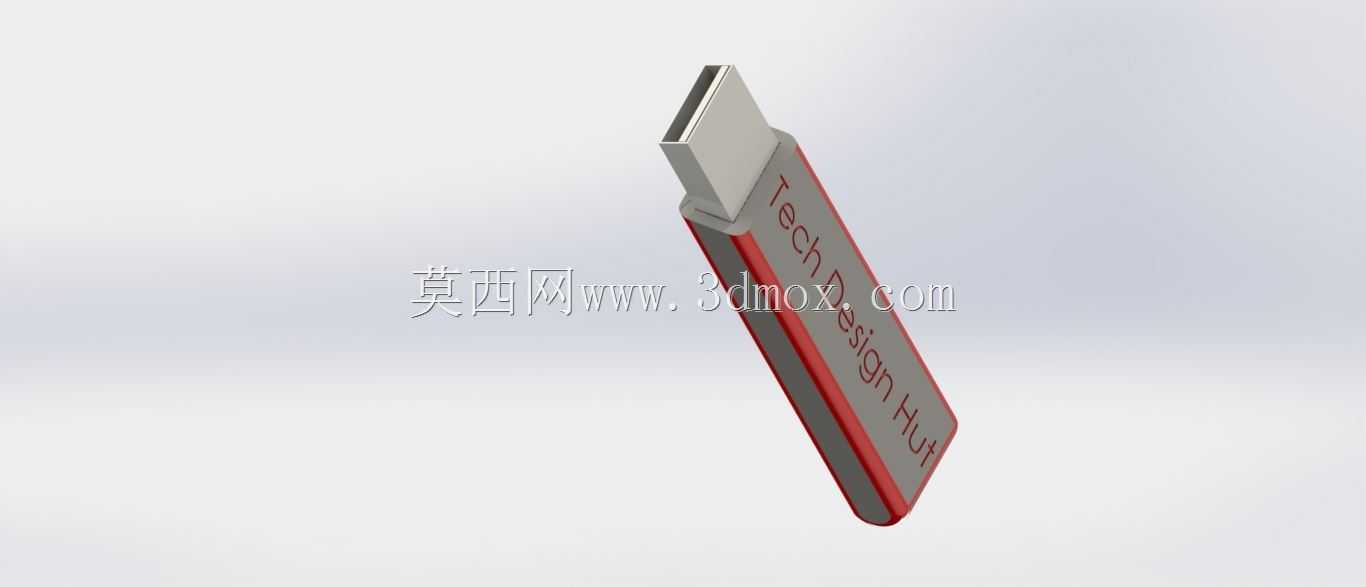

推拉式USB3.0闪存盘外观结构设计

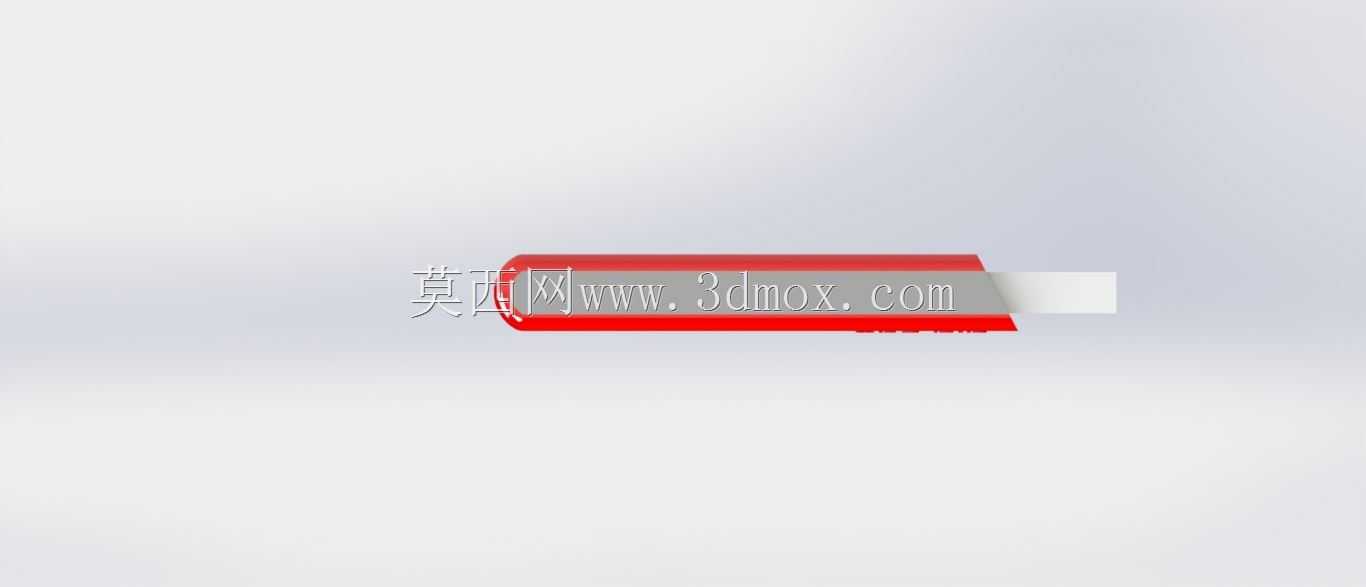

　　日常做设备调试、产线程序拷贝的时候，这类推拉式闪存盘是工程师随身最常用的小物件，不用额外带保护帽，揣在工装口袋里不会因为帽盖脱落蹭脏金手指，插在工控机、调试笔记本上拷程序、导日志的时候，不用反复找帽盖，也不会出现帽盖丢了之后接口进灰导致接触不良的问题。这次做的这个结构，首先考虑的是工业现场使用的抗造性，外壳边缘做了R1.2的圆角包边，不会像直角外壳那样揣在口袋里勾扯工服布料，也不会在插拔的时候硌手。整体外形长度控制在58mm，宽度19mm，厚度8.2mm，这个尺寸是经过反复调整的，插在台式机后置USB接口的时候，不会因为突出太长被过往的线缆剐蹭到，也不会因为太短导致插拔的时候捏不住发力；相邻接口的避让边界留了3mm，插在并排的USB口上不会挡住旁边的接口，不管是接调试加密狗还是接鼠标接收器都不会互相干涉。

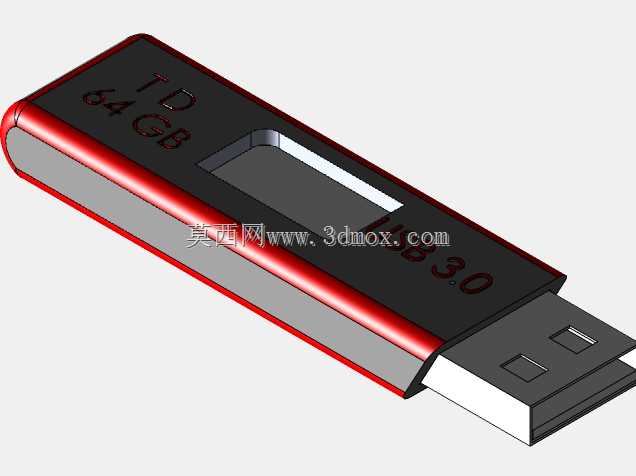

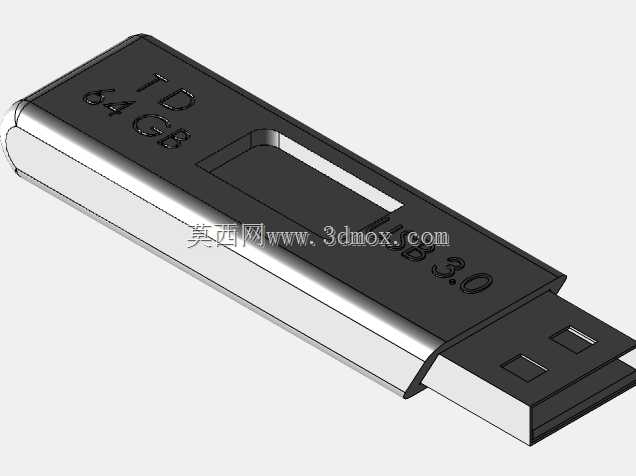

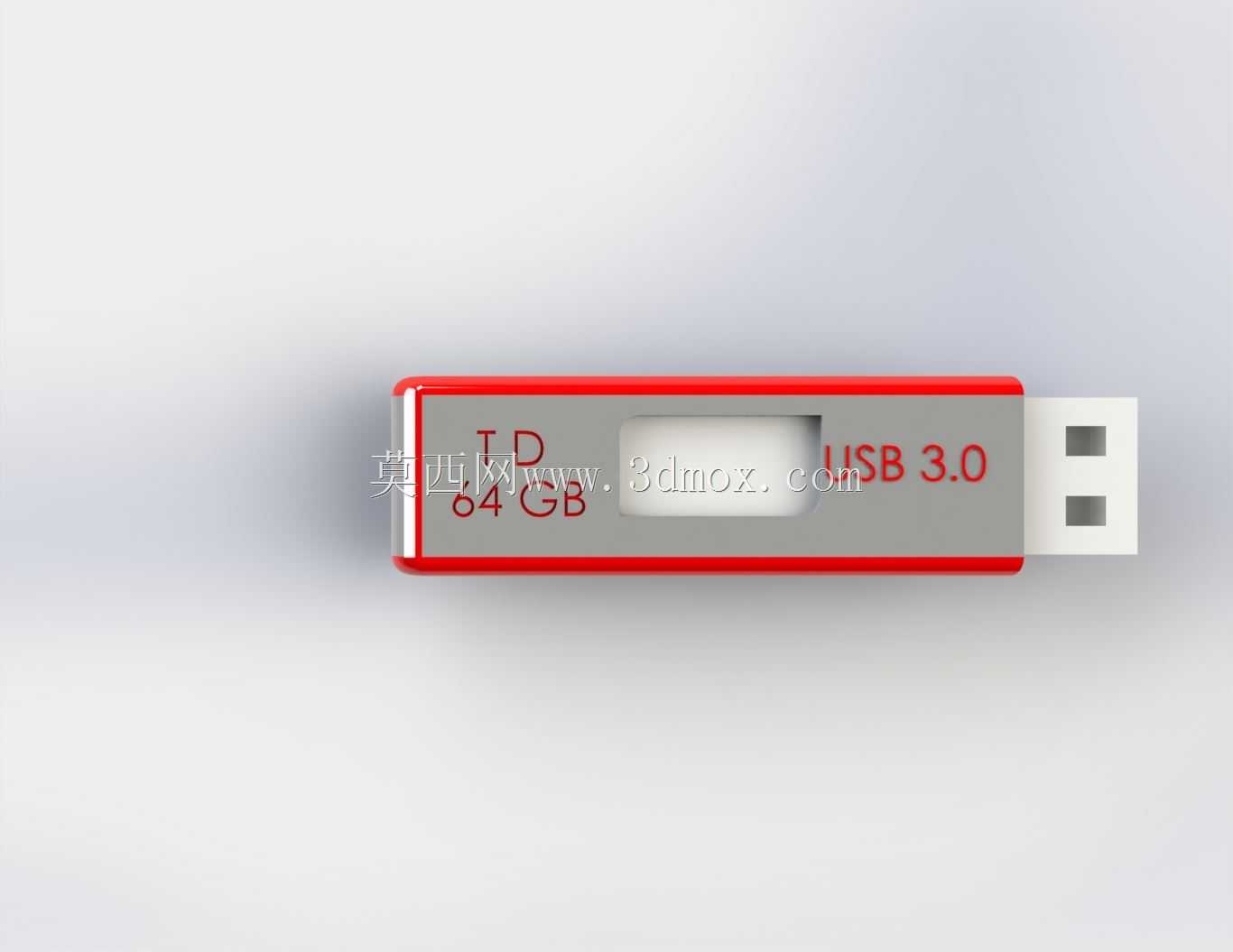

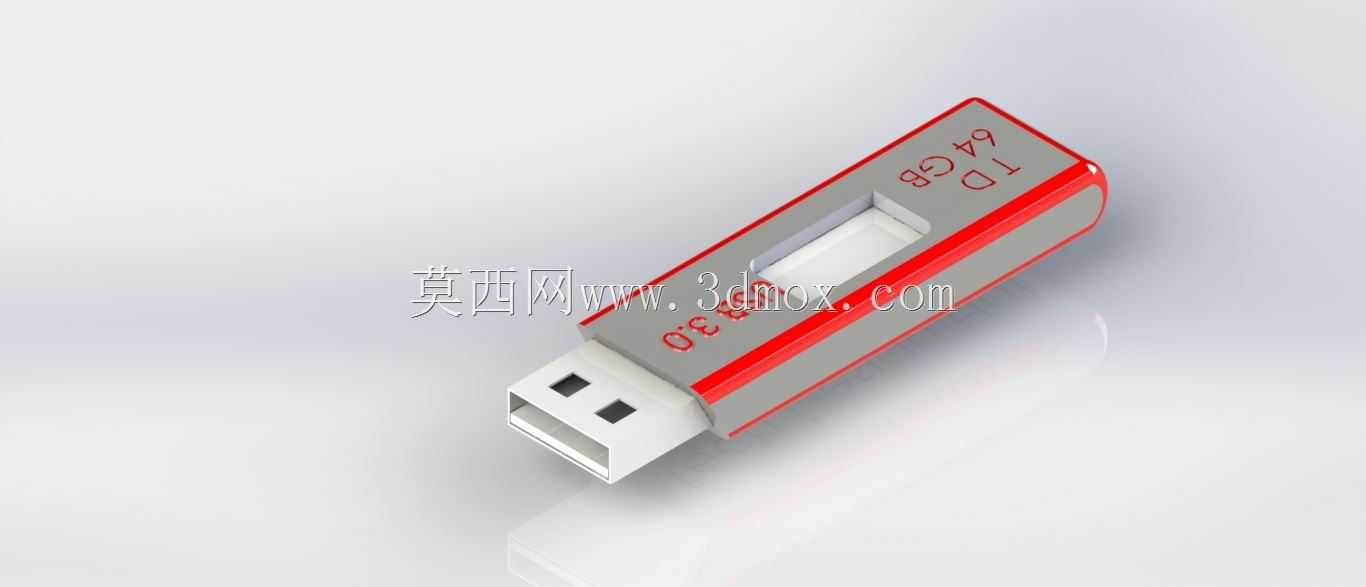

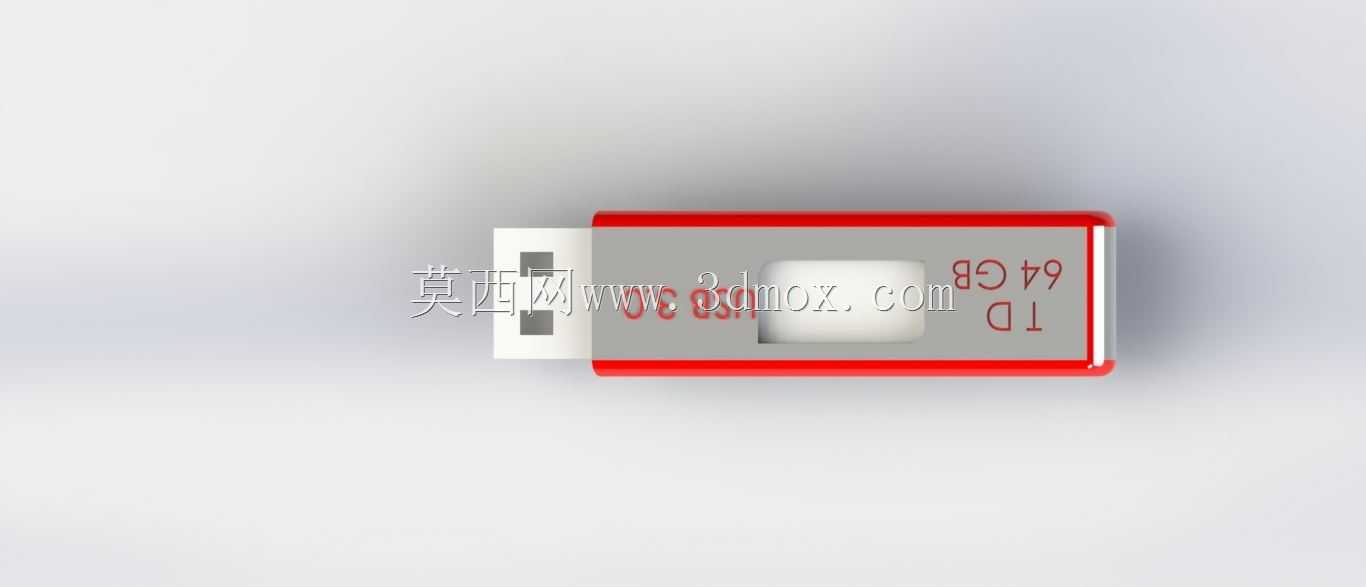

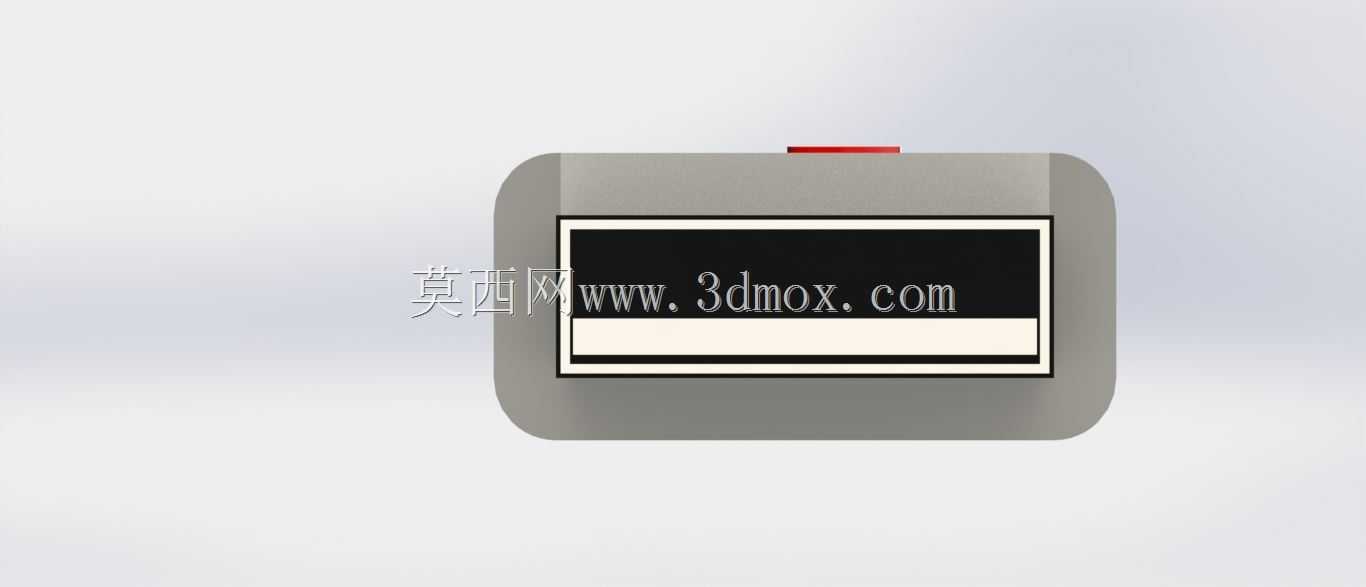

　　结构上采用中框加前后装饰条的设计，中框用ABS材质做主体骨架，保证插拔时候的结构强度，不会因为反复插拔出现壳体开裂；推拉滑钮的行程做了8mm，推到最前端的时候USB公头刚好完全伸出，滑钮上做了0.3mm的凸点定位，推到位的时候有清晰的段落感，插接口的时候不会因为受力把滑钮推回去，退回去的时候公头完全收纳在壳体内，金手指不会和口袋里的钥匙、螺丝等金属物件接触造成短路或者磨损。外壳上的容量标识区域做了凹陷的丝印位，不会因为长期摩擦把标识磨掉，USB3.0的标识做在接口侧旁边，插设备的时候能快速识别接口版本，避免插错2.0接口拖慢大文件传输速度。

　　从实际应用场景来看，这类存储设备除了日常办公传文件，在工业现场更多是用来拷贝PLC程序、设备运行日志、三维数模的离线安装包，所以结构设计的时候特意把壳体的配合间隙控制在0.1mm以内，车间里的金属粉尘、切削液雾气不容易进到壳体内部腐蚀电路板，比普通的盖帽式U盘更适合生产现场使用。内部的PCB板固定采用两侧卡槽加尾部定位柱的方式，不需要打螺丝，装配的时候直接把PCB顺着卡槽滑进去，尾部用定位柱卡紧，既减少了装配工序，也避免了螺丝松动导致PCB移位出现接口接触不良的问题。金手指部分做了镀金处理，反复插拔上千次也不会出现氧化接触不良的情况，符合工业现场频繁插拔使用的需求。

　　设计的时候也考虑了不同使用场景的握持手感，壳体两侧做了细微的防滑纹理，手上沾了少量切削液或者汗渍的时候，插拔也不会打滑；推拉滑钮的位置设在壳体侧面偏上的位置，单手持握的时候用拇指就能轻松推动滑钮，不需要两只手配合操作，在爬梯、蹲在设备旁边调试的时候，单手就能完成插拔操作，不用腾出另一只手来拔帽盖，使用起来更顺手。整体重量控制在12g左右，挂在钥匙串上也不会有明显的坠感，日常随身携带没有负担。
