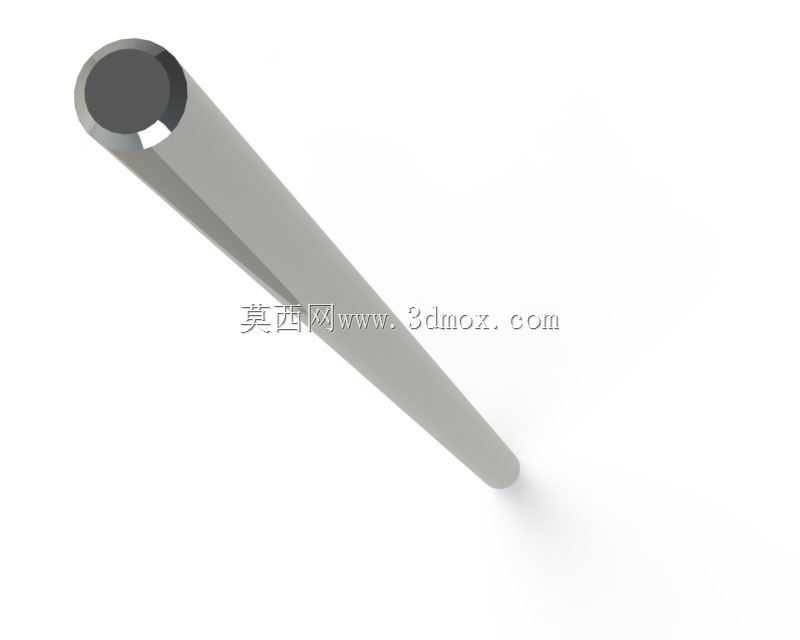

适配LMUU系列线性轴承的直线导杆

在各类需要实现精准直线往复运动的工业设备场景中，直线导杆是承担导向与承载功能的核心基础部件，从自动化生产线的移栽工位、检测设备的位移滑台，到小型工装夹具的动作导向、非标设备的直线运动单元，都能看到这类部件的实际应用。不同于市面上需要二次修配的非标导向件，这款导杆在设计阶段就完全匹配LMUU全系列线性轴承的标准尺寸参数，设计人员在做设备选型或者三维建模时，不需要反复核对适配公差，直接将模型导入装配体即可完成配合，能大幅减少重复建模的工作量，避免因为尺寸偏差导致的装配干涉问题。

从实际功能特性来看，这款导杆的外圆工作表面做了连续的圆柱面设计，整体同轴度控制在适配线性轴承的公差范围内，工作过程中可以和轴承内的滚动体形成稳定的滚动摩擦副，既能够保证直线运动的顺畅度，也能承受径向方向的工作载荷，避免运动过程中出现卡滞、偏摆的问题。导杆的端面做了轻微的倒角处理，实际装配时可以顺利穿入线性轴承的内孔，不会刮伤轴承内部的保持架或者滚动体，也能降低装配时的对位难度，哪怕是现场没有专用工装的情况下，也能快速完成导杆与轴承的组装。

设计思路上，这款导杆没有做多余的异形结构，整体采用等直径的光杆构型，一方面是为了适配LMUU系列轴承的全行程移动需求，轴承可以在导杆的整个有效长度范围内无阻碍滑动，不会因为轴径变化出现行程受限的问题；另一方面，等直径光杆的加工工艺性更好，外圆磨加工时可以一次装夹完成整个工作段的磨削，能更好地保证圆柱度和表面粗糙度要求，降低加工环节的精度损失。导杆的长度方向预留了足够的安装余量，设计人员可以根据自身设备的实际行程需求，在两端预留的安装段加工固定孔、螺纹或者轴用挡圈槽，不需要对工作段做二次加工，不会破坏导杆工作表面的精度。

从安装边界来看，这款导杆的外径完全贴合LMUU系列轴承的公称内径尺寸，装配时的配合间隙符合线性传动的常规公差要求，既不会因为间隙过大导致运动过程中出现晃动，影响导向精度，也不会因为间隙过小导致轴承滑动阻力增大，加剧滚动体和导杆表面的磨损。导杆的整体直线度控制在适合精密传动的范围内，长行程使用时也不会出现明显的挠度变形，能够保证运动过程中的位置精度。在实际设备布局中，导杆通常采用两端固定的安装方式，两端的安装段可以根据安装座的尺寸做适配调整，安装时只需要保证两端安装座的同轴度，就能让导杆和线性轴承形成稳定的传动副，不需要额外增加导向补偿结构。

对于三维建模和结构设计从业者来说，这款导杆模型可以直接复用在各类直线运动机构的设计中，不需要从零开始绘制圆柱、核对轴承适配尺寸，导入装配体后可以直接和LMUU系列线性轴承模型完成配合，检查运动行程、安装空间是否存在干涉，大幅提升设计效率。实际生产中，这类导杆通常采用轴承钢材质经淬火处理后磨削加工，表面硬度满足长期往复运动的耐磨要求，和标准线性轴承配合使用时，能够实现低阻力、高精度的直线运动，适用于各类中低载荷的直线传动场景，不管是做小型自动化设备的导向轴，还是工装夹具的定位导柱，都能满足使用要求。
