全系列线性运动轴承结构设计

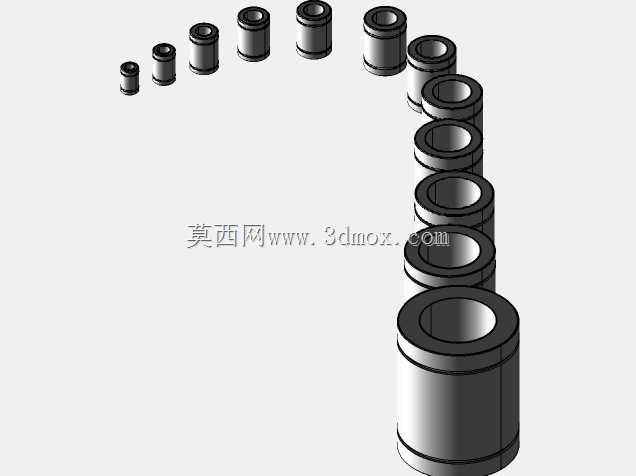

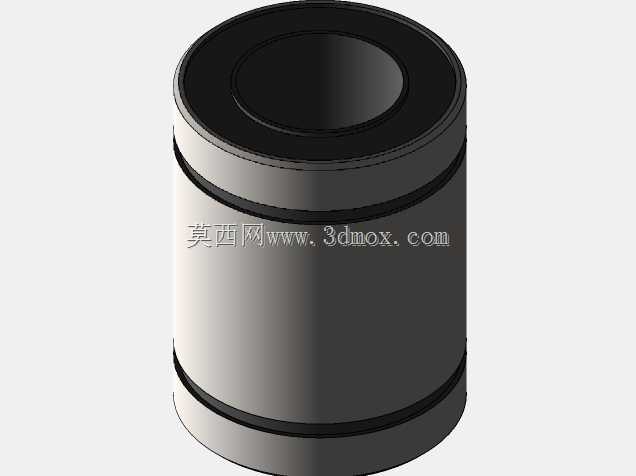

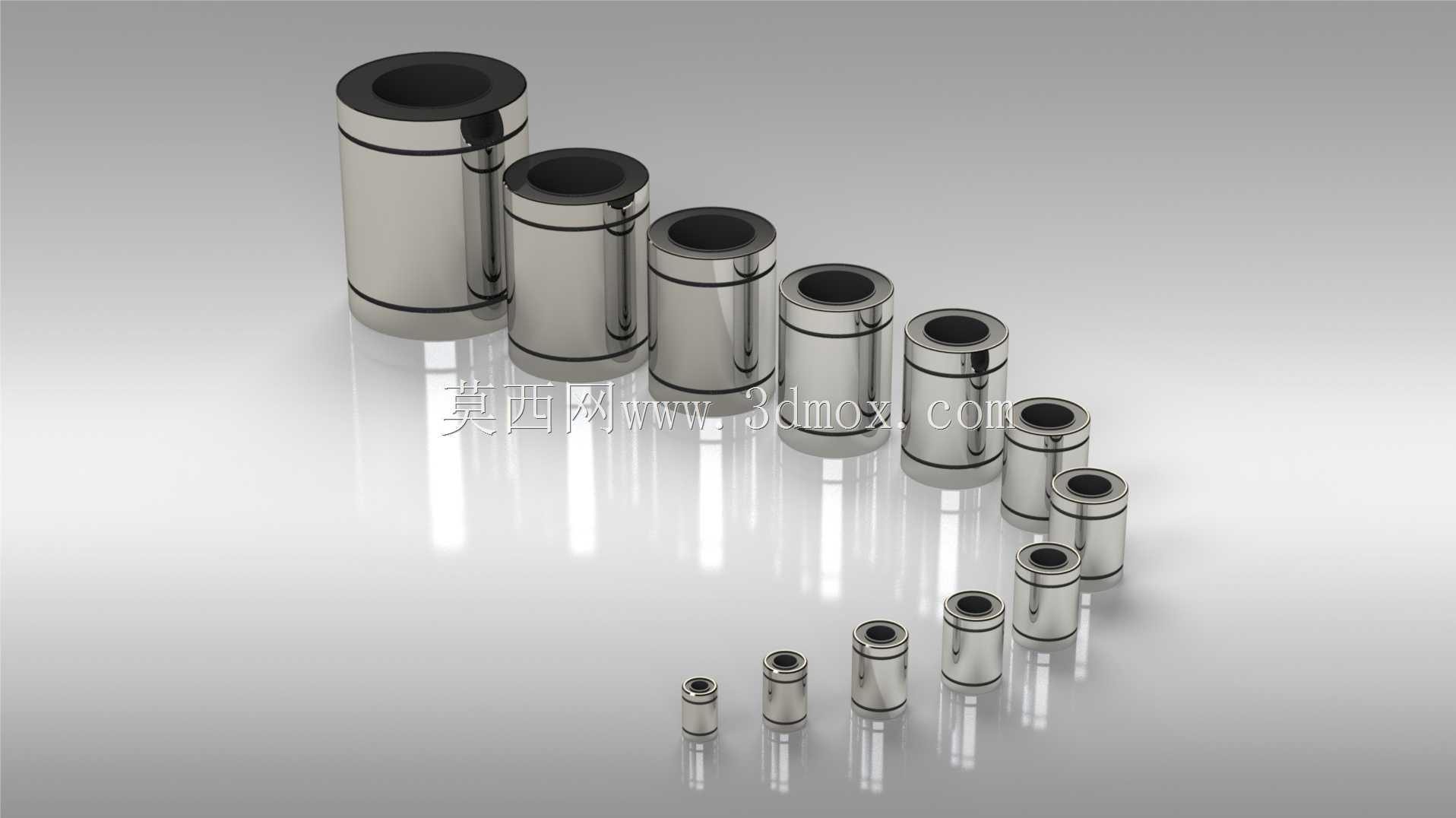

线性轴承是直线运动传动系统中应用极为广泛的核心支撑部件，主要配套圆柱直线光轴使用，为各类做往复直线运动的机构提供低摩擦、高精度的运动导向与载荷支撑，在自动化生产线、精密检测设备、数控机床进给机构、包装机械输送单元、医疗检测仪器、3D打印运动平台、电子制造贴片设备等场景中都承担着关键作用，其运行精度与顺畅度直接决定了整套设备的运动稳定性与重复定位精度。这套全系列线性轴承覆盖了从小规格微型行程到大负载重载行程的全尺寸段，能够适配不同载荷等级、不同安装空间的直线运动设计需求。从功能特性来看，这类线性轴承采用外圈金属套筒搭配内部循环滚珠的结构，将传统滑动摩擦转化为滚动摩擦，运行阻力仅为普通滑动导套的几十分之一，动态响应速度快，低速运行无爬行现象，同时具备优秀的耐磨性能，长期使用的精度保持性好，能够同时承受径向载荷与一定程度的轴向偏载，适配多方向的受力工况。在设计思路上，这套系列化轴承采用了统一的安装接口标准，同内径规格的轴承外径与长度尺寸符合通用行业安装规范，不同负载等级的型号通过调整滚珠排数、套筒壁厚、密封结构来适配不同工况，比如小规格微型型号适用于轻载高速的精密运动场景，大规格重载型号通过增加滚珠数量、提升套筒材质硬度来满足大载荷传动的支撑需求，部分带密封结构的型号能够阻挡粉尘、切削液进入轴承内部，适配车间加工等多尘工况使用。从外形尺寸与安装边界来看，全系列轴承均为标准圆柱外形，安装时直接嵌入对应内径的安装座孔即可完成固定，不需要额外设计复杂的定位结构，不同内径的型号对应适配不同直径的直线光轴，安装长度随内径规格增大阶梯式递增，设计选型时只需要根据计算得到的径向载荷、运动行程、安装空间尺寸选择对应型号即可，不需要额外做结构修改，能够大幅缩短机械设计的选型周期，降低非标机构的设计成本。在实际设备装配中，这类线性轴承通常成对使用，分别布置在运动平台的两端支撑位置，配合两端固定的光轴形成稳定的直线运动副，相比导轨滑块结构，圆柱光轴搭配线性轴承的方案成本更低，安装调试更简便，对安装面的平面度公差要求更低，在中低精度、中低负载的直线运动场景中具备极高的性价比，是通用机械传动设计中首选的直线导向支撑部件。
