电脑CPU轴流散热风扇结构设计

日常做消费电子散热结构选型时，这类小尺寸轴流风扇是接触频率极高的部件，多数台式机CPU风冷散热、机箱辅助通风、小型工控主板散热位都会用到同规格结构的产品。先从安装边界说，这类方形外框的风扇，四个角预留的安装孔是标准孔位，孔距匹配主流CPU散热器扣具、机箱风扇位的安装尺寸，安装时可通过橡胶减震钉或者自攻螺丝固定，外框厚度属于常规薄型设计，不会和内存马甲、主板散热装甲产生空间干涉，适配绝大多数ATX、MATX、ITX版型的装机空间。

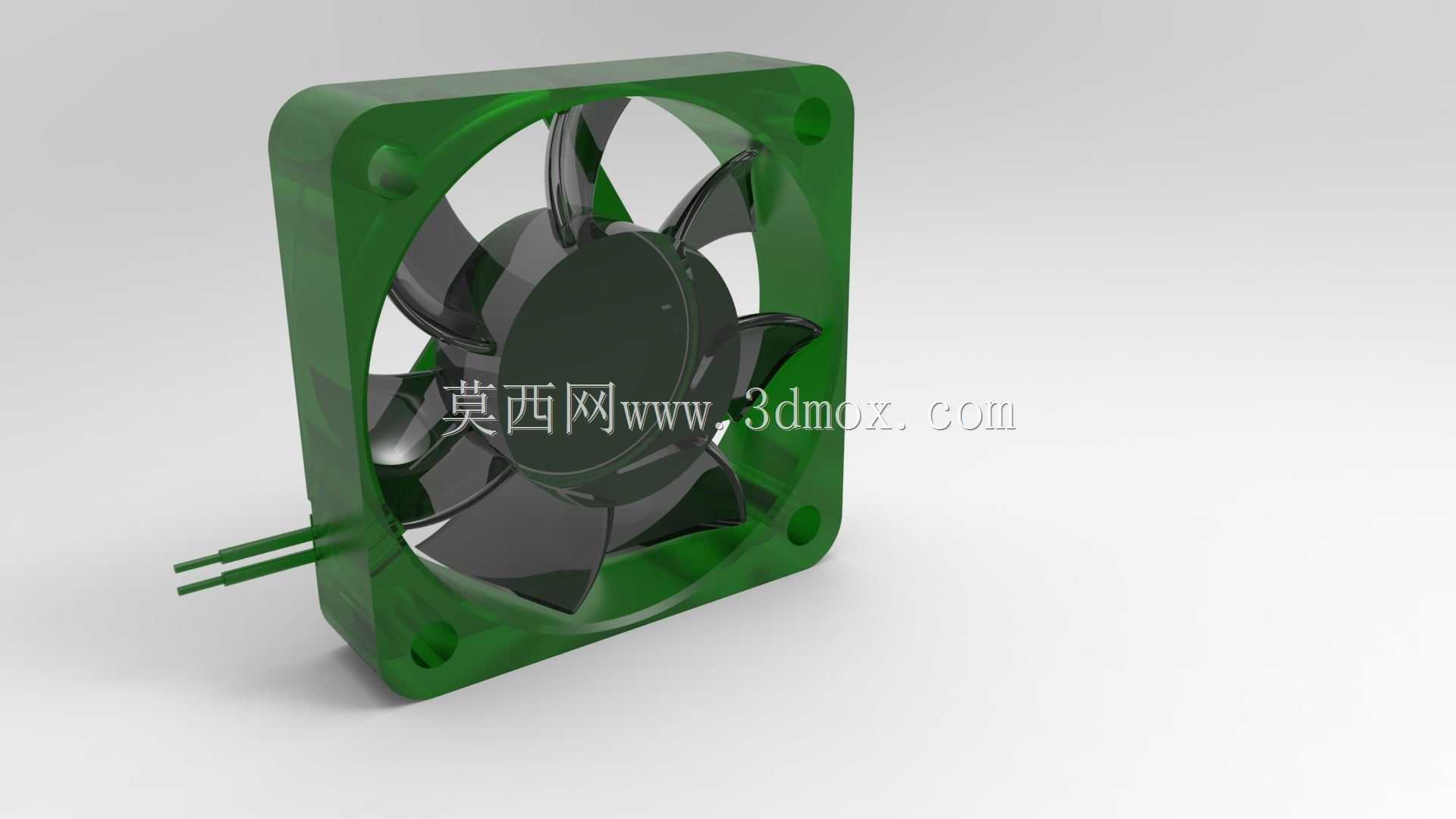

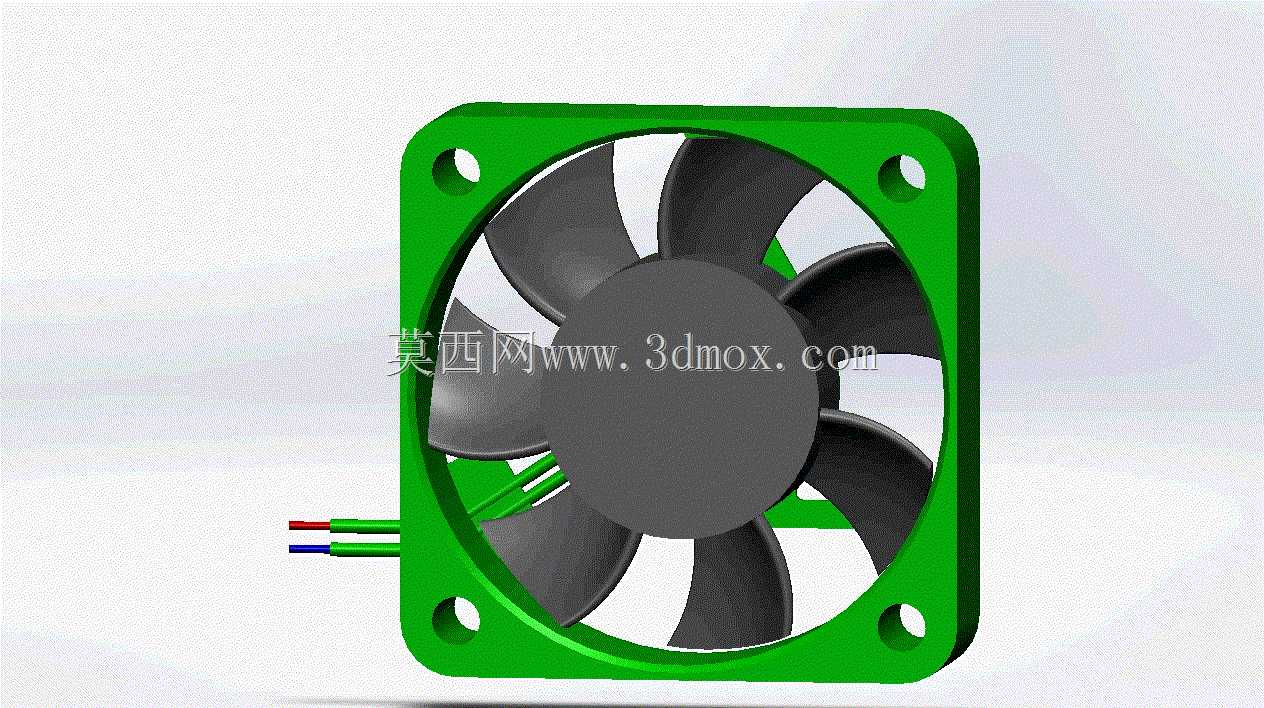

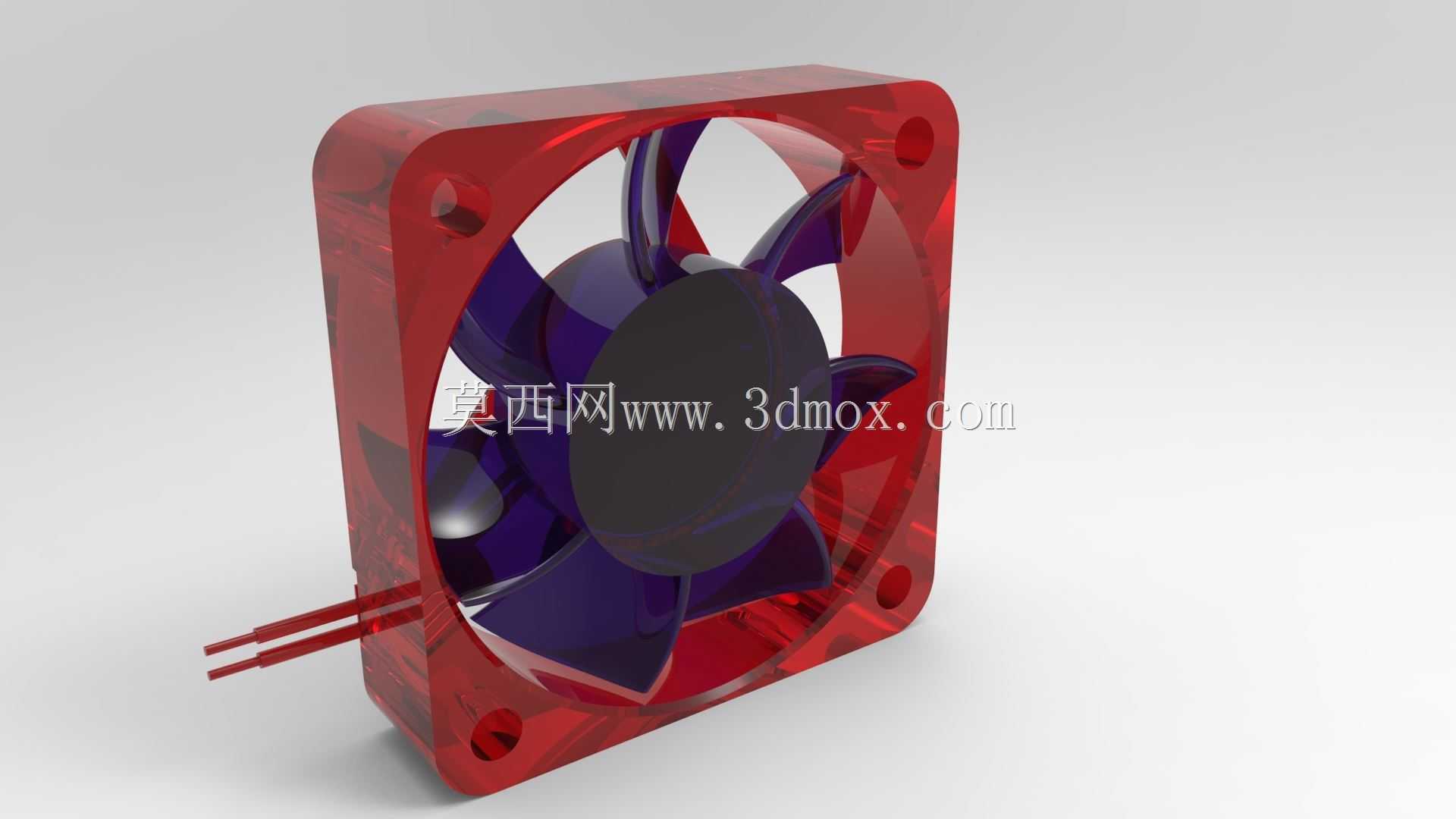

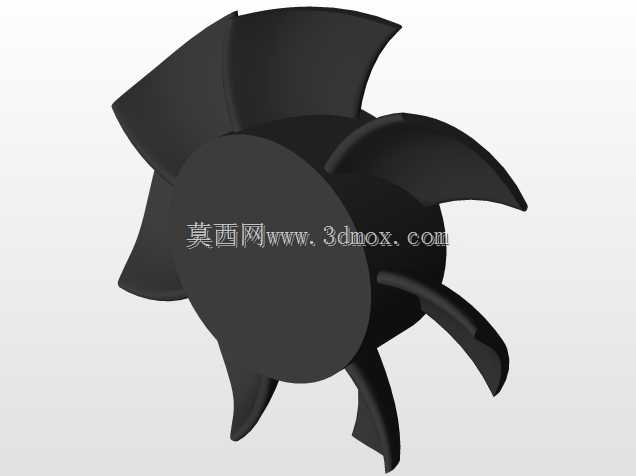

从功能特性来看，这类风扇的核心作用是通过叶片旋转驱动定向气流，带走CPU散热鳍片上蓄积的热量，让处理器工作时维持在合理的结温区间，避免过热降频影响运算性能。外框采用方形切角设计，一方面是最大化利用安装位的截面空间，相比圆形外框能在相同安装尺寸下获得更大的有效通流面积，另一方面四个角的平直结构能让安装贴合度更好，减少运行时的共振传导。叶片采用七片后掠式曲面设计，这种叶型是经过气动优化的，相比直叶设计，相同转速下能获得更高的风量输出，同时切割气流的噪音更低，叶片前缘做了薄化处理，能减少进气端的气流紊流，叶根位置和轮毂做了平滑过渡，避免应力集中，长期高速旋转下也不会出现叶根断裂的问题。

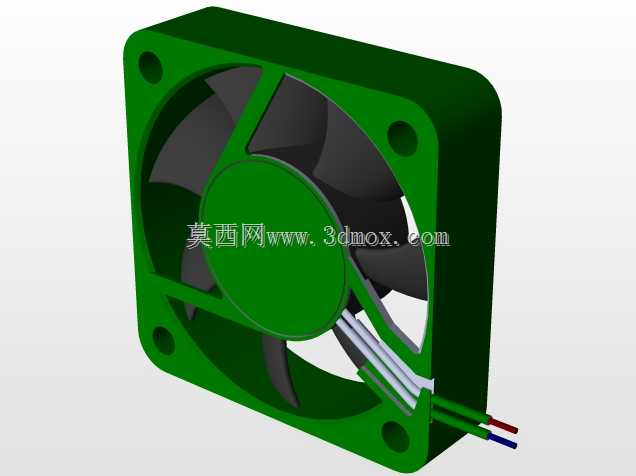

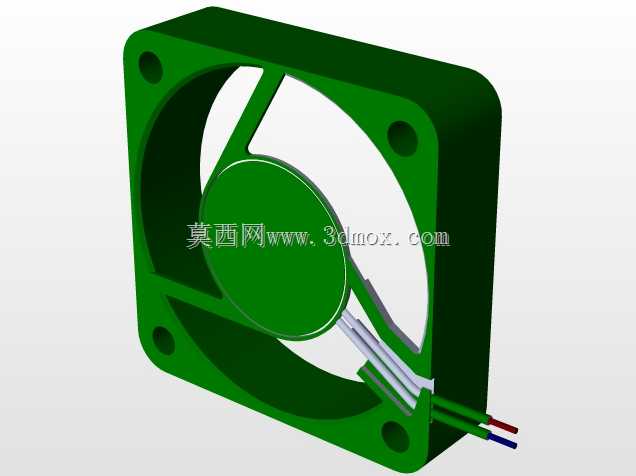

设计思路上，这类风扇的轮毂部分做了内凹式的电机容纳腔，直流驱动电机完全内置在轮毂内部，不会占用通流区域的空间，轮毂直径和叶片长度的比例经过匹配，既保证电机有足够的安装空间放置定子、转子、轴承结构，又不会因为轮毂过大遮挡有效通风面积。外框的四个边角做了圆弧过渡，避免安装时锐角划伤操作人员，出线位置从外框侧边引出，红黑双线对应直流供电的正负极，出线位置做了防拉脱的卡位结构，装机拉扯线材时不会把内部接线扯断。外框的内圈和叶片外缘之间预留了极小的均匀间隙，既保证叶片旋转时不会蹭到外框内壁，又能减少间隙处的气流回流损失，提升送风效率。

实际应用场景里，这类风扇除了用在台式电脑CPU散热上，还可以适配小型交换机、路由器、嵌入式工控主机、LED驱动电源的散热位，只要安装孔距、供电参数匹配，就能直接替换使用。做三维建模时，这类结构需要重点关注几个配合尺寸：首先是四个安装孔的同轴度，要是孔位偏差超过0.2mm，安装时就会出现螺丝拧不进或者强行安装后风扇框体变形，导致叶片蹭框的问题；其次是叶片和外框的间隙均匀度，建模时要做旋转干涉检查，确保全周间隙偏差不超过0.1mm；另外轮毂内部的电机安装位尺寸要和标准20mm、25mm外径的直流电机匹配，方便后续选型适配不同转速、不同供电电压的电机方案。

从结构可靠性角度，外框采用一体式注塑成型，材质一般选用耐温的ABS或者PC材质，长期在机箱内部60度左右的工作环境下不会出现形变脆化，叶片材质一般添加了玻纤增强，高速旋转下的形变量极小，不会因为长期运行出现叶片下垂蹭框的问题。做结构仿真时，还要对叶片做动平衡校核，确保额定转速下的振动值控制在合理区间，避免长期振动传导到机箱产生共振噪音。另外风扇的进出风侧没有多余的遮挡结构，能保证气流顺畅进入叶道，减少进风阻力，实际装机时如果在进风侧加装防尘网，也不会过度影响风量输出，适配不同使用环境的防尘需求。
