铝合金框架四轮助行器康复辅具设计

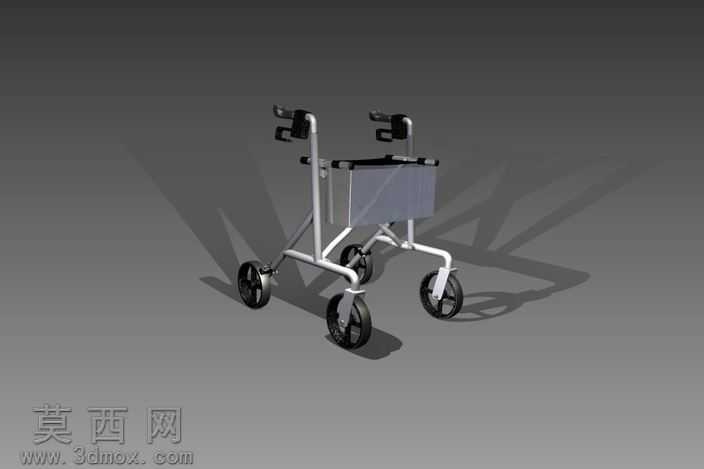

本作品为面向行动不便人群设计的四轮助行康复辅具，采用Autodesk Inventor完成全参数化三维建模，建模过程中严格遵循人体工程学尺寸规范，对车架管材弯折角度、扶手握持高度、轮组安装轴距等核心参数进行关联约束，确保各部件装配无干涉，可直接导出工程图用于生产加工。渲染阶段采用哑光银金属材质模拟铝合金车架的表面质感，搭配磨砂黑工程塑料材质表现扶手握把、手刹组件与前轮转向结构，置物托板采用半透明磨砂PC材质，还原真实产品的材质层次，场景搭建采用渐变灰色背景配合柔和投影，清晰呈现产品整体结构与部件比例。结构设计上，主体车架采用轻量化铝合金圆管弯折焊接成型，整体为开放式四轮布局，后轮采用带自锁功能的万向脚轮，前轮为定向承重轮，扶手位置集成手刹制动结构，可在使用者停驻时锁定轮组避免滑移，车架中部设置可拆卸置物托板，方便使用者放置随身物品，车架管材连接处采用内置紧固件连接，无外凸尖锐结构，避免使用过程中发生磕碰剐蹭。设计思路围绕老年群体与下肢康复人群的实际使用需求展开，在保证车架整体结构强度的前提下尽可能降低自重，扶手高度预留多档调节空间，可适配不同身高使用者的握持需求，轮组选用静音橡胶材质，在室内硬质地面使用时不会产生过大噪音，整体结构无复杂传动部件，后期维护更换配件便捷，建模过程中对所有易损件均做了独立零件拆分，可单独导出零件模型用于配件开模生产，各部件的装配公差预留符合五金加工与塑料件注塑的常规工艺要求，无需二次调整即可对接生产环节。
