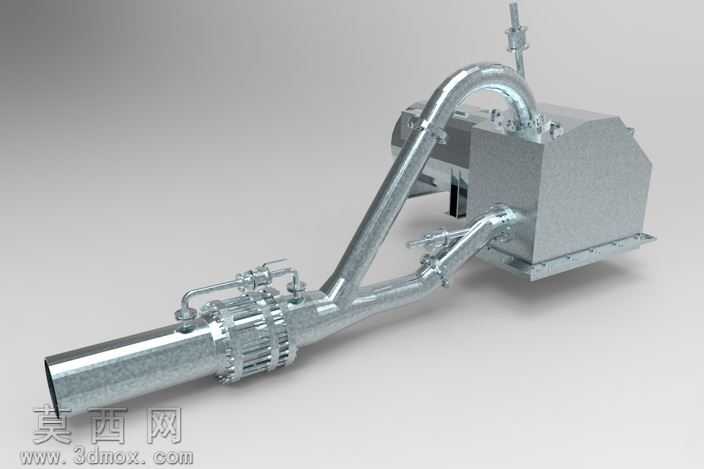

冲击式水轮机简化结构三维设计作品

本作品为冲击式水轮机的简化结构三维建模成果，建模过程围绕冲击式水轮机的核心工作逻辑展开，在保证核心功能结构完整呈现的前提下对非关键细节做了合理简化，适配快速展示与结构原理演示的使用需求。建模阶段首先梳理冲击式水轮机的核心组成，依次完成进水管道、喷嘴组件、转轮腔体、连接管路、固定基座等核心部件的三维构建，各部件的尺寸比例严格参考同类型工业级冲击式水轮机的常规参数设定，保证各结构之间的装配关系符合实际工程逻辑，管路的弯折弧度、法兰连接位置、阀门组件的安装点位都经过反复校准，避免出现结构干涉、装配错位的问题。材质渲染阶段针对不同部件的实际工业用材做了对应材质调配，主体金属管路与机壳采用磨砂镀锌金属材质，还原真实工业设备的金属质感与表面细微颗粒纹理，连接法兰、紧固件采用亮面金属材质区分不同部件的材质差异，阀门操作件做了哑光金属处理，基座部分做了轻微的做旧质感处理，让整体渲染效果更贴近真实工业设备的视觉观感，同时通过环境光的角度调整，突出管路的曲面弧度与机壳的棱角结构，让各部件的轮廓层次更加清晰。结构设计上重点还原了冲击式水轮机的进水导流路径，从主进水管道到分支导流管路的走向完全符合水流冲击做功的流向逻辑，喷嘴的安装角度对准转轮腔体的做功区域，清晰展现冲击式水轮机依靠高压水流冲击转轮实现能量转换的核心原理，简化后的结构去除了复杂的内部密封件、精密调节组件等非展示类结构，既降低了模型的冗余度，又能让观看者快速理清设备的整体布局与核心工作逻辑。整体建模过程兼顾了结构准确性与展示易用性，所有部件的建模精度统一，曲面过渡顺滑，棱角处做了符合真实加工工艺的倒角处理，没有出现破面、法线错误等建模问题，可直接用于结构原理展示、方案汇报演示等场景。
