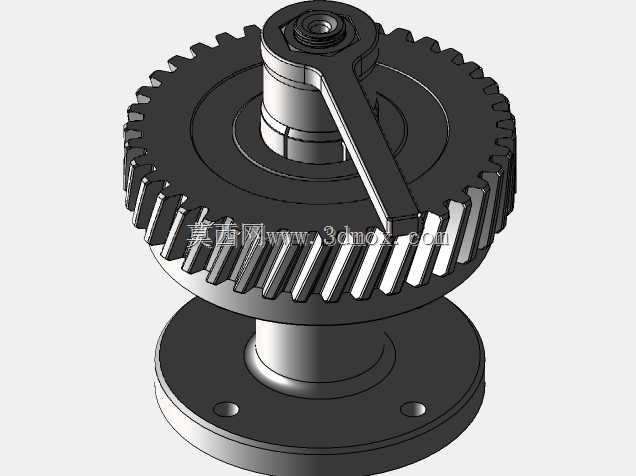

齿轮跳动测量用内径锁定夹持装置

在齿轮加工完成后的终检工序里，齿轮内孔与基准轴线的径向跳动、端面跳动是直接影响传动平稳性、啮合噪音与使用寿命的核心形位公差项，常规三爪卡盘装夹时容易因卡爪磨损、装夹找正偏差引入额外测量误差，尤其是小模数薄壁齿轮装夹时还容易出现夹伤内孔、装夹变形的问题，这套内径锁定装置正是针对齿轮跳动检测场景开发的专用夹持机构，能直接适配齿轮检测平台、偏摆仪的安装接口，实现被测齿轮的快速定心锁紧，消除装夹环节引入的测量误差。

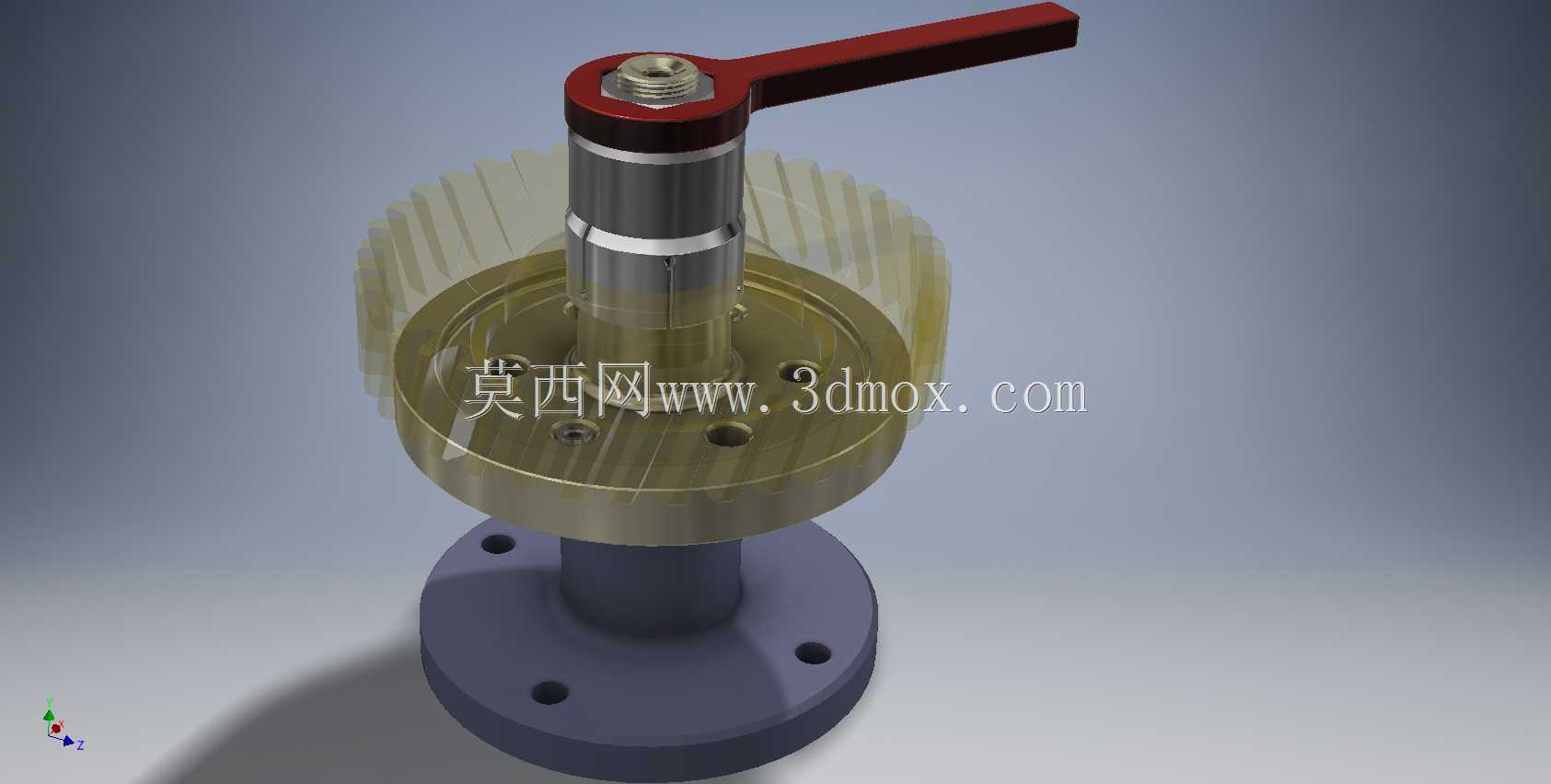

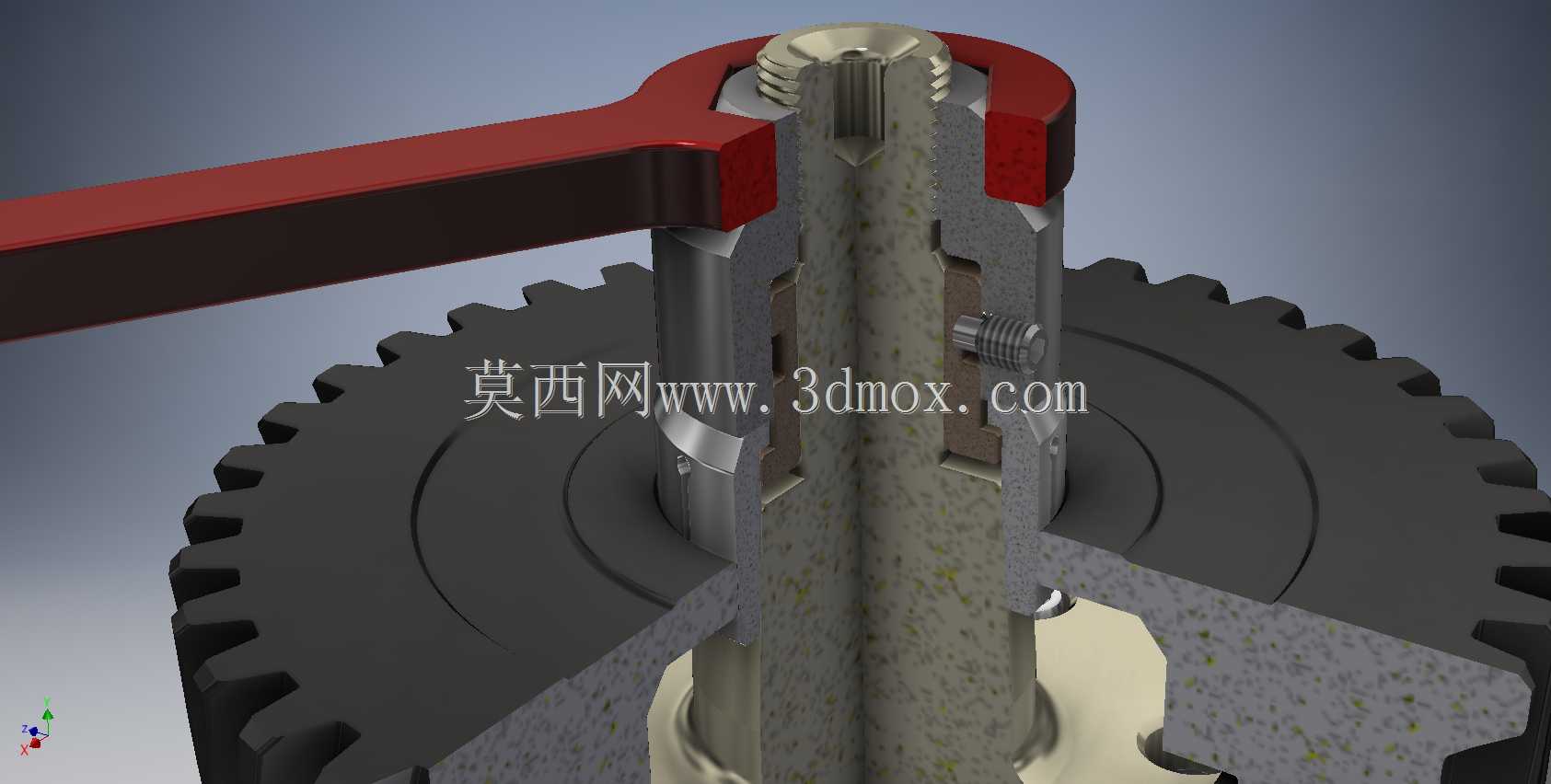

从功能实现逻辑来看，装置核心通过径向胀紧的方式贴合齿轮内孔壁完成定心锁紧，区别于传统卡盘的多点外夹或内撑结构，这套机构的胀紧受力沿内孔整周均匀分布，不会对薄壁齿轮的内孔造成局部挤压变形，锁紧状态下齿轮与测量芯轴的同轴度可以控制在微米级，完全满足GB/T 10095规定的齿轮精度检测装夹要求。其中棕色衬套是整个机构的功能核心部件，它一方面承担夹紧力的限制作用，当锁紧操作达到预设夹紧力阈值后，衬套会产生微量弹性变形抵消多余的锁紧力矩，避免操作人员过度锁紧导致齿轮内孔被撑变形，尤其是针对铝合金、粉末冶金这类软材质齿轮的检测场景，这个力限制结构能有效避免装夹报废的问题；另一方面在松开锁紧的过程中，衬套的弹性复位结构会带动胀紧夹头向上抬起，让夹头与齿轮内孔壁快速脱离，不需要额外撬动就能轻松取下被测齿轮，大幅提升批量检测时的上下件效率。

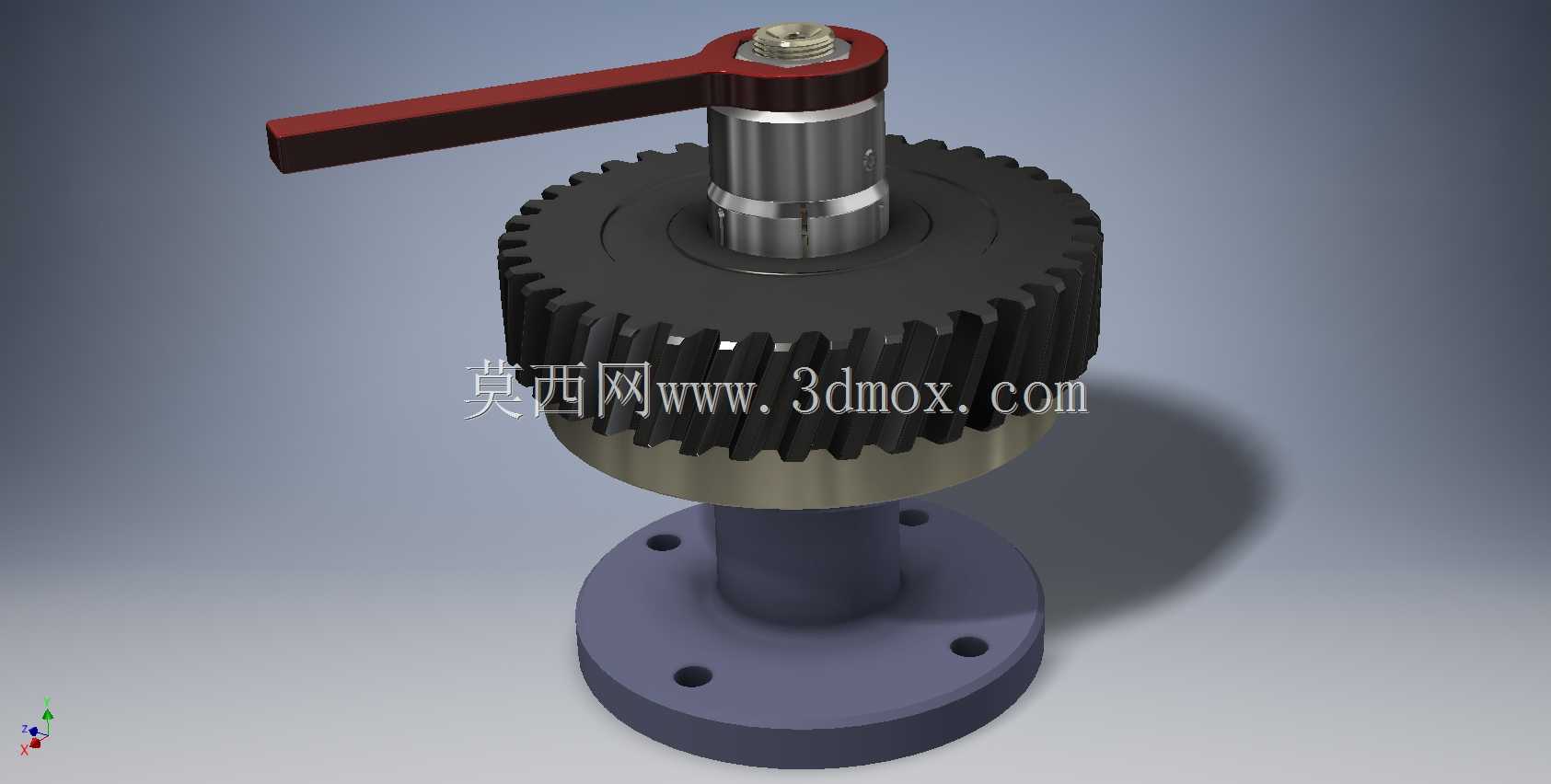

整个锁紧动作的执行通过六角定位螺钉组合完成，螺钉采用标准外六角头设计，可以直接用普通呆扳手、内六角扳手操作，不需要配备专用工装，螺钉的螺距经过匹配设计，旋转一圈对应的胀紧行程刚好覆盖常用中小模数齿轮的内孔公差带，操作人员只需要1-2圈旋转就能完成锁紧或松开动作，操作手感清晰，锁紧到位后会有明确的力矩反馈，不会出现假锁、锁不紧的情况。夹头部分采用开缝弹性结构，胀紧面做了精磨处理，表面粗糙度控制在Ra0.8以下，与齿轮内孔接触时不会划伤内孔加工面，夹头的胀紧范围覆盖常规直径10mm到50mm的齿轮内孔，更换不同规格的夹头就能适配更大尺寸范围的齿轮检测需求，夹头与芯轴的连接采用快换结构，不需要拆卸整个装置就能完成夹头更换，适配多品种小批量的齿轮检测场景。

安装边界方面，装置的主体芯轴采用标准莫氏锥柄设计，可以直接适配市面上绝大多数偏摆仪、齿轮跳动检查仪的主轴安装孔，不需要额外做转接法兰，芯轴的外露长度经过优化，安装后被测齿轮的端面与检测平台基准面的平行度偏差小于0.005mm，不需要额外做找正调整。装置的操作手柄采用杠杆式设计，锁紧时的力臂长度经过人体工程学优化，操作人员只需要很小的操作力就能产生足够的胀紧力，长时间批量检测也不会出现操作疲劳。整个机构的所有运动部件都做了耐磨处理，衬套采用锡青铜材质，自身具备自润滑特性，长期使用也不会出现卡滞、磨损超差的问题，日常维护只需要定期清理表面的铁屑、灰尘，不需要额外加注润滑脂，避免油污污染被测齿轮表面影响后续检测或装配。

在实际车间应用场景中，这套装置除了用于齿轮跳动检测外，还可以适配齿轮内孔磨加工、齿轮倒角加工的工装装夹环节，只要是以内孔为定位基准的盘类零件加工、检测工序，都可以通过更换对应尺寸的夹头实现快速装夹，相比传统的涨套芯轴，它的夹紧力自适应特性可以适配不同壁厚的零件，不需要针对每种零件单独调整锁紧力矩，对操作人员的技能要求更低，装夹一致性更好，能有效降低批量加工、检测过程中的装夹误差，提升工序合格率。
