汽车遮阳板固定支撑夹结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:334931
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计
  • 汽车遮阳板固定支撑夹结构设计

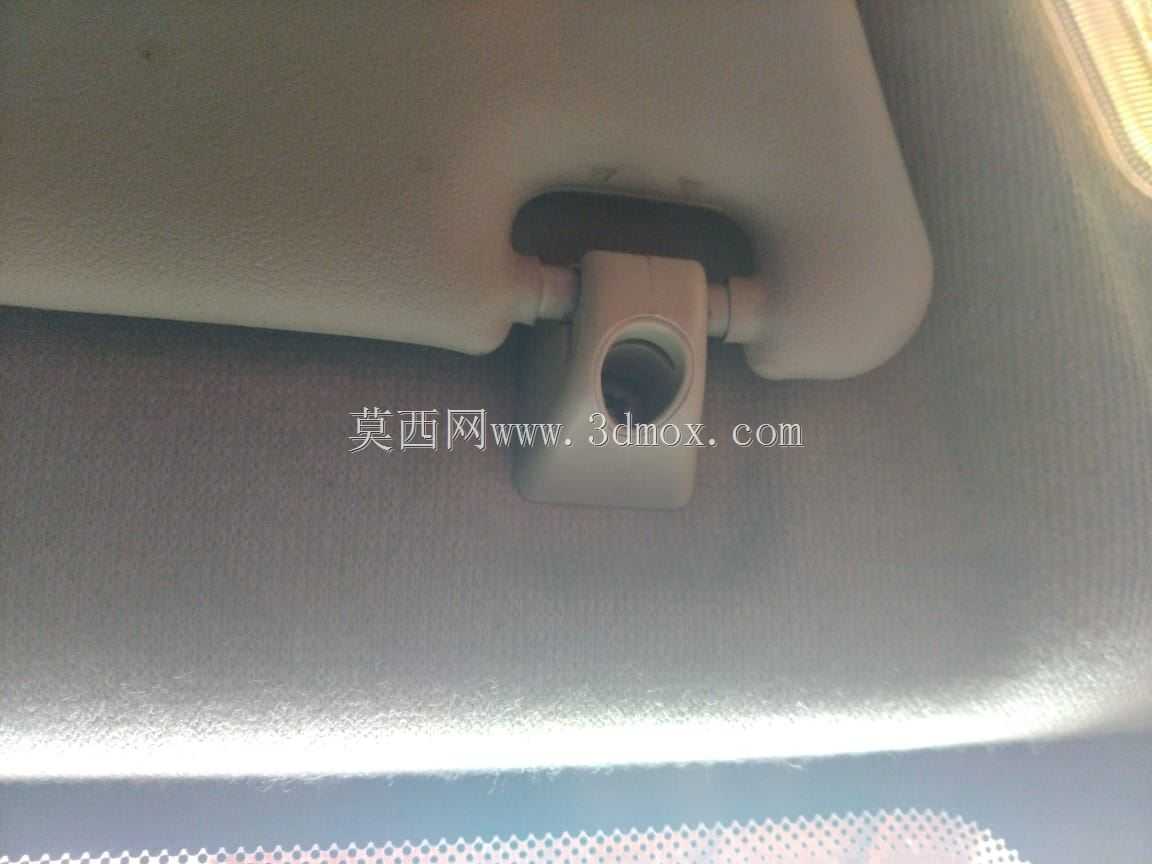

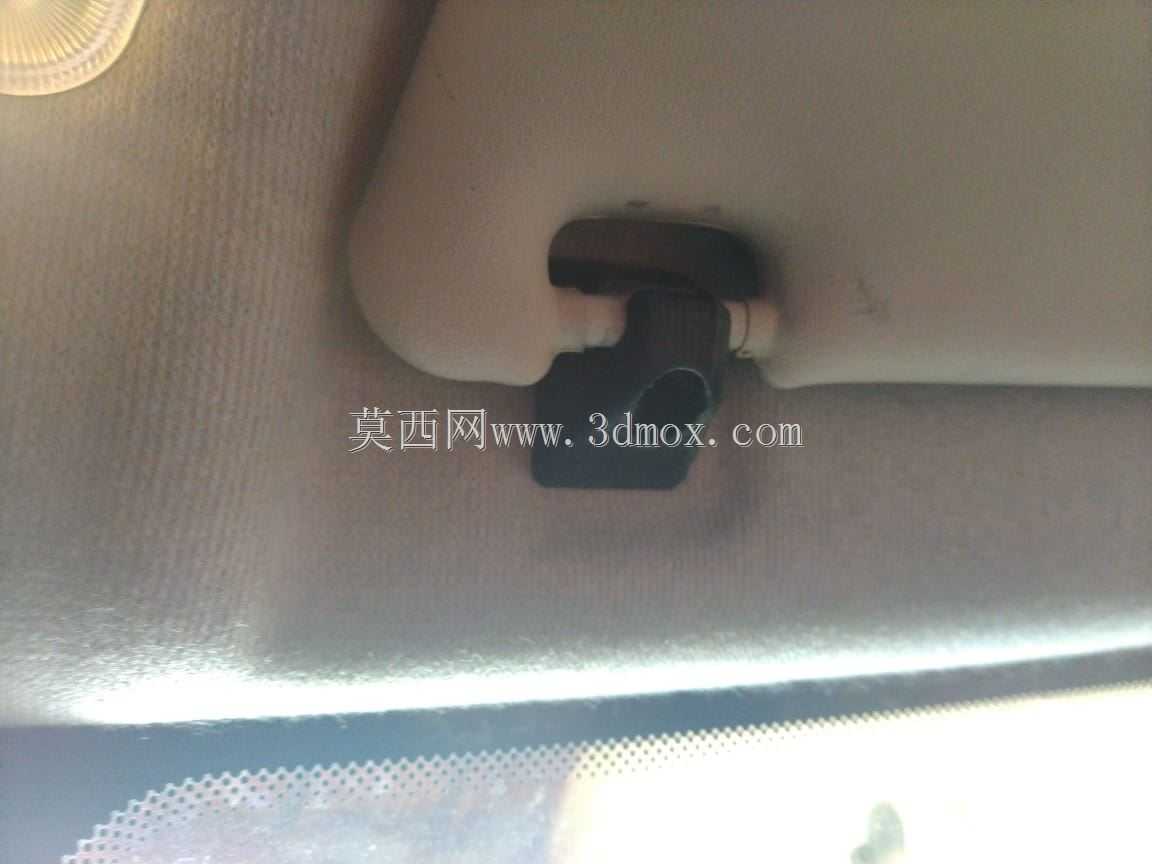

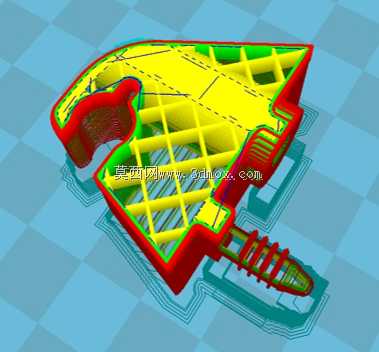

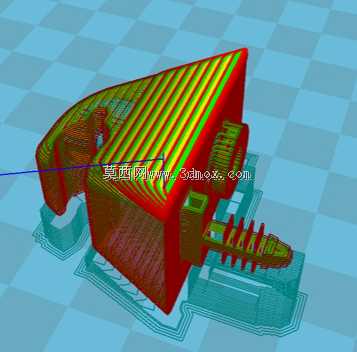

在汽车内饰装配场景中,遮阳板的固定可靠性直接影响驾乘人员的使用体验,这类支撑夹作为遮阳板与车身钣金连接的核心过渡零件,需要同时兼顾安装便捷性、固定强度与长期使用的抗疲劳性能。日常使用中,驾乘人员会频繁翻转遮阳板遮挡不同角度的入射光线,这就要求连接部位既要能提供顺畅的转动阻尼,又要在反复受力后不出现松脱、断裂的问题,同时还要适配车身内饰的装配公差,避免安装后出现异响、错位的情况。

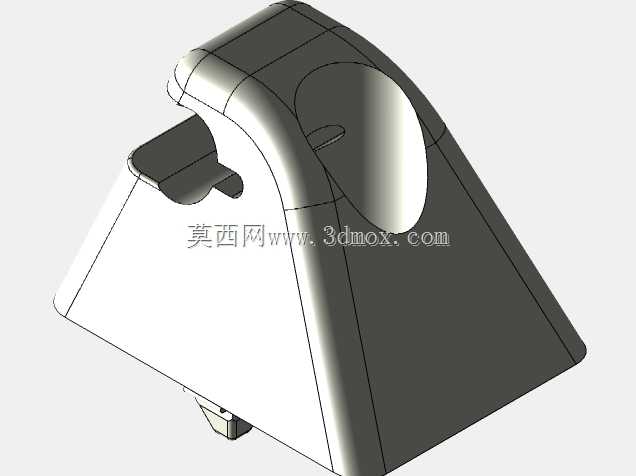

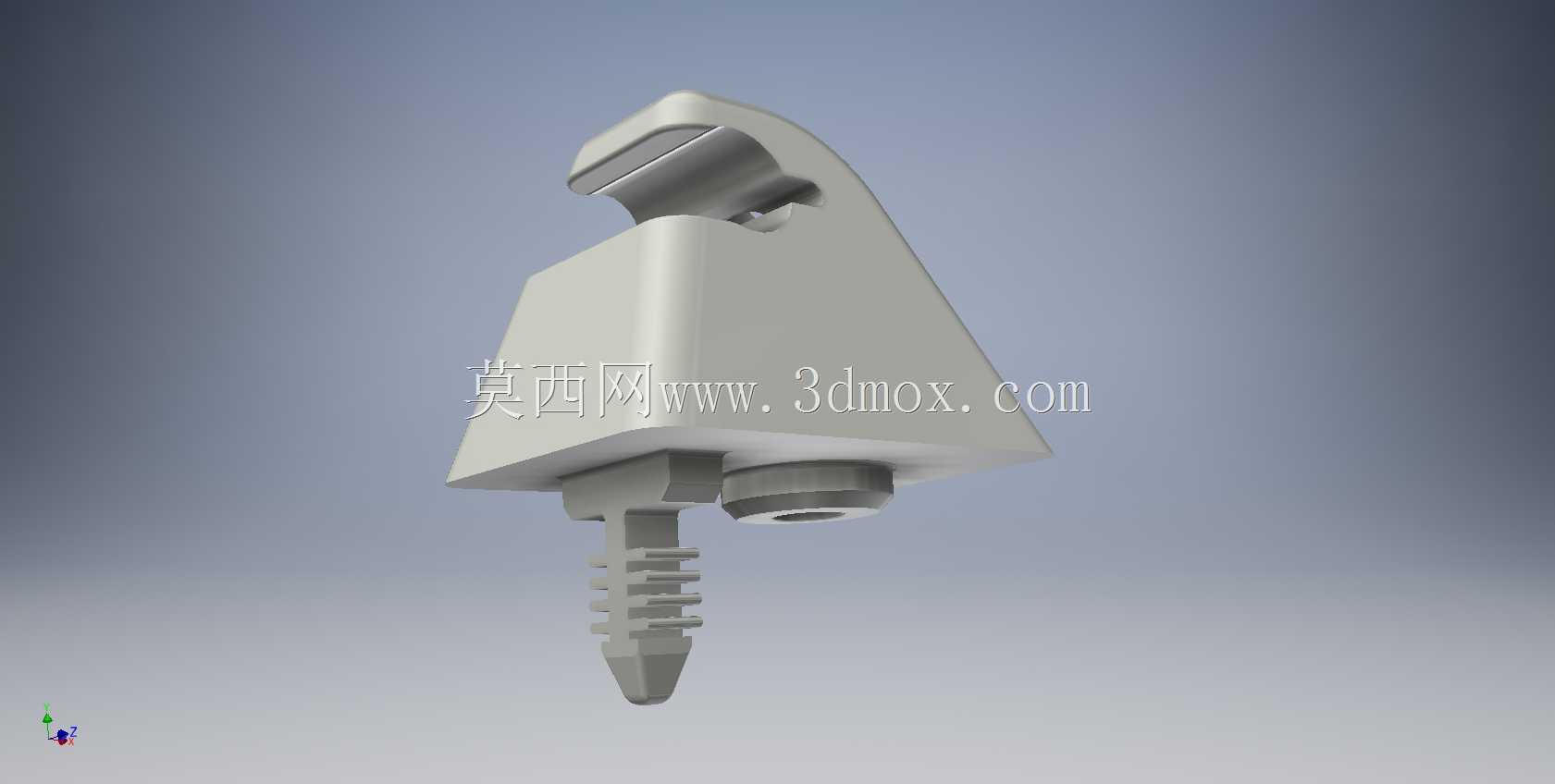

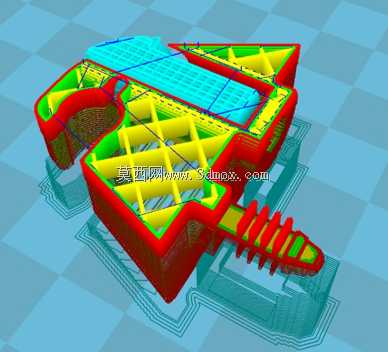

从功能特性来看,这个支撑夹采用分体式受力结构设计,上部的卡扣结构直接卡接遮阳板的转轴基座,卡扣内侧做了渐变的让位倒角,既可以在装配时引导遮阳板转轴顺利卡入,又能在卡入后通过过盈配合提供足够的抱紧力,防止遮阳板在车辆行驶颠簸过程中出现自行下落的问题。下部的倒刺式插脚是直接与车身钣金安装孔配合的部位,插脚周向分布的多道环形倒刺采用前窄后宽的锥度设计,插入钣金预制安装孔时,倒刺会受孔壁挤压产生微量弹性形变,完全插入后倒刺回弹卡接在钣金背面,不需要额外使用螺丝或者焊接固定,大幅提升总装车间的装配效率,同时这种结构也能适配一定范围内的钣金厚度公差,降低对车身冲压件精度的严苛要求。插脚旁侧设置的圆柱形凸台是定位限位结构,装配时凸台会嵌入钣金上对应的定位孔内,限制支撑夹整体绕插脚轴线转动,避免长期使用后支撑夹出现偏转,导致遮阳板翻转角度出现偏差。

设计过程中首先要明确安装边界条件,车身侧的安装孔位通常是在仪表台上方的内饰加强钣金上,预留的安装空间纵深有限,因此支撑夹的整体高度做了严格控制,主体的楔形壳体既可以容纳上部卡扣的弹性形变空间,又能顺着内饰件的曲面做贴合设计,避免突出的棱边与周边内饰件产生干涉。壳体的壁厚经过反复校核,既要保证卡扣部位有足够的弹性,不会在多次拆装后出现塑性断裂,又要控制整体重量,符合汽车内饰件轻量化的设计要求。材质选择上通常采用耐候性较好的改性工程塑料,能够适应车内夏季高温暴晒、冬季低温的复杂环境,不会因为温度变化出现材质脆化、卡扣抱紧力衰减的问题。

实际装配验证阶段需要重点校核几个关键尺寸:上部卡扣的开口尺寸要与遮阳板转轴的直径匹配,过大会导致抱紧力不足出现旷量,过小则会导致装配困难甚至卡接时出现卡扣断裂;下部插脚的最大外径要略大于钣金安装孔的直径,保证倒刺卡接后的拉拔力满足整车振动测试要求,同时插脚的插入深度要控制在钣金背面预留的空间范围内,避免插脚过长触碰后方的线束或者其他内饰结构;侧面定位凸台的高度要刚好贴合钣金表面,既不能过高导致支撑夹安装后与钣金之间出现间隙,也不能过低失去定位防转的作用。另外,支撑夹的外表面做了哑光纹理处理,与周边内饰件的表面质感保持一致,不会因为零件反光影响驾乘人员的视线,所有外露的棱边都做了圆角过渡,避免装配或者维修过程中划伤操作人员的手部,也防止长期振动下棱边磨损周边的内饰面料。

这类小零件虽然在整车结构中占比极小,但直接影响用户对车辆内饰品质的感知,设计时不能只考虑单一的固定功能,还要从装配效率、长期使用可靠性、周边零件匹配、外观一致性等多个维度做平衡,比如卡扣的弹性臂厚度,每调整0.1mm都会直接影响卡接力的大小,需要结合材质的弹性模量反复做仿真验证与实车测试,确保在-40℃到85℃的使用温度区间内,卡接力都能保持在合理范围内,既不会因为温度降低材质变硬导致卡接力过大装配困难,也不会因为温度升高材质变软导致卡接力不足出现松脱。插脚的倒刺角度也经过多轮优化,角度过陡会导致插入力过大增加装配工人的劳动强度,角度过缓则会导致拉拔力不足无法满足固定要求,最终的角度参数是在大量实装测试基础上确定的,兼顾了装配效率与固定可靠性。
