美蓓亚35系列薄型步进电机结构模型

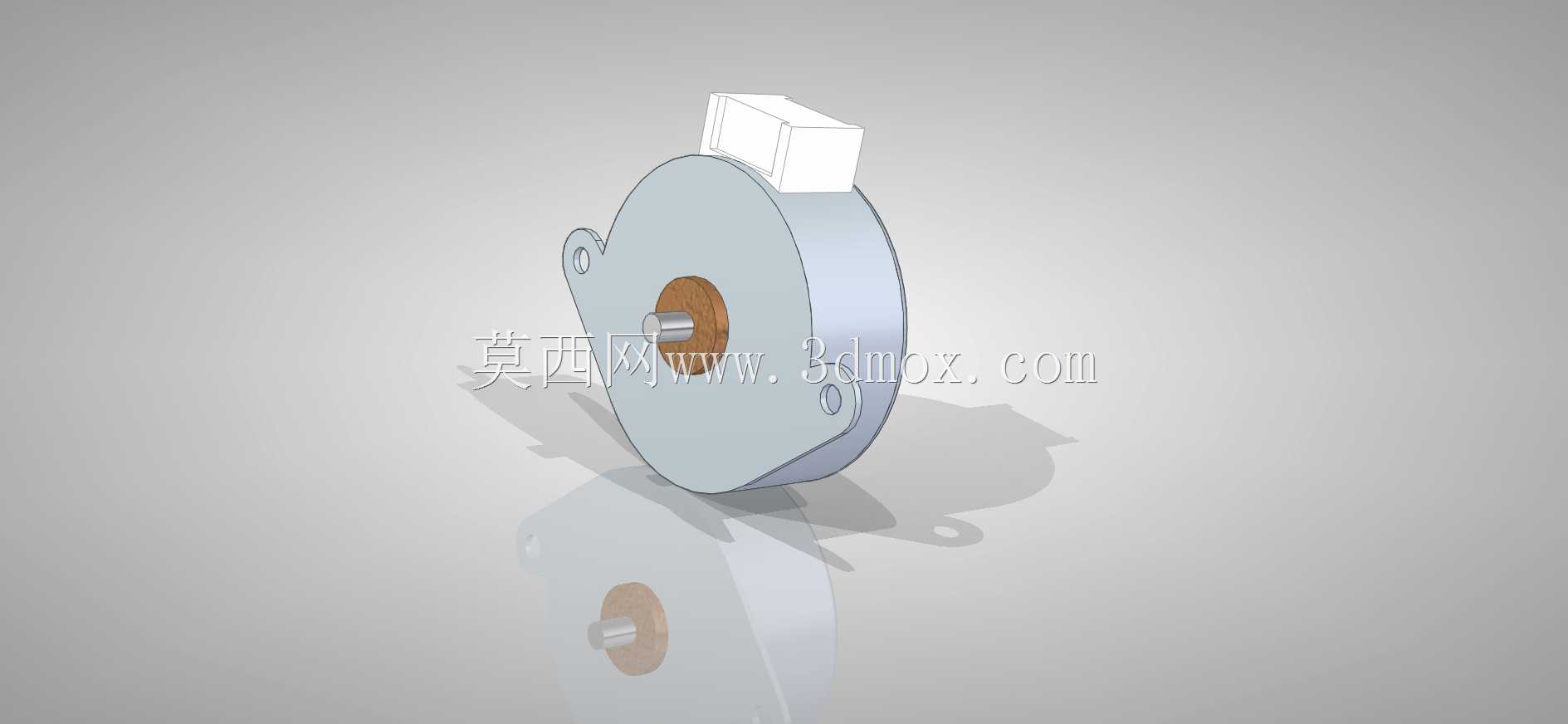

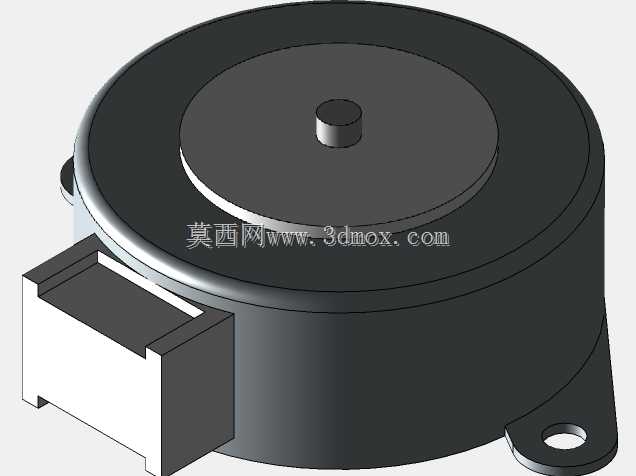

做小型自动化设备结构设计的工程师，多半都接触过这类薄型步进电机的选型，尤其是在安装空间被严格限制的场景里，常规尺寸的步进电机往往塞不进去，这种扁平结构的永磁式步进电机就成了首选。先从实际安装的边界说起，这个型号的电机本体厚度控制得很薄，主体是圆形冲压外壳，侧边伸出两个带安装孔的固定耳，安装孔的位置是按照小尺寸步进电机的通用安装规范做的，两个孔的中心距刚好适配常见的35mm系列电机安装位，不需要额外做转接板就能直接固定在设备的安装基板上，这点在做紧凑结构设计的时候能省不少事。输出轴是从端盖中心伸出的短轴，轴径适配常规的小型同步轮、齿轮或者小负载凸轮，轴伸长度不长，刚好够装标准的传动连接件，不会因为轴伸过长导致悬臂负载过大，影响电机的运行寿命。顶部的出线座是侧插式的结构，不是常见的顶部直出引线，这个设计的好处是电机轴向的安装空间可以进一步压缩，不需要在电机顶部预留引线弯折的空间，对于那种轴向尺寸卡得特别死的设备，比如小型桌面式点胶机构、便携检测设备的走纸机构、智能门锁的锁舌驱动机构，这种侧出线的结构优势特别明显。从功能特性上来说，这类小型步进电机的步距角是常规的永磁步进电机参数，运行时的振动和噪音比同尺寸的反应式步进电机要小，适合用在对运行噪音有要求的民用或者办公类设备里，比如小型打印机的送纸驱动、医疗采样设备的微量进给机构，不需要太大的输出扭矩，但要求运行平稳、定位准确。做这个三维模型的时候，首先是还原了电机的实际安装尺寸链，从安装耳的孔位、孔径，到输出轴的轴径、轴伸长度，再到电机本体的外径、总厚度，还有出线座的外形尺寸和位置，都是按照实物的装配边界来做的，因为做结构设计的时候，最核心的需求就是确认安装干涉，要是模型的安装尺寸不准，导入装配体里做干涉检查就没有意义。外壳的曲面部分做了简化处理，没有把外壳上的冲压纹理、细微的倒角都做出来，毕竟在做整机装配的时候，这些细节不影响干涉判断，反而会占用不必要的模型资源，但是所有和装配相关的配合面，比如安装耳的贴合面、输出轴的配合圆柱面、端盖的定位止口，都严格按照实物的尺寸做了精准建模。实际应用里，这类电机经常用在负载不大、需要精准开环定位的场合，比如小型云台的角度调整、自动售货机的货道驱动、3D打印机的辅助送料机构，还有一些小型阀门的开度控制，因为它的厚度薄，能把设备的整体厚度做薄，很多手持类的小型自动化设备也会选这个系列的电机。在建模的时候特意考虑了装配的便利性，模型的坐标系原点设置在输出轴的端面中心，和机械设计里常用的电机安装基准保持一致，导入装配体的时候不需要重新调整坐标系，直接就能和安装基板的配合面对齐，节省建模的时间。另外，电机外壳的拔模角度、安装孔的倒角这些细节也做了符合实际工艺的处理，不是完全的直角结构，因为实际生产里这种薄型电机的外壳是冲压拉伸成型的，边缘都会有微小的拔模和圆角，要是模型做成完全的直角，在做一些极限空间的装配检查时，可能会出现实际能装进去、模型里却提示干涉的情况，这点对于做紧凑结构设计的工程师来说特别重要。还有出线座的位置，模型里准确还原了它的突出高度和朝向，在做布线规划的时候，可以提前预留出线缆的弯折空间，避免实际装配的时候线缆和周边的结构件发生干涉。这类薄型步进电机和常规的35步进电机相比，最大的区别就是轴向尺寸短，牺牲了一部分输出扭矩，换来了更小的安装空间，所以选型的时候要注意核算负载扭矩，不能用在负载过大的场合，但是在空间优先的场景里，它的不可替代性很强。做这个模型的时候，没有把内部的定子转子结构做出来，因为对于设备结构设计来说，内部结构不影响外部装配，只需要把外部的所有安装、配合、干涉相关的结构做准确就足够了，要是做电机本体的研发设计，才需要细化内部的绕组、磁钢这些结构，但面向整机设计的选型建模，重点就是外部接口的准确性。
