NEMA16标准小型步进电机结构设计

在桌面级自动化设备、小型3D打印模组、精密点胶工位、实验室小型传动平台这类对安装空间有严格限制的场景里，适配NEMA16安装标准的小型步进电机一直是选型清单里的高频选项。这类电机的核心应用逻辑，是在有限的安装边界内提供足够的步进定位精度与低速输出扭矩，匹配小负载的精密位移需求，避免大规格电机带来的空间浪费与成本冗余。从实际使用场景来看，这类小尺寸步进电机常被用在需要精准步距控制的直线滑台驱动、小型物料分拣拨杆驱动、光学检测设备的镜头微调机构上，因为步距角固定、开环控制即可满足多数场景的定位要求，不需要额外加装复杂的反馈元件，整套驱动方案的结构复杂度更低，后期维护的门槛也更小。

从产品功能特性来看，这款步进电机采用两相混合式结构设计，输出轴为单出轴D型切边结构，能够直接和配套的同步轮、联轴器进行周向固定，不需要额外加工键槽，适配小扭矩传动场景的连接需求，避免键连接带来的装配间隙。电机本体的绕组部分采用分层绝缘设计，引出线为多芯屏蔽排线，能够减少驱动脉冲信号传输过程中的电磁干扰，在多电机并排安装的紧凑设备内部，也不会因为相邻电机的电磁影响出现丢步、异响的问题。前端安装法兰采用方形切边结构，四个安装孔位严格遵循NEMA16标准的孔距要求，安装时可以直接和标准的电机安装座、滑台端面进行适配，不需要单独加工定制转接板，能够大幅缩短设备装配时的零件准备周期。

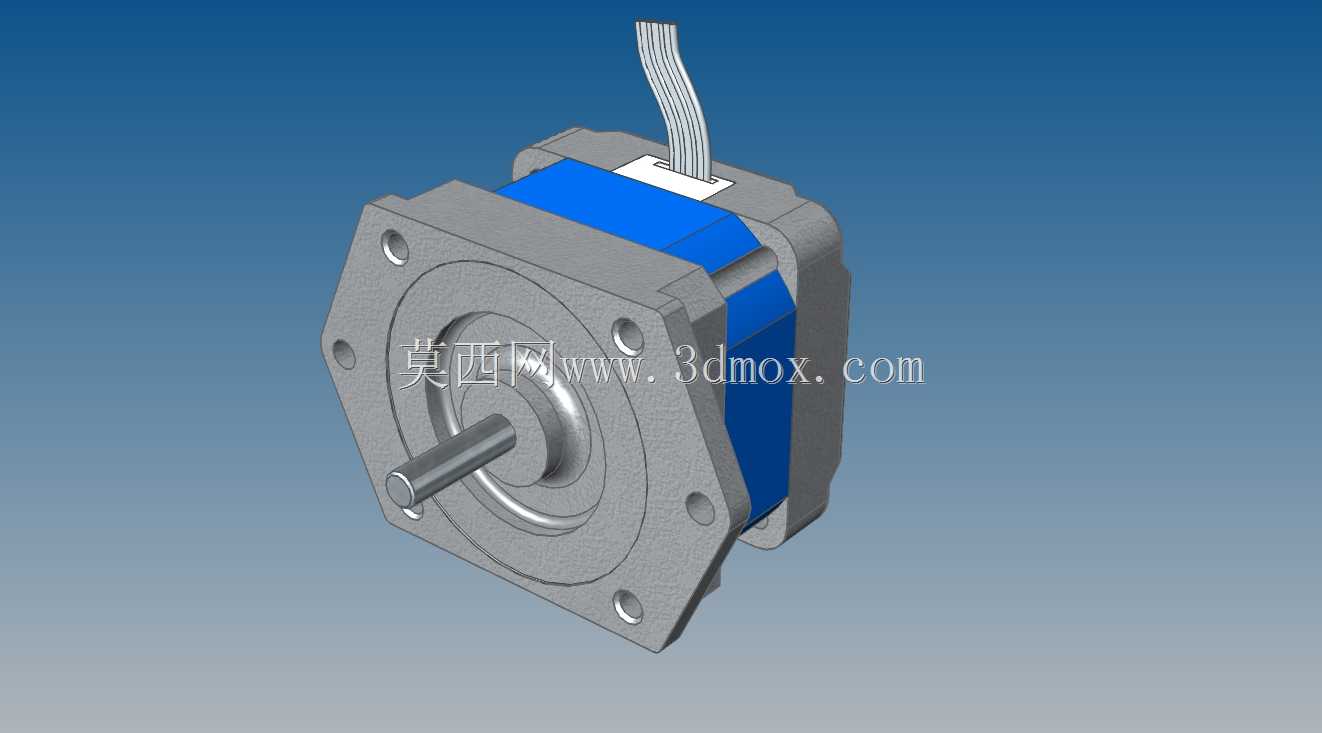

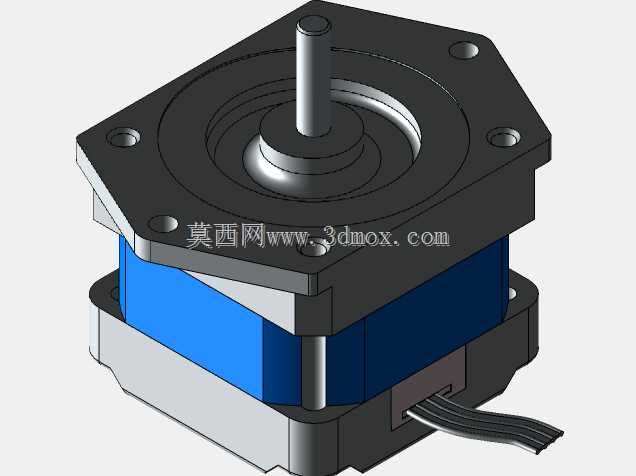

在设计思路层面，这款电机的三维结构完全还原了实物的装配层级：前端盖采用压铸铝合金材质，兼顾结构强度与散热需求，轴承安装位设计有同轴定位台阶，保证输出轴的径向跳动量控制在精密传动允许的范围内；定子绕组与转子磁钢的配合间隙控制在合理区间，既避免间隙过大导致的扭矩损失，也防止间隙过小出现运转扫膛的问题；后端的出线位置设计有压线固定结构，避免设备运输或者装配拉扯引线时，出现绕组接线端脱落的问题。机身中部的蓝色绝缘端板既起到绕组与机壳之间的绝缘隔离作用，也作为前后端盖装配时的轴向定位基准，保证整机装配后的轴向尺寸一致性，批量生产时的零件互换性更强。

从外形尺寸与安装边界来看，这款电机的法兰安装面边长为39mm，对应NEMA16标准的安装尺寸规范，四个安装孔的中心距为31mm，适配M3规格的安装螺钉，输出轴的直径为5mm，轴伸长度根据常规传动连接需求设计，能够匹配市面上绝大多数标准的5mm孔径联轴器、同步轮。整机的轴向长度控制在紧凑范围内，安装时不需要预留过大的轴向空间，在堆叠式的设备结构里，也不会和相邻的传动部件、电路板产生空间干涉。设计三维模型时，所有的安装孔位、轴径、法兰定位尺寸都严格按照实物的装配公差进行建模，结构工程师在做整机布局设计时，可以直接将这个模型导入装配体，进行安装空间的干涉检查，不需要反复核对二维样本的尺寸参数，能够有效减少设计阶段的尺寸核对工作量，避免后期装配时出现孔位不对、空间不足的问题。

在实际选型匹配时，这类小型步进电机的输出扭矩能够满足0.2N·m以内的负载驱动需求，搭配对应的细分驱动器，可以实现更小的步距细分，满足精密位移场景的微调需求。模型还原了电机本体的所有外部结构特征，包括出线端的排线走向、法兰面的定位沉台、输出轴的D型切边位置，结构工程师在做布线设计、防护罩设计时，可以直接参考模型的外形进行周边结构的适配，不需要额外测绘实物。对于做小型自动化设备开发的工程师来说，这类标准件的精准三维模型能够大幅缩短整机设计的周期，把更多的精力放在核心传动结构的优化上，而不是花费时间在标准件的重复建模上。
