手动杠杆式金属成型压力装置三维模型

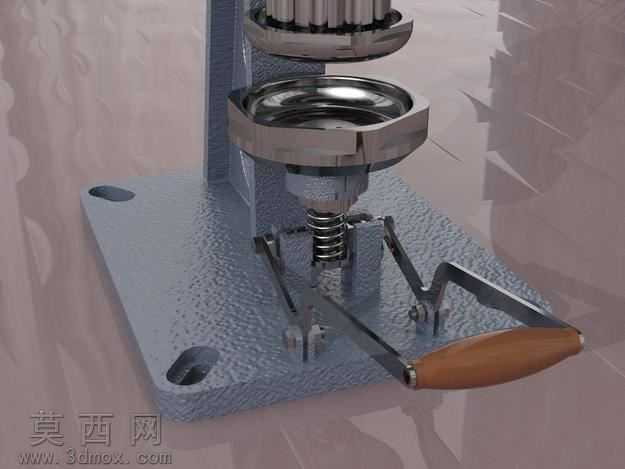

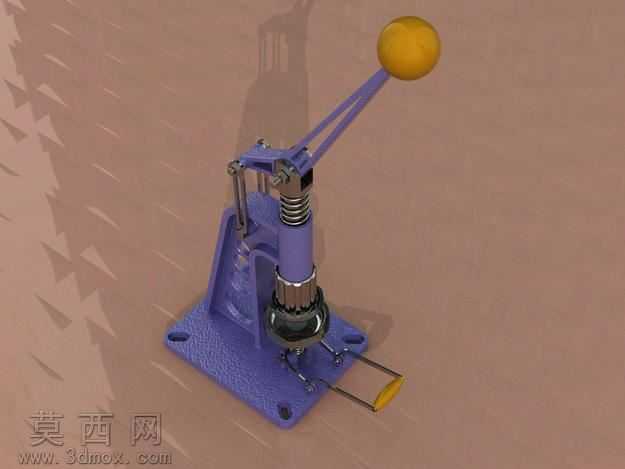

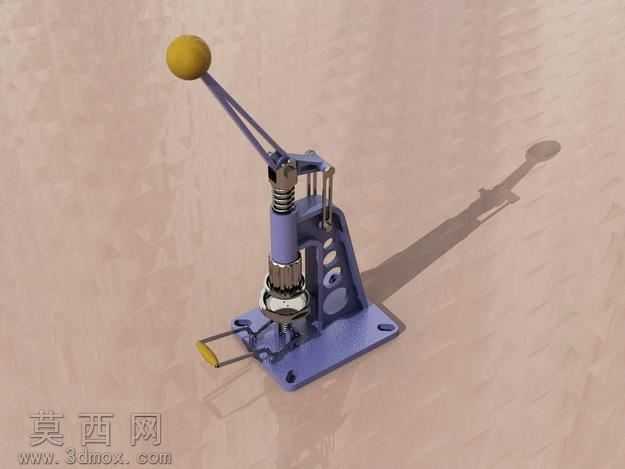

本模型为手动杠杆式金属成型压力装置，采用三维建模软件完成全参数化结构搭建，完整还原了手动压力工装的全部机械细节。建模过程中首先以方形安装底座为基准，依次完成支撑立柱、杠杆驱动臂、复位弹簧、压头执行组件的结构绘制，各零件间严格按照实际装配约束关系完成配合，确保杠杆摆角、压头行程、弹簧压缩量等参数符合手动压力装置的常规设计逻辑。渲染阶段针对不同零件赋予对应材质属性：底座、支撑臂、杠杆主体采用铸铁磨砂紫色喷塑材质，还原工业工装的漆面质感；顶部操作握球设置为亮面黄色橡胶材质，突出操作部件的识别性；复位弹簧设置为抛光金属材质，还原金属弹簧的亮面反光特性；压头组件设置为发黑处理的合金钢材质，体现工作部件的耐磨属性；底部成型工位的金属夹具设置为拉丝不锈钢材质，区分不同功能部件的材质差异。结构设计上采用经典的二级杠杆增力结构，通过长力臂操作杆搭配铰接支点，将人手施加在握球上的较小操作力放大数倍传递至底部压头，满足小型金属零件的压装、成型作业需求；立柱与杠杆之间设置复位压缩弹簧，在操作力撤除后可自动带动杠杆抬升复位，无需手动提拉操作杆；底座预留四个安装固定孔，可通过螺栓将装置固定在工作台面，避免作业过程中装置移位；压头与杠杆之间设置快换连接结构，可根据不同成型需求更换对应形状的压头，拓展装置的适用场景。整体建模过程严格遵循机械设计的公差配合要求，各活动部件预留合理的装配间隙，不存在结构干涉问题，可直接用于手动压力工装的结构演示、原理教学以及小型非标压装设备的设计参考，模型细节完整，各零件可单独拆解编辑，能够清晰展示手动杠杆压力装置的力传递路径与各组件的装配关系。
