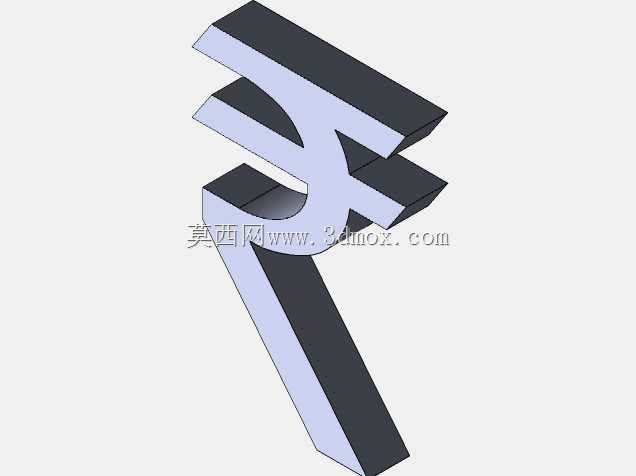

Solidworks构建的印度卢比标识立体造型

　　这个立体标识构件的设计，最初是为了适配金融主题展陈、货币文化科普场景的实体展示需求，在做结构规划前，首先要明确它的使用边界：如果是放置在桌面展架上，整体高度控制在150mm以内，底座预留80mm见方的安装平面，可直接通过背胶或者M3沉头螺丝固定在亚克力展台上；如果是用于墙面嵌入式装饰，整体厚度要压缩到20mm，背部预留挂装卡槽，避开墙体布线的常见位置。设计过程中没有采用常规的平面拉伸做厚的简单思路，而是先对照官方发布的卢比符号规范，提取了两横一斜弯的核心轮廓线，顶部横条做了2°的微小仰角，避免平视时产生视觉上的下坠感，中间横条和斜向主笔画的衔接处，做了R3的圆角过渡，既消除了锐边的安全隐患，

　　也让3D打印或者CNC加工时不会出现应力集中的崩边问题。两横条之间的预留间隙，是特意留出的灯光安装位，可嵌入3mm厚度的LED软灯条，在展陈场景下能打出均匀的背光，强化符号的识别度，中间的圆形装饰位，直径12mm，既可以嵌入亚克力透光片，也能根据展陈需求替换成不同材质的装饰件，适配不同的展示风格。从结构强度角度考虑，主笔画的斜向支撑部分，壁厚设置为4mm，完全满足日常搬运、展陈摆放的强度需求，不会因为轻微磕碰出现断裂，横条部分因为是水平悬挑结构，内部做了1.5mm厚度的加强筋，沿着横条长度方向排布，避免长距离悬挑出现的下垂变形。在实际应用中，这个构件除了展陈用途，还可以作为金融类文创产品的结构基体，比如调整整体尺寸到50mm高度，

　　就能做成桌面镇纸，表面做氧化或者喷漆处理，顶部横条用棕色调、中间横条用绿色调，还原印度国旗的配色逻辑，和符号本身的文化属性形成呼应。建模过程中，轮廓线的约束是重点，所有曲线都采用样条曲线拟合官方符号的曲率，没有出现硬拐点，保证不管从哪个角度观察，符号的识别度都不会出现偏差，安装面的平面度公差控制在0.1mm以内，不管是粘接还是螺丝固定，都不会出现翘边、贴合不严的问题。针对不同的加工工艺，这个模型也做了对应的结构适配：如果采用FDM3D打印，所有悬空角度都控制在45°以内，不需要额外添加支撑就能直接打印，减少后处理的工作量；如果采用亚克力粘接工艺，每个拼接面都预留了0.2mm的胶层间隙，保证粘接时胶水不会溢出污染外观面；

　　如果采用金属CNC加工，所有转角的内R都不小于R1，符合最小刀具的加工半径要求，不会出现加工不到位的死角。很多人做这类符号类立体模型，容易忽略实际使用中的安装和工艺适配问题，要么壁厚过薄容易损坏，要么没有预留安装位导致后期使用时需要二次打孔破坏外观，这个设计在初始阶段就把不同场景的使用需求、不同工艺的加工要求都纳入了考量，不管是做小尺寸的文创摆件，还是大尺寸的展厅标识，都可以通过比例缩放直接调整尺寸，不需要重新重构模型结构。两横条的配色分区，在建模时就做了独立的实体分割，不需要后期在软件里拆分面，渲染或者加工时可以直接对不同实体赋予材质或者做分色处理，斜向主笔画的灰色基底部分，表面做了微弧处理，不会因为平面反光导致在灯光下出现过曝的光斑，影响展示效果。在做结构校验的时候，特意模拟了1米高度自由跌落的受力情况，主支撑结构的应力远低于常用PLA、树脂、铝合金材料的屈服强度，正常使用场景下完全不会出现结构失效的问题，安装孔的位置做了沉头处理，螺丝安装后不会突出安装面，保证摆放时的平稳性。
