笔记本外接移动硬盘存储设备结构设计

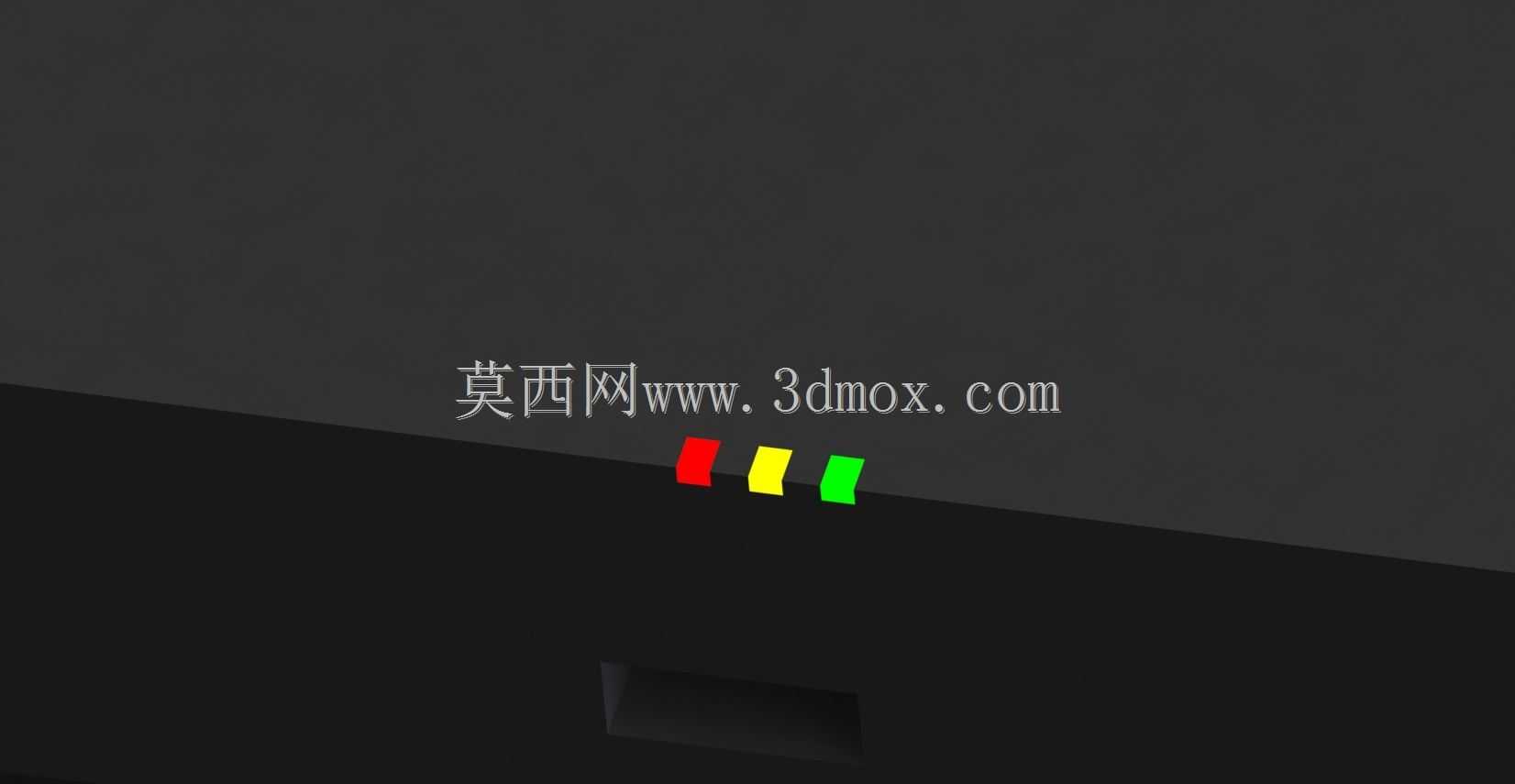

日常移动办公场景下，笔记本内置存储容量往往难以满足大体积工程文件、设计素材、项目备份的存储需求，外接移动硬盘作为便携外置存储载体，是结构设计、现场调试、跨设备数据传输场景中高频使用的外设配件。这款外置硬盘的结构设计围绕便携性、防护性、连接稳定性三个核心需求展开，外壳采用上下扣合的硬质壳体结构，边角做圆弧过渡处理，既避免尖锐边角在携带过程中刮蹭包内其他物品，也能在意外跌落时分散冲击力，降低内部盘片受冲击损坏的概率。壳体正面预留状态指示灯开孔，工作状态下可通过灯光颜色、闪烁频率直观反馈设备通电、数据读写、休眠等运行状态，无需进入系统查看设备管理器即可快速判断设备工作是否正常。接口端设置在壳体侧部，采用下沉式接口防护结构，数据线插入后接头部分嵌入壳体凹槽内，避免携带过程中接头受外力弯折导致接口松脱、针脚断裂的问题，配套的数据线长度适配桌面办公、膝上操作等常用使用距离，线身做抗弯折处理，接头处做加固设计，适配频繁插拔的使用需求。从安装边界来看，壳体内部腔体尺寸适配标准2.5英寸笔记本机械硬盘或同尺寸固态硬盘，内部预留减震泡棉安装位，装配时可在盘体与壳体之间填充缓冲材料，抵消日常携带过程中产生的震动，避免盘体在腔体内晃动产生异响或损坏。壳体表面做哑光防滑处理，手持插拔数据线时不易打滑，整体厚度控制在便携携带的合理区间，可轻松放入电脑包侧袋、工装口袋，不会占用过多收纳空间。设计过程中充分考虑散热需求，上下壳体结合处预留细微散热缝隙，硬盘长时间连续读写产生的热量可通过缝隙自然散出，无需额外加装散热风扇，既控制了整体重量，也避免了风扇运转产生的噪音与积灰问题。壳体上盖预留标识印刷区域，可根据需求印刷品牌标识、容量参数、接口规格等信息，无需额外粘贴标签，避免标签长期使用起翘脱落。在实际使用场景中，这类外置硬盘不仅可用于个人数据备份，也可在车间现场调试设备时，存储设备程序、调试日志、三维模型文件，无需携带厚重的笔记本电脑即可完成不同设备间的数据拷贝，相比U盘具备更大的存储容量与更稳定的连续读写性能，相比桌面式外置硬盘无需额外供电，单根数据线即可完成数据传输与供电，适配不同使用场景下的供电条件。结构设计时充分考虑量产装配的便利性，上下壳体采用卡扣加少量螺丝的固定方式，装配时先将内部硬盘与转接电路板固定在下壳定位柱上，扣合上壳后锁紧少量固定螺丝即可完成装配，无需复杂的工装夹具，可有效提升装配效率，降低生产过程中的人工成本。接口电路板采用沉板设计，固定在下壳的定位槽内，避免插拔数据线时电路板受力移位，电路板与硬盘之间采用标准SATA接口连接，兼容市面主流的2.5英寸存储盘体，后期用户可自行更换内部盘体实现容量升级，无需整体更换外壳。壳体底部预留四个微小的防滑脚垫安装位，放置在光滑桌面时可增加摩擦力，避免数据线拖拽时设备滑落，脚垫高度控制在0.5毫米左右，既起到防滑作用，也能在壳体与桌面之间留出微小空隙，辅助底部散热。整体外形无多余突出结构，收纳时不会勾挂包内的线缆、纸张等物品，外壳材质选用具备一定韧性的工程塑料，兼顾结构强度与整体重量，长期使用不易出现开裂、变形问题。
