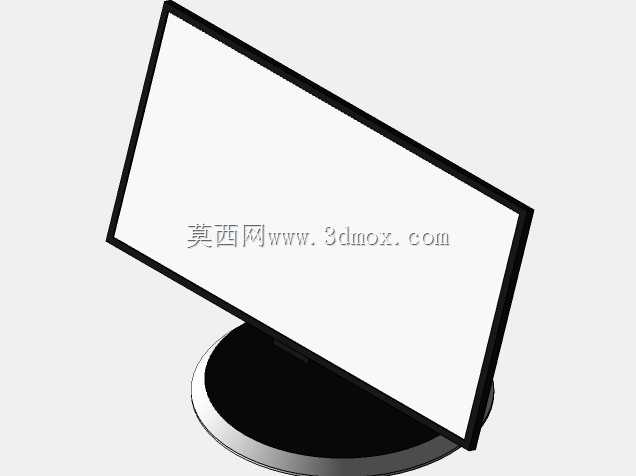

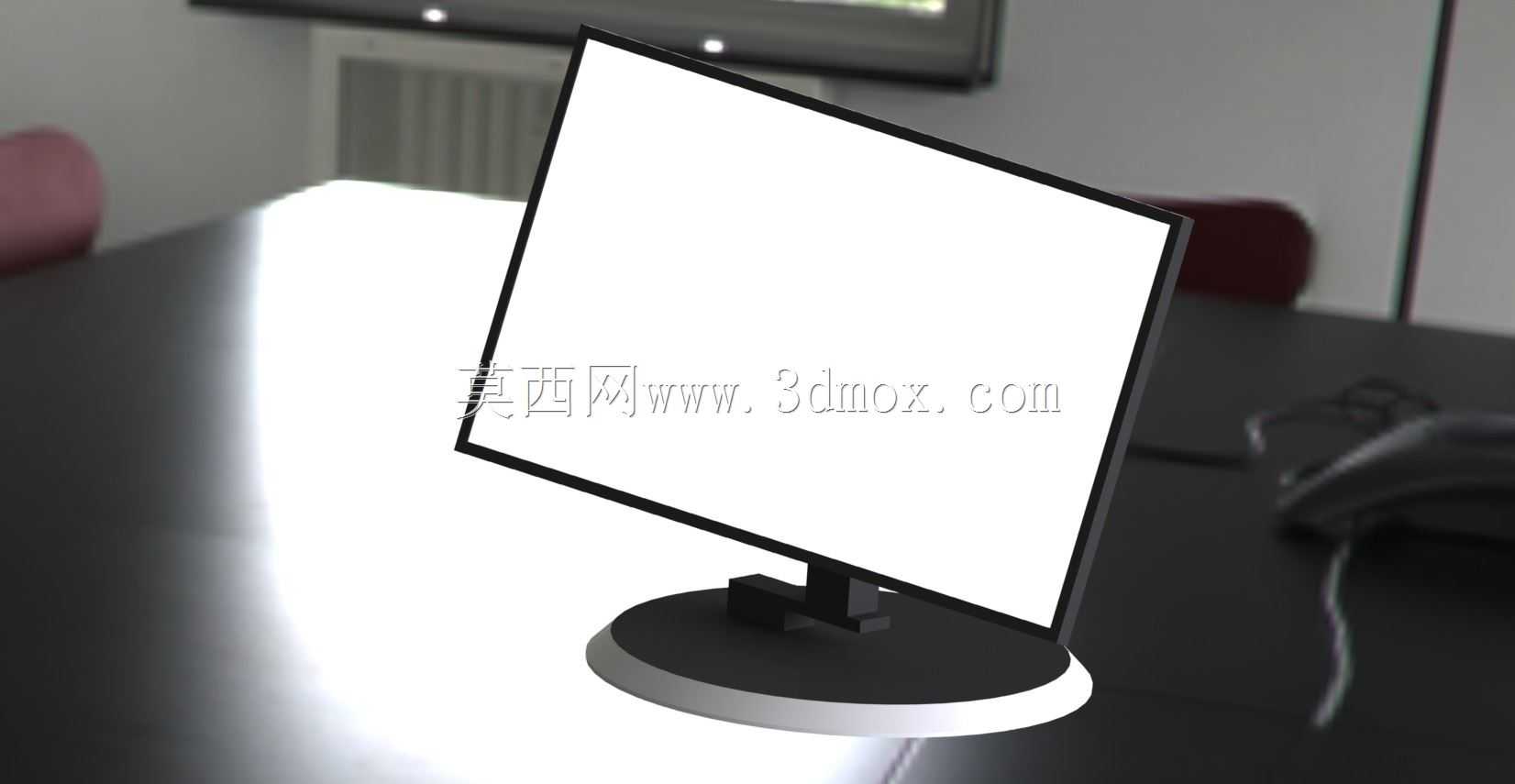

24英寸电竞桌面显示器外观结构设计

这款24英寸桌面显示设备的结构设计，首先围绕日常桌面使用的实际边界做了多轮适配调整，在做整机三维建模时，最先敲定的是屏幕面板的安装基准，24英寸的可视区域对角线尺寸严格匹配常规桌面视距需求，屏幕下边缘距离桌面的高度预留了键盘放置、桌面走线的合理空间，不会出现屏幕过低导致长期伏案颈部承压的问题，也不会因为支架过高挤占桌面上方的置物空间。从实际应用场景来看，这类尺寸的显示设备覆盖了电竞娱乐、日常办公、工业工位操作终端等多个使用场景，在电竞场景下，窄边框的设计可以减少多屏拼接时的视觉隔断，支架的俯仰角度调节范围覆盖了前倾5度到后仰20度的常用区间，不管是坐姿靠在椅背上观看，还是前倾专注操作时，都能找到合适的屏幕角度，不需要额外垫高或者调整座椅高度。在办公场景中，圆形底座的投影面积控制在合理范围，不会过多占用桌面的文件、键鼠摆放空间，底座边缘做了圆弧过渡处理，避免日常挪动桌面物品时被棱角刮擦，底座底部预留了防滑胶垫的安装位，安装后整机的抗滑移能力可以满足日常触碰屏幕调整角度时不会移位的需求。设计思路上没有采用过于夸张的异形造型，整体走简约实用的路线，屏幕中框的壁厚控制在均匀的2mm，既保证了面板安装后的结构强度，不会因为长期使用出现中框变形挤压面板的问题，也不会因为壁厚过大导致整机重量超标，增加搬运和安装的难度。背部的支架连接位置做了内嵌式的转轴结构设计，转轴的阻尼力矩经过匹配计算，调整角度时不会出现卡顿或者松垮的情况，调整到任意角度都能稳定保持姿态，不会出现屏幕自行下坠的问题。背部的走线槽隐藏在支架立柱的后侧，电源线、视频信号线可以顺着支架内部的空腔向下引出，从桌面的走线孔穿出，避免桌面线材杂乱缠绕。屏幕的接口区域布置在背部靠下的位置，插拔视频线、电源线的时候不需要挪动整个显示器，伸手到屏幕后侧就能完成操作，接口的间距预留了足够的空间，即使是体积较大的DP、HDMI接头，也不会出现相邻接口互相干涉无法同时插入的问题。从安装边界来看，整机的最大厚度控制在常规桌面显示器的合理区间，即使是桌面深度较浅的小户型书桌，也能正常放置，不会因为屏幕过于靠后顶到墙面。屏幕的俯仰转轴没有采用外露的螺丝结构，所有的连接紧固件都隐藏在装饰盖内部，既提升了外观的整体性，也避免长期使用后螺丝积灰锈蚀影响调节手感。在做结构校核的时候，重点考虑了屏幕前倾状态下的整机重心位置，当屏幕调整到最大前倾角度时，整机重心依然落在圆形底座的支撑范围内，不会出现前倾翻倒的风险，即使是桌面有轻微的倾斜，也能保持稳定。面板与中框的连接采用卡扣加少量定位螺丝的固定方式，既方便后续的维修拆解，也能保证面板安装的平整度，不会出现屏幕边角翘起、漏光的装配问题。中框的表面处理预留了磨砂质感的工艺余量，不会因为长期触摸留下明显的指纹污渍，日常清洁只需要用软布擦拭即可。支架立柱与圆形底座的连接采用快拆结构，不需要额外的工具就能完成底座与支架的组装，用户开箱后可以快速完成安装，也方便后续的包装搬运，减少运输时的包装体积。在实际工位配套使用时，这款显示器的安装孔位也兼容标准的VESA壁挂支架，如果用户需要采用悬臂支架安装，只需要拆除原装的圆形底座，就能直接匹配标准壁挂架，不需要额外加工转接件，适配性覆盖了大部分桌面安装、壁挂安装的使用需求。屏幕下边框的宽度控制在合理范围，不会因为边框过宽导致视觉上的屏幕占比过小，也不会因为边框过窄挤压内部的驱动板安装空间，驱动板的安装位置在屏幕背部的中下区域，与金属屏蔽罩做了贴合安装，既可以保证工作时的散热效率，也能屏蔽驱动板工作时的电磁干扰，避免屏幕出现水波纹、闪屏等影响显示效果的问题。
