5mm规格1-4针适配螺纹接线端子

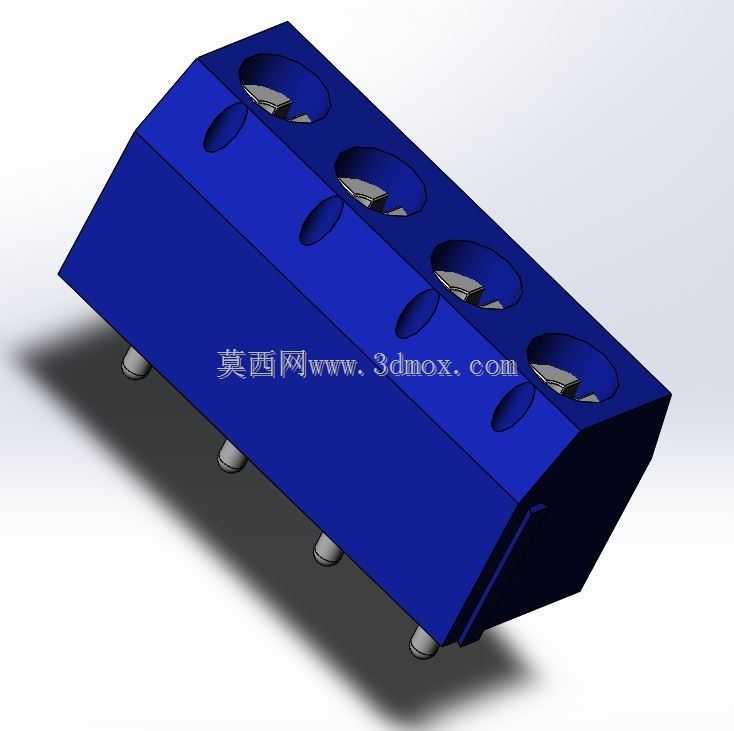

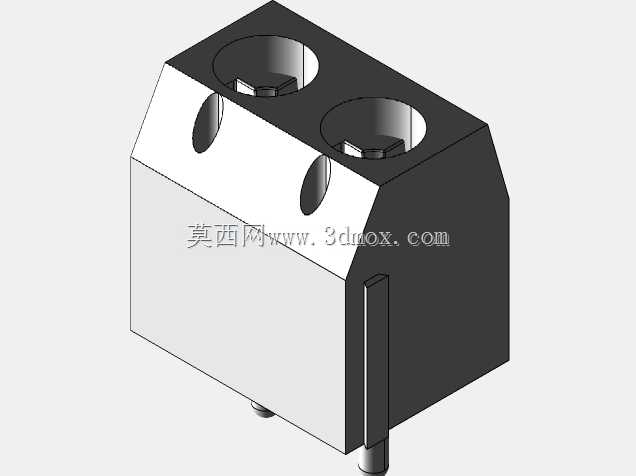

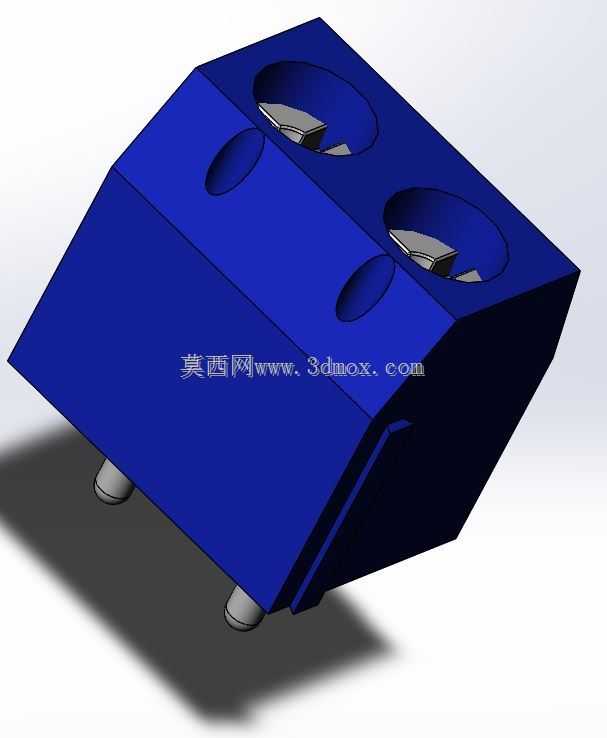

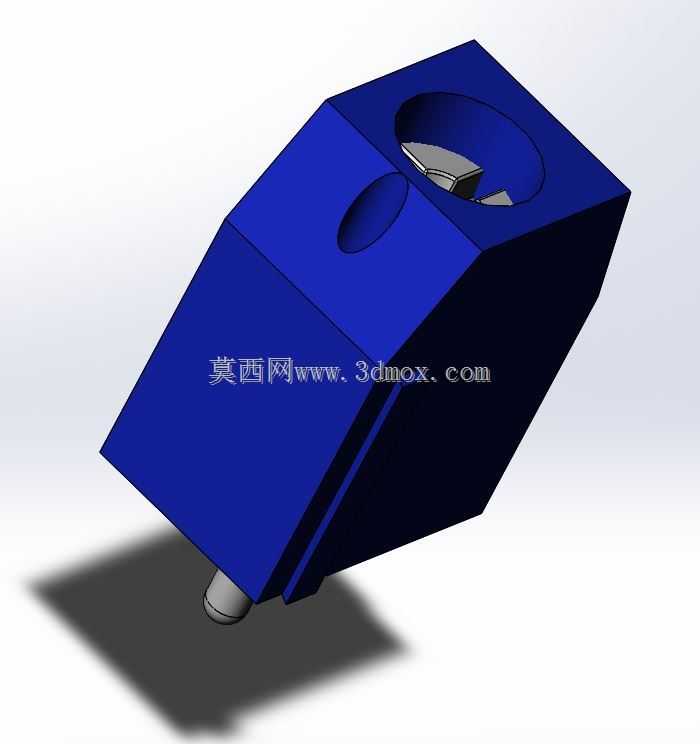

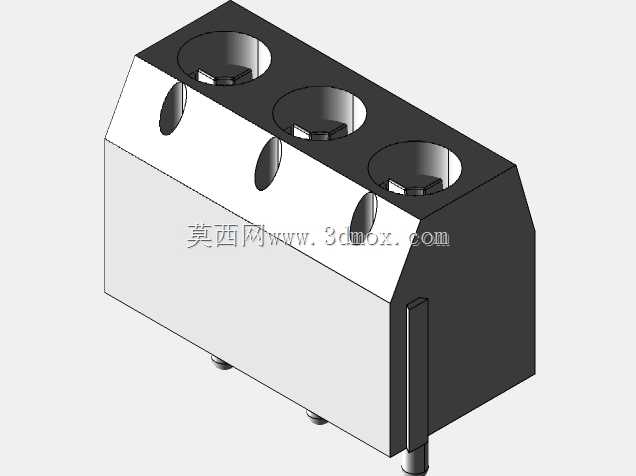

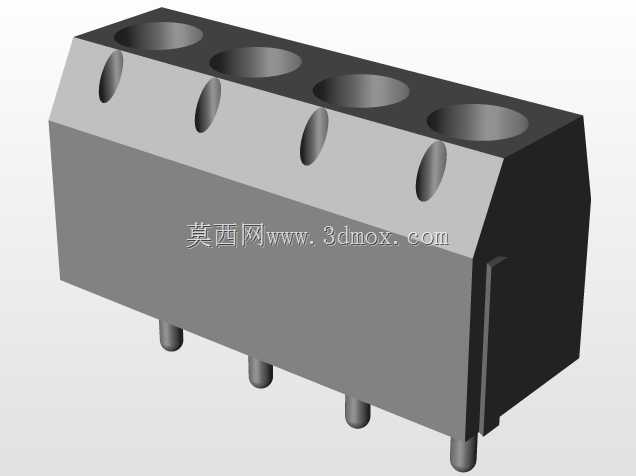

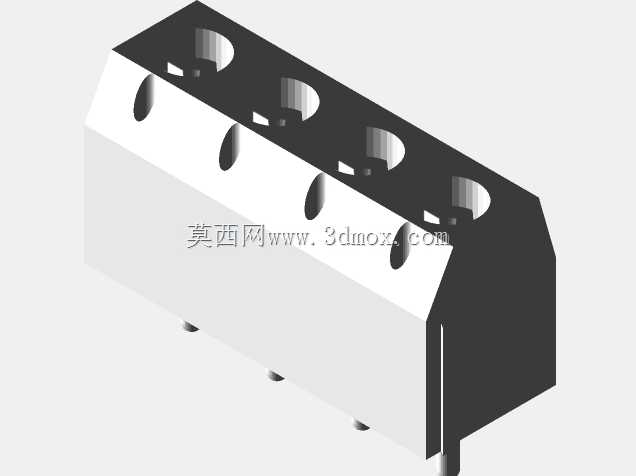

在低压电气柜内部布线、小型工控设备信号转接、消费类电子主板外接引线这类场景里，接线端子的选型往往直接决定了后期运维的拆装效率与长期通电的连接可靠性，这款适配1-4针接线需求的5mm规格螺纹端子，正是针对小空间内多线并行连接的需求做的结构优化。日常做设备结构排布时，经常会遇到板侧预留接线空间不足、多股细线需要分路固定的情况，常规大间距端子不仅占板面积大，螺钉锁紧时的扭矩冗余也容易压断0.2-0.5平方的细导线，这款端子把单针接线位的中心间距控制在5mm，刚好能在狭窄的安装槽位里并排布置4个接线位，不会出现相邻接线位的导线绝缘皮互相挤压磨损的问题。从结构设计逻辑来看，主体采用方块式绝缘基座，基座侧面做了阶梯式卡位结构，不是光滑的直壁设计，这个台阶结构一方面是为了在嵌入设备壳体的安装卡槽时，能通过台阶面形成轴向限位，避免端子在反复插拔接线、拧紧螺钉时出现轴向窜动，另一方面台阶的落差也能作为安装对位的参考标记，装配工人不需要额外测量定位，靠台阶卡入卡槽的到位触感就能确认安装位置准确。前端伸出的金属导杆做了圆头处理，不是尖锐的直角切口，在插入对应母座或者PCB板的焊接孔时，圆头导向能避免刮伤孔壁的镀锡层，也能减少装配时导杆对位不准顶弯插针的问题，导杆与基座内部的接线夹是一体式导通结构，电流从导线接入后直接通过导杆导出，没有中间转接的接触点，能降低长期通电后的接触电阻温升。基座尾部的接线腔采用螺钉压接结构，螺钉的下压端面做了防滑压纹，拧紧时能把剥好的线芯牢牢压在接线腔的导电基底上，不会因为设备运行的轻微震动出现线芯松脱，每个接线腔之间都有绝缘隔筋，哪怕接线时线芯有少量铜丝外露，也不会碰到相邻接线位造成短路。做安装边界校核时要注意，这款端子的基座外形是方正的块体，安装时需要在壳体或者PCB板上预留对应尺寸的方槽，方槽的深度要匹配基座的插入长度，保证台阶面能完全贴住安装面，不要留缝隙，否则后期接线时受力会把端子顶歪；导杆伸出基座端面的长度是固定的，对接母座或者焊接孔的深度要略大于导杆伸出长度，避免导杆顶到底后基座无法安装到位。实际布线使用时，1-4针的配置可以灵活适配不同的接线需求，单针使用时可以作为单路大电流信号的接线点，4针满配时可以同时接入电源正负极、两路信号反馈线，不用在小空间里并排布置多个独立的单针端子，能大幅节省板上的安装空间。绝缘基座的材质选用耐温的工程塑料，在设备内部长期处于40-60度的工作环境下不会出现软化变形，螺钉采用防锈镀层处理，在潮湿的车间环境里使用也不会因为螺钉锈蚀导致无法拆装接线。很多小型传感器的外接引线接线、小型控制板的端口外接，都会用到这个规格的端子，相比焊接式的引线连接，这种螺纹压接的端子不需要在装配时做焊线操作，后期现场维护更换部件时，只需要松开螺钉就能拆下导线，不用携带电烙铁等焊接工具，对现场运维的友好度更高。设计三维模型时，把基座的卡位台阶、导杆的圆头倒角、接线腔的螺钉过孔都做了精确的结构还原，装配干涉检查时可以直接调用这个模型放到整体设备的装配体里，核对安装槽位的尺寸、导杆与周边器件的安全间隙，不用再手动测绘端子尺寸，能减少结构设计时的选型失误。
