四位数码显示指示器件结构设计

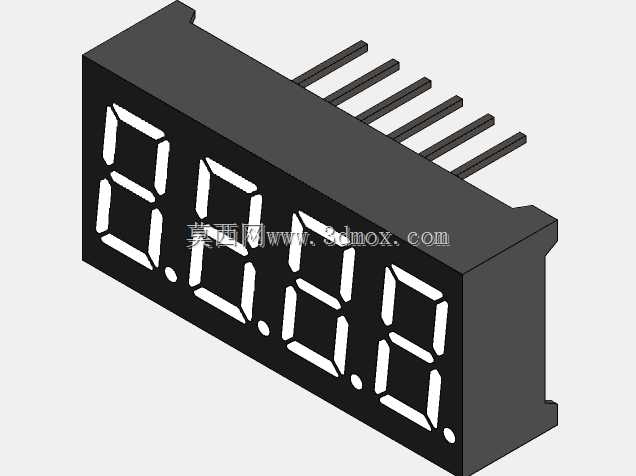

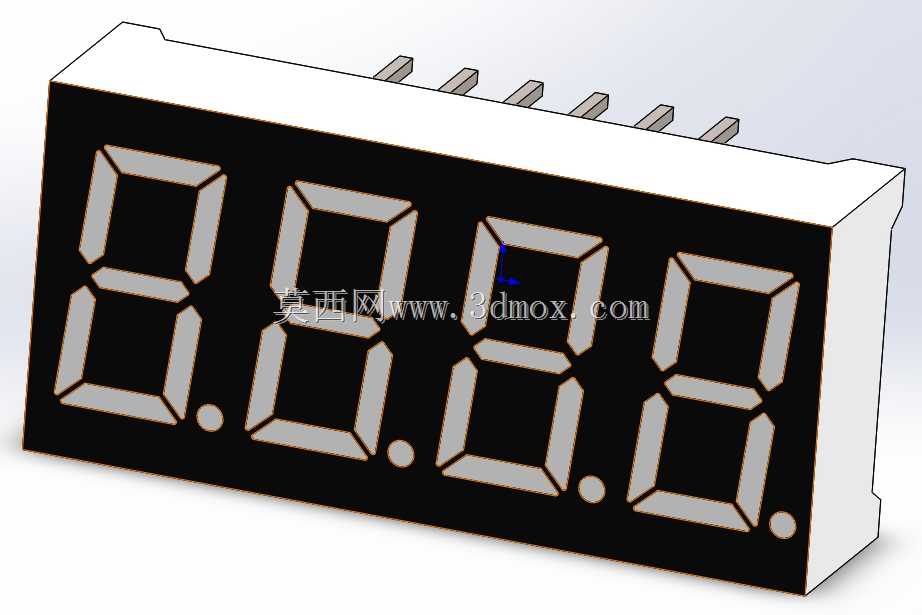

做嵌入式控制类项目的结构设计时，数显器件的选型和安装匹配往往是容易被忽略的细节，很多新手工程师在做面板布局时只预留了显示窗口的尺寸，忽略了器件本体的引脚排布、背部凸起、安装限位的细节，最后打样回来要么装不进去，要么引脚和PCB焊盘对不上，要么显示面和面板之间留缝漏光，反而拖慢了项目进度。这个四位指示器件的三维模型，就是针对这类直插式四位共阴/共阳数码管做的1:1结构还原，完全按照实物的装配尺寸做的建模，不管是做面板结构校核、PCB布局配合，还是做整机装配干涉检查，都能直接调用，不用再对着 datasheet 一点点量尺寸画草图。

从实际应用场景来说，这类四位数码指示器件的适用面非常广，小到桌面级的温控模块、计数仪表、电源参数显示面板，大到工业设备的操作终端、小型检测设备的数值显示单元、开源硬件项目的参数输出模块，只要是需要直观输出四位数字量、带小数点状态指示的场景，基本都能用到这类器件。和段码液晶屏比，它的显示亮度更高，可视角度更大，在车间强光环境下也能清晰看清数值，而且驱动逻辑简单，不用复杂的段码驱动芯片，普通IO口加限流电阻就能驱动，对成本敏感的小批量设备项目来说性价比很高。

从功能特性上看，这个器件采用标准的0.56英寸四位八段数码管结构，每个显示位都带独立的小数点段，支持0-9数字以及部分简单字母的段码显示，顶部的12个直插引脚按照标准间距排布，引脚长度刚好适配1.6mm厚度的常规FR4板材，焊接后器件底部和PCB表面的预留间隙刚好满足波峰焊的工艺要求，不会出现引脚过短焊不上、或者过长顶到外壳内壁的问题。器件的显示面做了哑光黑的遮光边框，每个段码之间的遮光筋完全还原实物结构，能有效避免相邻段码点亮时的串光问题，不会出现显示数字发虚、轮廓模糊的情况。

设计思路上，建模的时候完全从装配校核的实际需求出发，没有做多余的外观美化，所有和装配相关的尺寸都严格按照实物公差做了还原：器件本体的外形长宽高、显示窗口到本体边缘的距离、引脚的直径和排布间距、每个引脚的位置度公差、背部的注塑脱模斜度、边角的圆角尺寸，都和实物保持一致。尤其是很多模型容易忽略的引脚根部的注塑封胶位置，也做了准确的还原，这个位置如果建模时没做对，做PCB封装的时候就会把焊盘画得太靠近本体，实际焊接时焊盘被塑胶挡住，容易出现虚焊的问题。另外显示面的突出高度也做了精准还原，做面板设计的时候，只要按照模型的显示面高度预留面板沉台的深度，装配后显示面刚好和面板表面齐平，既不会凹进去积灰，也不会凸出来被外物刮花。

外形尺寸与安装边界方面，这个器件采用直插式安装，不需要额外的固定卡扣或者螺丝，直接把引脚插入PCB对应的焊盘，焊接完成后就能靠引脚的拉力固定在PCB上，本体的长宽尺寸刚好适配常规的嵌入式面板开孔，安装时只需要在面板上开对应尺寸的矩形窗口，把器件的显示面从PCB侧对准窗口穿出，就能保证显示位置居中，不需要额外做定位结构。需要注意的是，器件背部的引脚伸出长度要提前和PCB布局做匹配，如果PCB背后有外壳结构或者其他元件，要预留足够的引脚剪脚空间，避免引脚过长和其他金属部件接触造成短路。另外器件的工作温度范围覆盖常规工业场景的需求，建模时也考虑了不同厂家同规格数码管的尺寸公差，把本体的外形尺寸做了合理的公差预留，只要是同规格的标准四位直插数码管，都能适配这个模型对应的安装空间，不会出现不同厂家物料装不进去的问题。

很多工程师在做这类电子配件的结构建模时，往往只画个大概的方块表示外形，忽略了引脚、倒角、注塑细节这些关键结构，最后做装配干涉检查的时候根本发现不了问题，等到实物打样回来才发现装不上，反而浪费了打样成本和项目时间。这个模型把所有和装配相关的细节都做了还原，不管是做整机结构设计时的空间校核，还是做PCB布局时的封装匹配，亦或是做面板开孔的尺寸参考，都能直接使用，能省去很多对着 datasheet 核对尺寸的时间，也能避免因为尺寸核对错误造成的装配问题。
