直插式红色轻触按键电子元件结构

日常接触的各类消费电子、工控小设备面板上，这类四脚直插红色轻触按键的出镜率极高，小到手持测温枪、计算器按键矩阵，大到工控设备操作面板的手动触发按钮、小型家电的功能选择键，都能见到这类元件的身影，它承担着人机交互最基础的通断触发功能，靠按压动作实现电路的瞬时接通，松开后自动复位断开，是低压信号回路里最常用的输入元件之一。

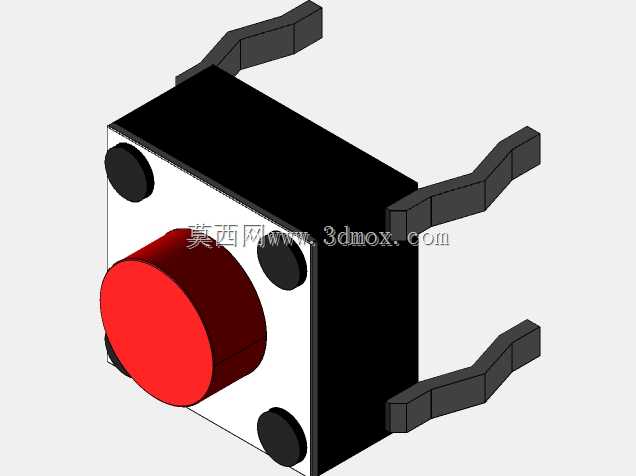

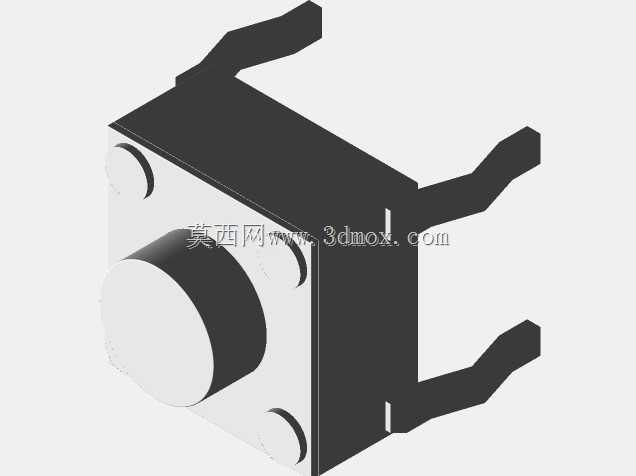

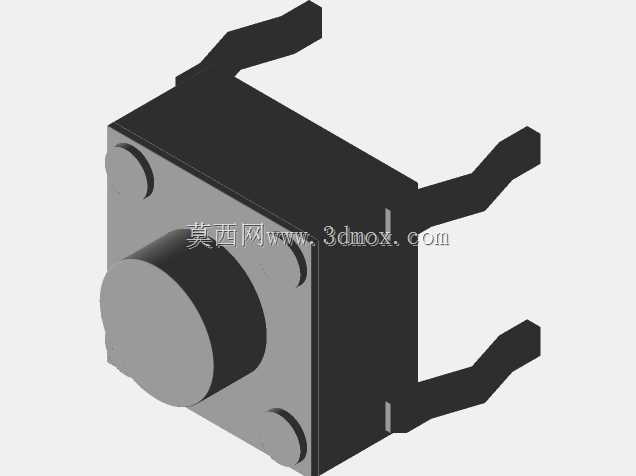

从结构设计逻辑来看，这款按键采用方型基座加圆形红色键帽的组合，基座选用黑色绝缘工程塑料注塑成型，材料本身具备不错的阻燃性与结构强度，能耐受波峰焊、回流焊过程中的短时高温，不会出现基座变形、引脚移位的问题。四个弯折成型的金属引脚从基座底部四角伸出，引脚采用镀锡铜材质，既保证了焊接时的上锡性能，也能在插装到PCB板后提供足够的机械固定力，避免日常按压时元件出现松脱。引脚的弯折角度经过精准计算，插装后引脚末端刚好能穿过PCB对应安装孔，伸出焊盘的长度控制在1.5mm左右，既不会因为过长导致焊接后锡尖突出影响板底绝缘，也不会因为过短造成焊接强度不足。

顶部的红色键帽采用高辨识度的亮红色塑料材质，一方面是在密集的按键矩阵里能快速定位功能按键，比如设备上的停止、复位这类需要快速识别的按键，常用红色做区分；另一方面键帽表面做了细微的磨砂处理，手指按压时不会打滑，按压行程控制在0.25mm左右，触发压力设定在160g上下，既不会因为压力太轻造成误触发，也不会因为压力过大导致长时间操作手指疲劳。键帽和基座内部的弹片结构直接联动，内部采用圆形金属弹片作为导通接触件，弹片表面做了镀金处理，能有效降低接触电阻，避免长期使用后出现接触不良、按键失灵的问题，正常使用场景下的机械寿命能达到10万次以上，足以覆盖绝大多数民用、工控设备的全生命周期使用需求。

从安装边界来看，这款按键的基座外形为6mm*6mm的正方形，本体高度包含键帽在内为5mm，四个引脚的横向、纵向间距均为4.5mm，PCB设计时对应的安装孔直径设定为0.8mm即可，焊盘直径设计为1.6mm就能满足焊接强度要求。布局时需要注意，按键本体周边要预留至少1mm的安全间隙，避免和周边的贴片电容、电阻等元件产生干涉，如果是面板安装的场景，面板上的开孔直径要比键帽直径大0.3mm左右，保证键帽上下活动时不会和面板孔壁产生摩擦卡滞，面板和PCB板之间的支撑柱高度要和按键本体高度匹配，保证键帽伸出面板的高度在1.2mm-1.5mm之间，既方便手指按压，也不会因为伸出过长容易被外力磕碰损坏。

实际选型应用时，这类按键多用于30V以下的直流信号回路，额定导通电流一般在50mA以内，不能直接接入强电回路做电源开关使用，这点是结构设计和电路设计时需要特别注意的边界。如果是用在经常有油污、粉尘的工业场景，还可以在键帽外部加装配套的硅胶防水帽，提升元件的防护等级，避免粉尘、液体进入按键内部造成弹片氧化接触不良。建模时要特别注意四个引脚的弯折弧度，不能做成直角弯折，否则实际生产时引脚容易因为应力集中出现断裂，弯折处的圆角半径控制在0.3mm左右，既符合冲压生产的工艺要求，也能提升引脚的抗疲劳强度，在插件、焊接以及后续的使用过程中，引脚能承受一定的外力拉扯不会断裂。基座内部的弹片安装槽尺寸要和弹片外径做0.1mm的间隙配合，既不能间隙过大导致弹片移位造成触发失灵，也不能间隙过小导致弹片按压后无法正常复位。
