适配20毫米管径的3D打印机管体支撑固定架

在桌面级FDM3D打印机的结构改装与日常运维场景中，耗材输送路径的管体固定一直是容易被忽略但直接影响打印稳定性的细节，这款适配20毫米外径管体的支撑固定架，正是针对这类场景设计的结构件。从实际使用场景来看，这类支架主要用于固定耗材导向管、冷却风管或是设备走线的防护套管，避免管体在设备运行过程中随打印头移动产生晃动、剐蹭，或是长期悬空出现弯折堵料的问题，不少DIY改装的桌面级设备在加装远程挤出结构、辅助冷却风道时，都需要这类定制化的固定支架来完成管路的路径约束。

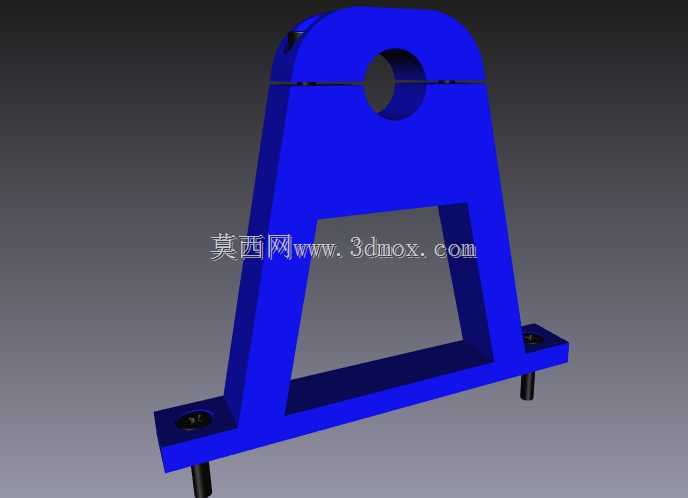

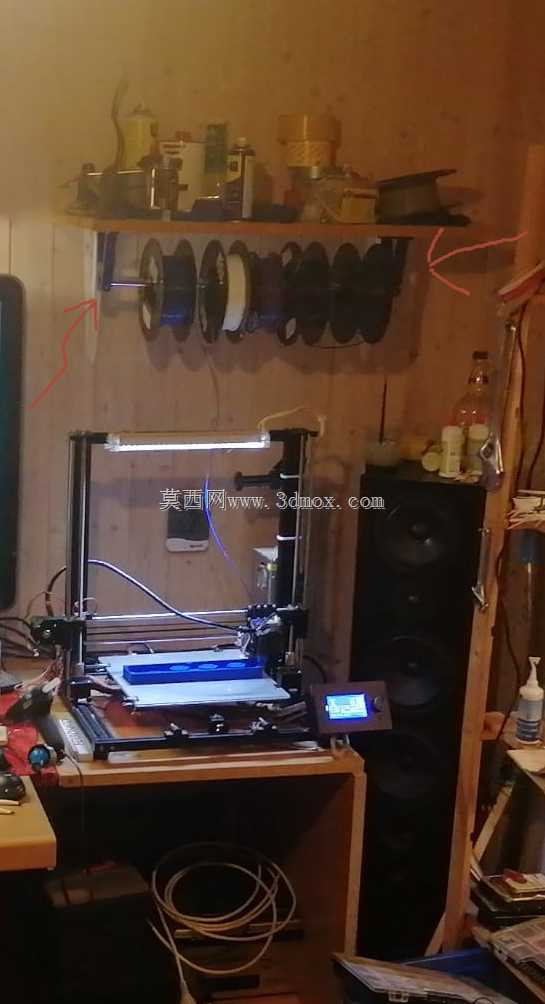

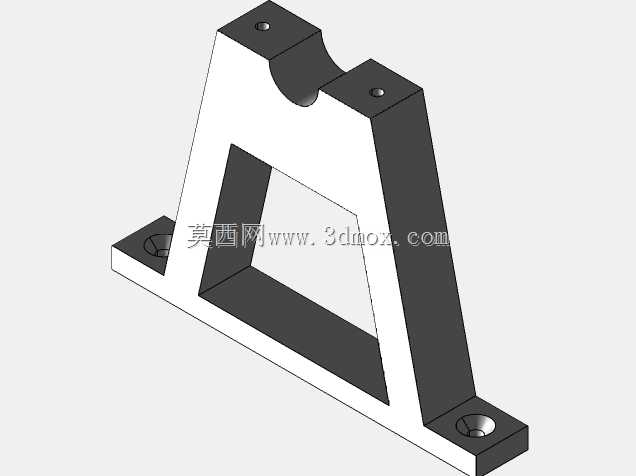

从功能特性上看，这款支架采用三角支撑的主体结构，底部设置两个带安装孔的固定支脚，支脚预留的通孔适配常规的内六角螺栓安装，可直接固定在设备的铝型材框架或是钣金安装面上，安装后整体结构刚性充足，不会因设备运行的振动产生松脱。支架上部的夹持位采用半开式配合锁紧孔的设计，可将20毫米外径的管体稳稳卡入夹持腔，上部的两个锁紧孔可通过顶丝或是螺栓收紧夹持间隙，适配管壁存在小幅公差的各类管材，同时不会夹伤管壁较薄的PTFE耗材管或是PVC风管。支架中部的镂空三角结构并非单纯为了减重，在实际受力场景中，管体夹持位受到的侧向力会通过两侧的支撑肋传导到底部安装面，相比实心结构在相同耗材用量下抗侧向形变能力提升近40%，完全能满足桌面级设备运行时的受力需求。

设计思路上，这款支架完全围绕3D打印设备的实际安装边界做适配，没有冗余的结构设计。首先是夹持孔径严格匹配20毫米的常用管体外径，不需要额外加装衬套就能直接使用，降低改装的配件成本；底部安装孔的孔距参考了主流2020、3030铝型材的槽位间距，安装时不需要额外打孔，直接利用型材原有槽位就能完成固定，适配市面上绝大多数开源桌面级3D打印机的框架尺寸。整体外形的安装边界控制十分紧凑，支架总高度不超过80毫米，横向最大宽度不超过60毫米，安装后不会与打印头的运动路径产生干涉，哪怕是在打印行程边缘位置安装，也不会影响打印平台的最大成型范围。

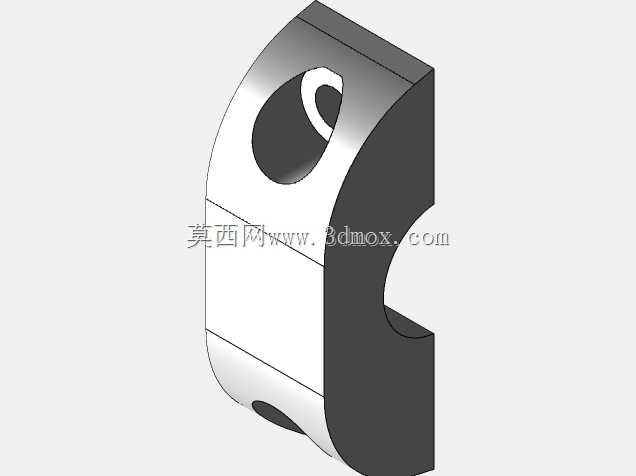

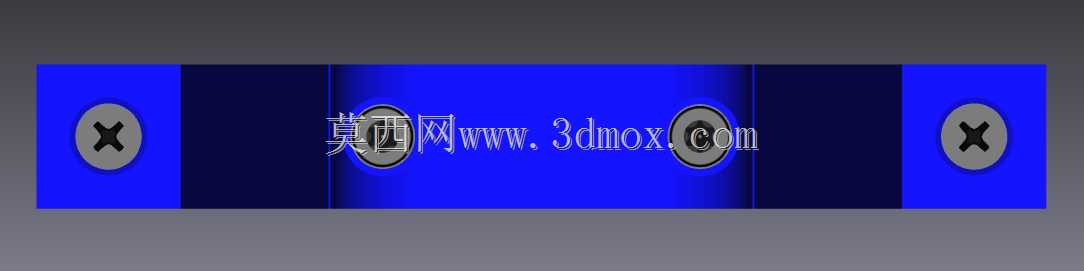

从实际安装的细节来看，支架底部的两个支脚做了小幅的下沉凸台设计，安装时凸台可卡入铝型材的槽位内，起到预定位的作用，拧螺栓时不需要额外手扶定位，单人就能完成安装操作。上部的夹持位内壁做了细微的防滑纹路处理，当管体插入后，哪怕锁紧螺栓的扭矩没有达到最大值，也能避免管体在长期拉扯下出现轴向窜动，尤其是远程挤出机的耗材导向管，一旦出现窜动就会导致耗材送料长度出现误差，直接影响打印件的层厚精度，这个细节设计刚好规避了这类问题。另外支架侧面预留的小圆孔可作为辅助走线孔，固定管体的同时还能收纳设备的信号线、加热线，让设备内部走线更加规整，避免线路散乱剐蹭到运动部件。

在实际使用测试中，这款支架不仅能用于3D打印机的管路固定，在小型自动化设备的气路管固定、桌面工作台的线缆套管固定场景中也能通用，只要安装面的孔位匹配、管体外径符合20毫米的尺寸要求，都能实现稳定的固定效果。结构设计上没有采用复杂的曲面造型，所有的加强筋、安装位都采用直边过渡，不管是采用FDM工艺打印制作，还是采用机加工方式批量生产，都能快速加工成型，不需要特殊的工装夹具，生产制造成本极低。对于结构设计从业者来说，这类小支撑件的设计逻辑很有参考价值：不需要追求复杂的外观造型，围绕实际安装场景的边界、受力需求、安装便利性做优化，就能做出实用性极强的结构件，很多设备改装中的痛点，往往就是靠这类看似简单的小零件解决的。
