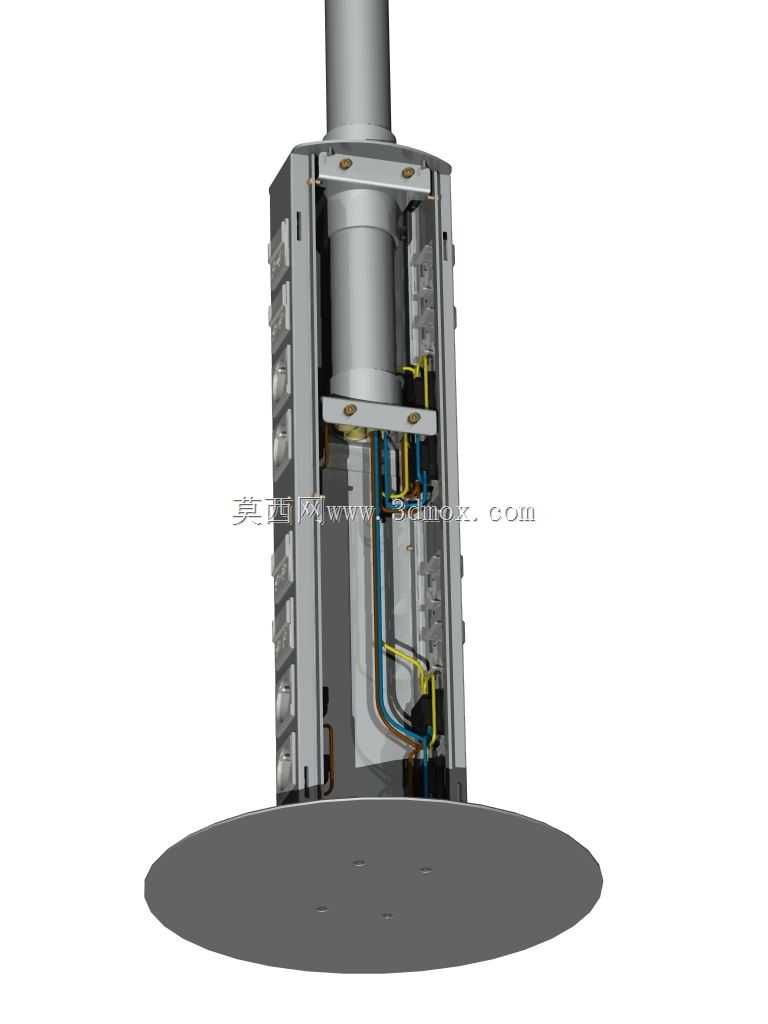

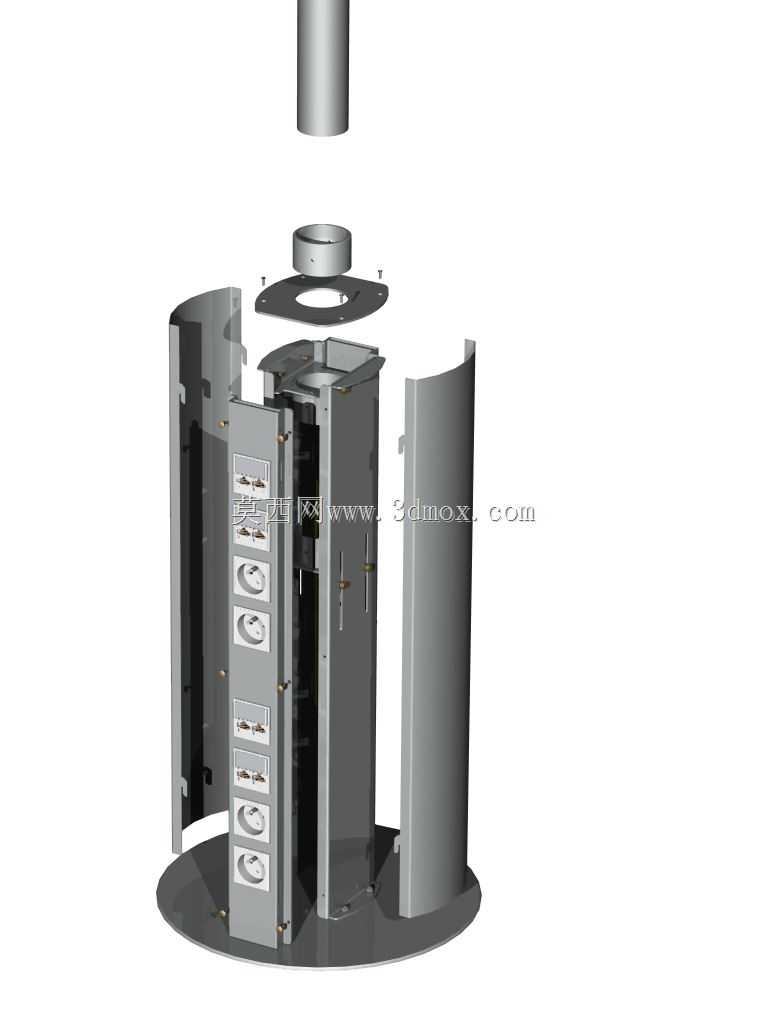

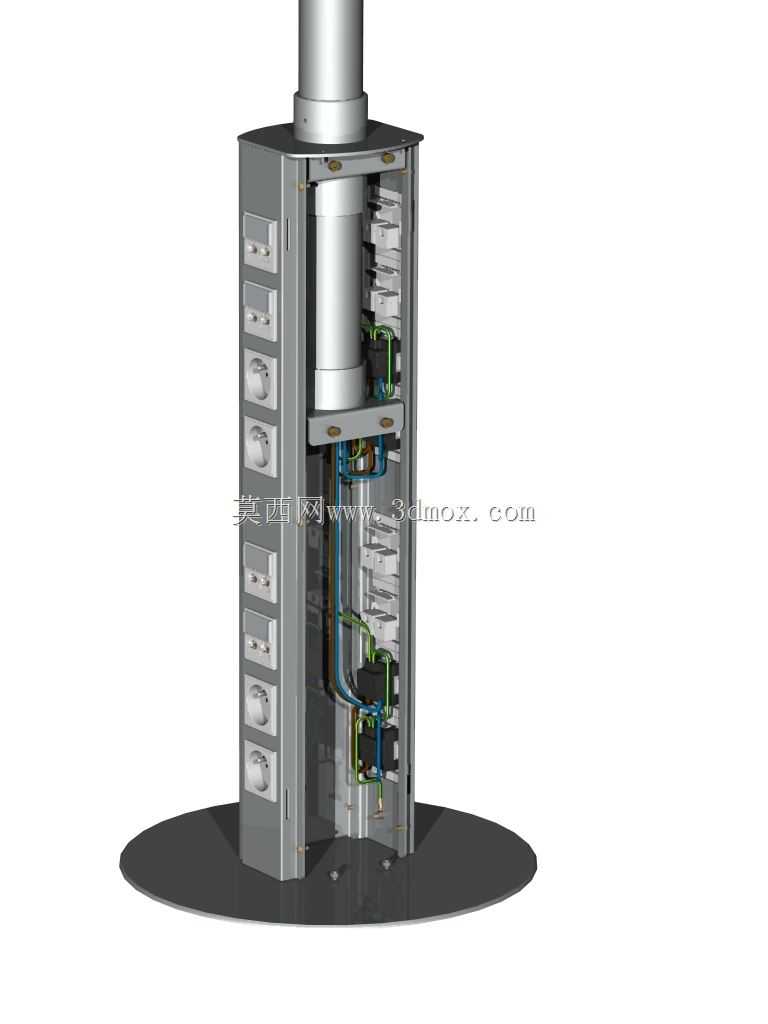

模块化电气安装导轨分配组件结构

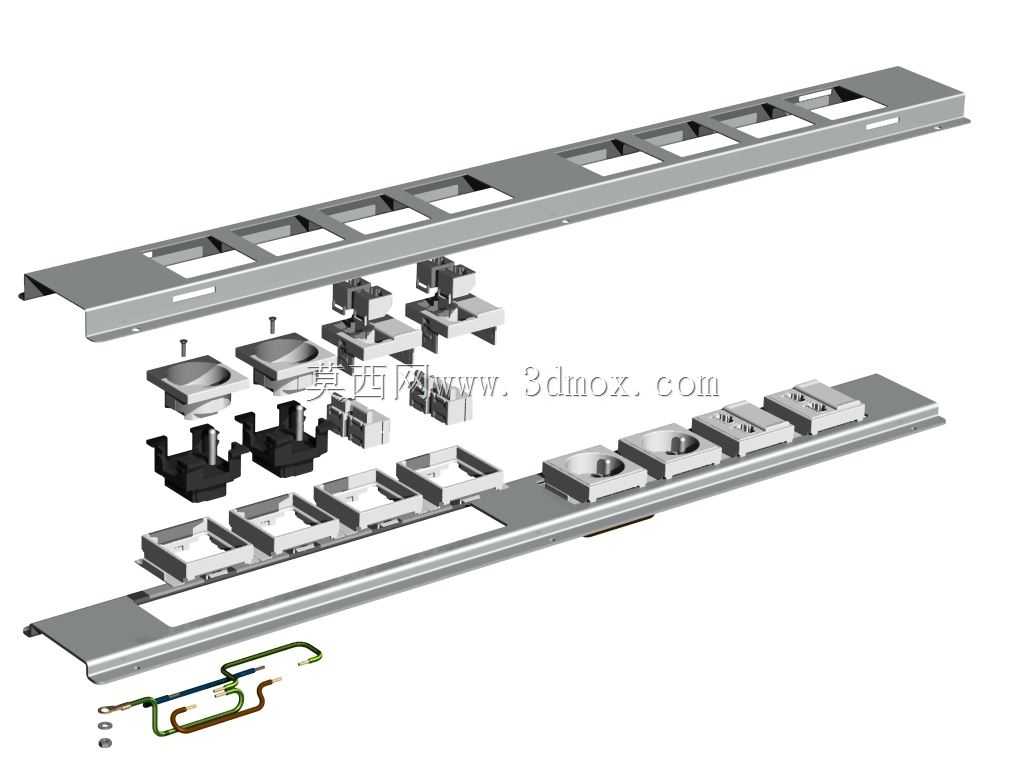

这套分配组件主要应用在低压电气柜内部的布线场景，是柜内二次回路分线、元件安装集成的核心承载结构，日常在工业控制柜、PLC柜、变频柜的内部装配环节经常用到，解决传统柜内布线零散、元件固定无统一基准、后期维护查线困难的问题。从结构拆分来看，整套组件分为上下两根平行的冷轧钢安装导轨基体、多组嵌入式功能模块、底部跨接导电件三个核心部分，导轨采用标准C型槽结构，槽口尺寸适配常规电气卡扣的安装公差，导轨本体上预冲的多组方形定位孔，是为了给嵌入式模块提供精准的安装定位，避免模块在导轨上滑动移位，每段导轨的两端预留了安装固定孔位，孔距符合电气柜内横梁安装的通用孔位标准，不需要现场二次打孔就能直接固定在柜内的安装梁上。设计的时候没有采用传统导轨上零散卡装元件的方式，而是把分线、转接、固定的功能做成了独立的模块化单元，每个模块都自带卡扣结构，对准导轨上的预冲方孔按压就能卡入到位，不需要额外的螺丝固定，装配的时候能根据柜内实际的回路数量灵活增减模块数量，不会出现导轨长度冗余或者模块安装位不足的情况。模块之间的电气连接通过底部的异形导电铜排实现，铜排做了折弯成型处理，表面镀锡防氧化，每个模块底部都有对应的接触弹片，卡入导轨后就能自动和铜排导通，不需要后期单独给每个模块做跨接线，能减少60%以上的柜内二次接线工作量，同时避免人工接线时出现的虚接、错接问题。导轨的外形宽度控制在45mm，和常规DIN导轨的安装占用空间一致，不会额外占用柜内的布线空间，两根导轨的平行间距设计为120mm，预留了足够的手部操作空间，后期维护更换模块的时候，不需要拆卸相邻的其他元件，直接按压模块的解锁卡扣就能单独取下故障模块，更换时间能压缩到10秒以内。导轨本体的板材厚度选用1.5mm的冷轧钢板，表面做了静电喷塑处理，绝缘性能符合低压电气设备的安全标准，同时能抵御柜内潮湿环境带来的锈蚀问题，模块的外壳采用阻燃PA66材质，阻燃等级达到V0级，即使出现回路过载发热的情况，也不会出现外壳熔融引燃周边线缆的风险。在实际选型适配的时候，这套组件可以直接替换传统的导轨加分线端子的组合结构，整体安装高度比传统结构低8mm，对于柜内纵深空间不足的紧凑型控制柜适配性更好，导电铜排的载流量按照16A的常规二次回路标准设计，能满足绝大多数控制回路的分线需求，不需要额外核算载流量参数。设计过程中特意规避了传统安装结构的几个常见问题：一是导轨上的定位孔采用冲压成型，孔位公差控制在±0.1mm，模块安装后不会出现左右晃动的情况，避免长期使用后接触弹片移位导致的接触不良；二是模块的卡扣结构做了加强筋设计，反复拆装50次以上也不会出现卡扣断裂的情况，满足设备全生命周期内的维护拆装需求；三是底部的导电铜排和导轨之间做了绝缘隔离层，即使铜排出现意外松脱，也不会和金属导轨接触导致短路故障。这套结构在实际投产前做过对应的振动测试，在10-200Hz的振动频率下，模块不会出现松脱移位，导电接触电阻始终保持在0.5mΩ以下，能适应有振动工况的设备配套控制柜使用，比如机床配套控制柜、生产线设备控制柜这类存在持续振动的应用场景，不会因为振动导致接线故障。
