可调节液晶显示器悬臂支架结构设计

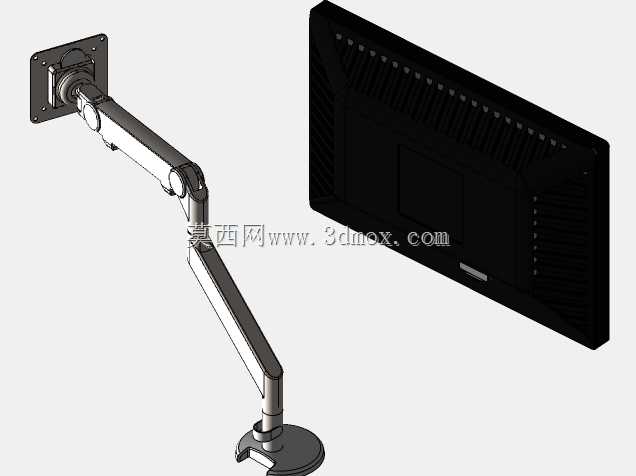

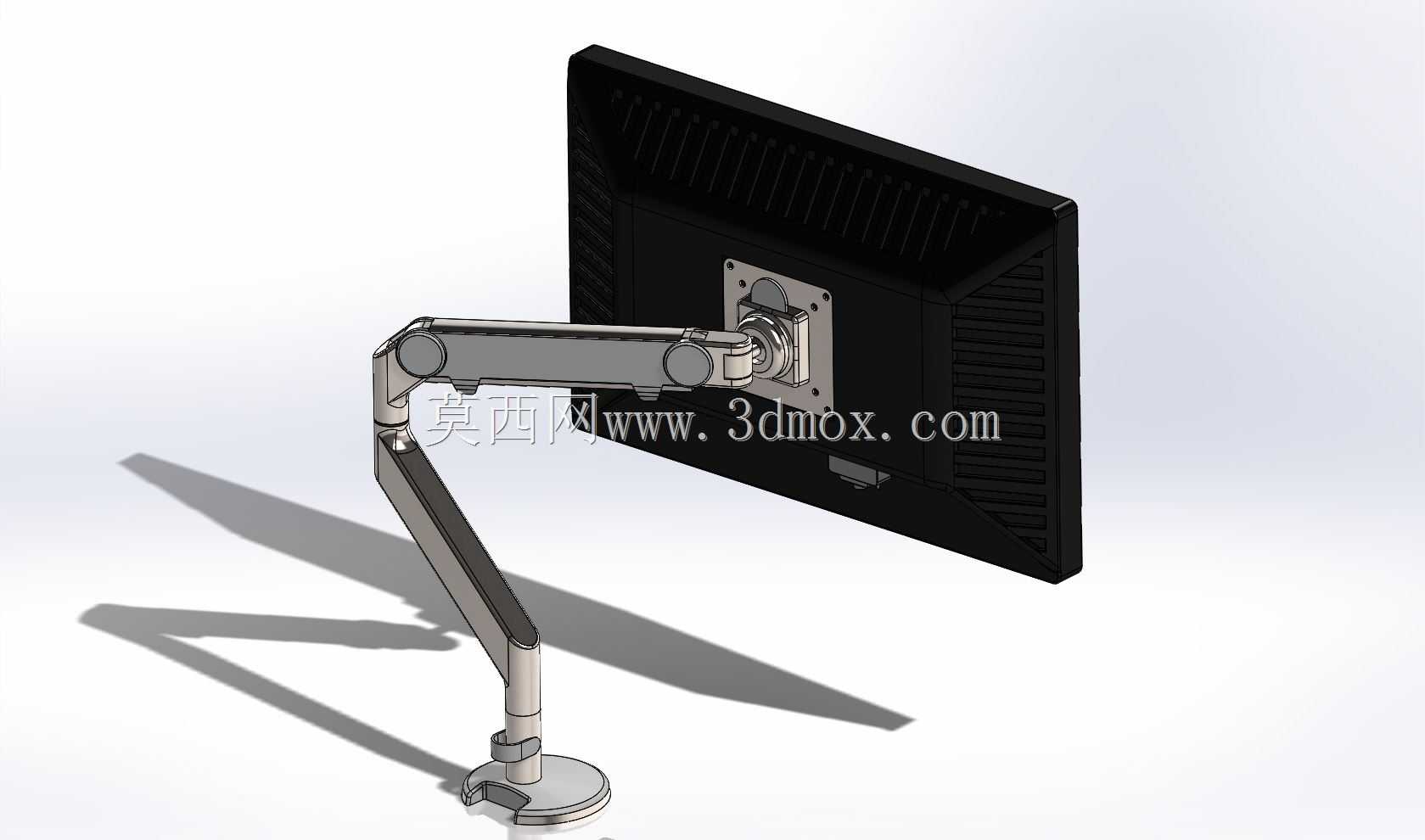

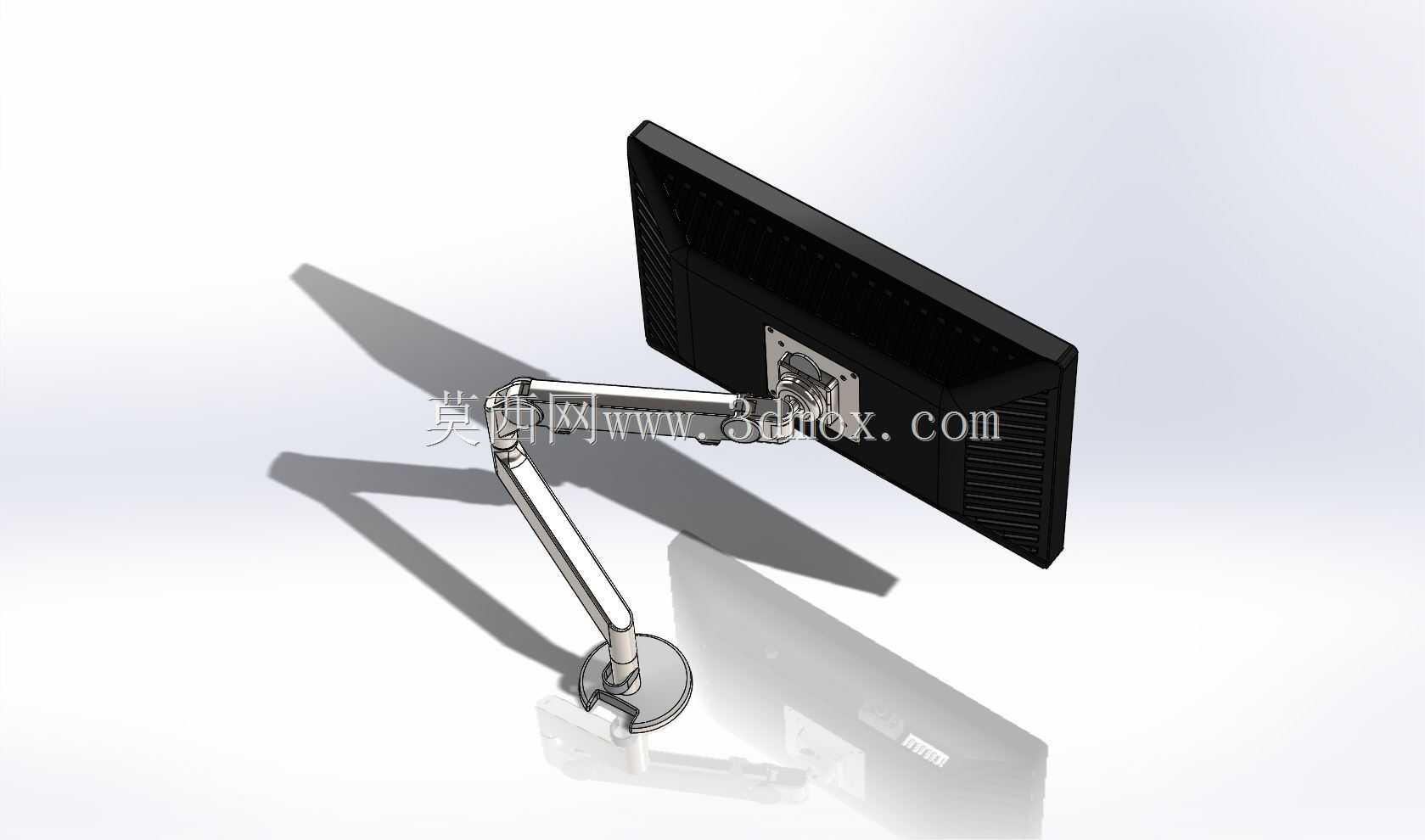

日常办公场景中，固定高度的显示器往往无法适配不同身高使用者的视线高度，长期低头或仰头观看屏幕极易造成颈椎劳损，而这款悬臂式显示器支撑结构，正是为解决桌面显示设备的灵活布置需求设计的。从实际使用场景来看，它既可以用在普通员工的办公工位，承载常规尺寸的液晶显示器，也能适配工业操控台的平板显示终端，甚至在设计工作室的绘图工位、监控室的多屏排布场景中，都能通过自身的多关节调节能力，将屏幕调整到最符合人体工程学的观看位置，减少长期伏案作业的身体负担。

从功能特性上看，这款支撑结构采用多段铰接式悬臂设计，每一段关节都配备了阻尼调节结构，使用者可以根据屏幕的实际重量调整关节阻尼力度，既保证调整角度时的顺滑手感，又能在位置确定后提供足够的保持力，避免屏幕出现下垂、偏移的问题。悬臂的底座采用桌面夹持式安装结构，不需要在桌面打孔，就能通过夹紧结构固定在常规厚度的办公桌面边缘，不会破坏现有桌面的完整性，同时底座内部设置了走线通道，显示器的电源线、信号线可以顺着悬臂内部的空腔排布到桌面下方，避免桌面线缆杂乱缠绕，保持工位整洁。靠近屏幕安装端的铰接结构支持屏幕的横竖屏旋转切换，对于需要处理竖版文档、编写长代码的使用者来说，不需要额外拆卸屏幕，只需要转动安装板就能完成屏幕方向切换，适配不同的作业内容需求。

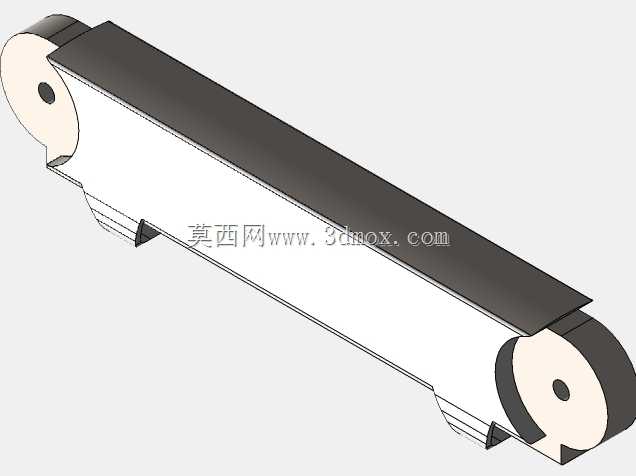

在设计思路上，这款结构优先考虑了承载稳定性与调节灵活性的平衡，悬臂的主受力臂采用薄壁异形截面的金属结构，在保证整体结构强度、控制自身重量的前提下，尽可能提升悬臂的伸展范围，让屏幕可以在桌面上方的三维空间内自由调整位置，既可以推到桌面最远端腾出桌面操作空间，也可以拉近到适合精细查看内容的距离。关节处的铰接轴采用耐磨金属材质，配合阻尼垫片，能够承受长期反复调节带来的磨损，保证结构长期使用不会出现松旷、卡顿的问题。屏幕安装端采用标准VESA安装孔位设计，能够适配市面上绝大多数符合通用安装标准的液晶显示器、小型平板显示设备，不需要额外定制转接件，降低了使用者的安装适配成本。

从安装边界与尺寸适配来看，这款悬臂的底座夹持结构可以适配10mm到60mm厚度的桌面，不管是常规的密度板办公桌面、实木工作台，还是部分金属框架的工业操作台，都能通过调整夹持螺栓的行程完成固定。悬臂完全收拢时的整体长度较短，不会占用过多桌面后方的空间，完全伸展时可以达到接近半米的水平延伸距离，足够覆盖单人工位的桌面操作范围。垂直方向上，悬臂的升降调节范围可以覆盖坐姿状态下人眼视线的常规高度区间，从桌面上方200mm到500mm的高度区间都能稳定停留，配合关节的俯仰角度调节，能够让屏幕中心始终与使用者视线保持平齐，减少颈部的弯曲角度。结构整体的承重范围覆盖了常规尺寸办公显示器的重量区间，从十几寸的小型监控显示屏到二十七寸左右的常规办公显示器，都能稳定支撑，不会因为承重不足出现结构变形。

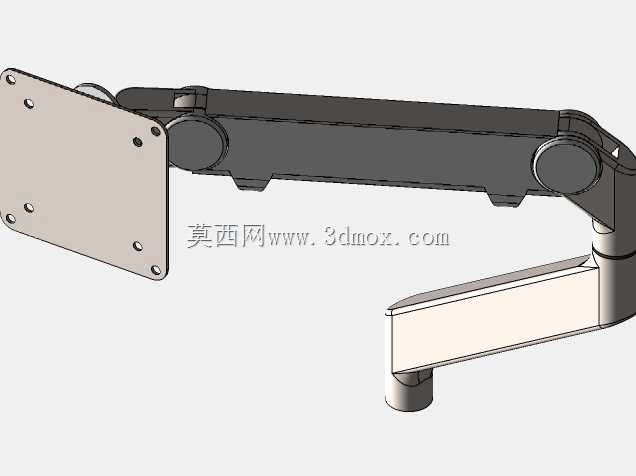

在细节处理上，悬臂的所有铰接位置都做了圆角过渡处理，没有尖锐的棱角，避免调整屏幕时磕碰划伤；关节处的阻尼调节结构采用内置式设计，不会突出到悬臂外侧，既保证了外观的简洁，也避免调节结构积灰影响使用寿命。底座与桌面接触的位置配备了柔性防滑垫片，既可以增加夹持结构与桌面的摩擦力，防止悬臂受力时出现滑动，也能避免夹持结构夹伤桌面表面的涂层或漆面。整个结构的运动过程做了干涉校验，在各个关节调节到极限位置时，都不会出现结构件之间的硬碰撞，也不会夹到内部排布的线缆，保证调节过程的顺畅与安全。
