面板家具用三合一连接件三维结构设计

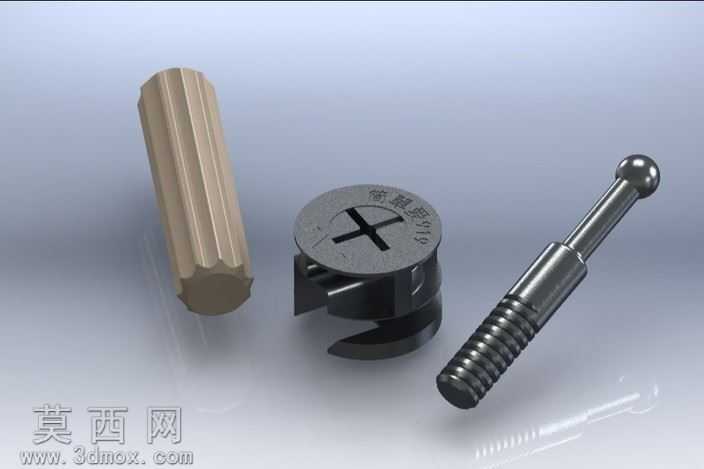

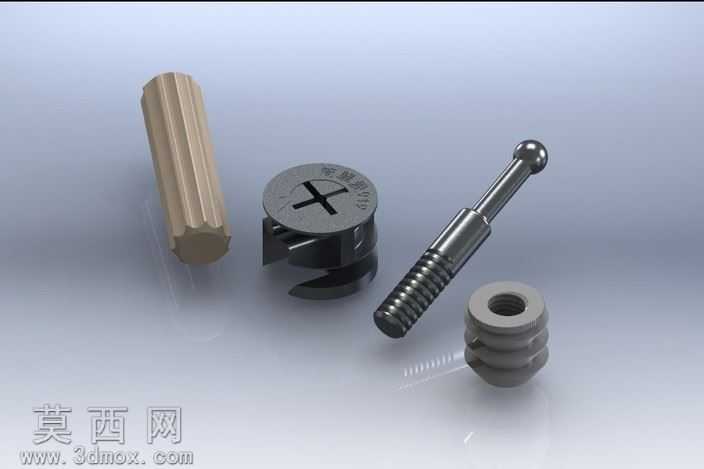

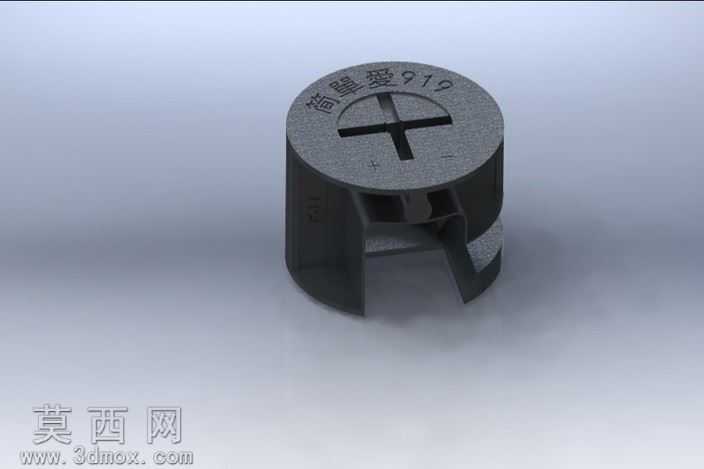

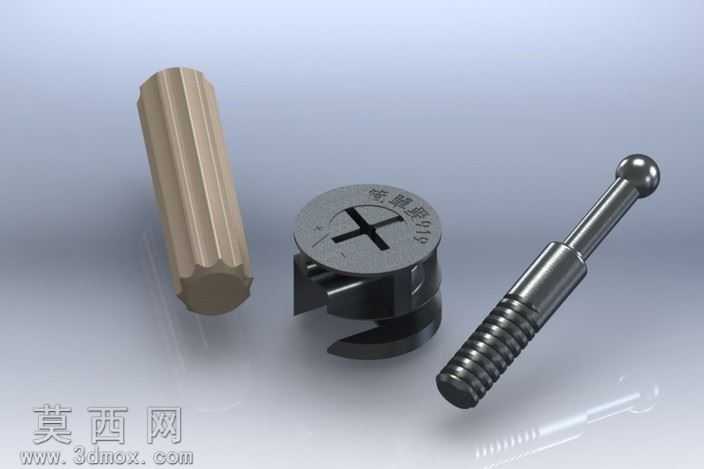

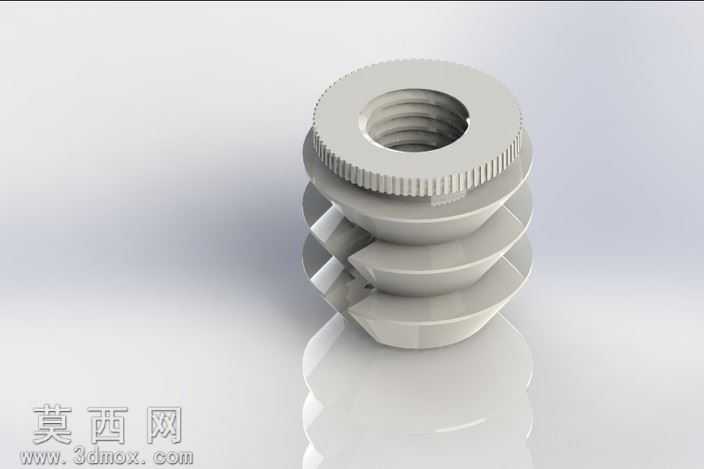

本作品为面板家具配套使用的三合一连接组件三维建模成果，建模过程严格遵循板式家具五金配件的实际生产尺寸标准，完整还原了整套连接件的三个核心组成构件：带纵向防滑齿纹的预埋膨胀胶粒、带十字调节槽的偏心锁紧轮、端部带球形导向头的半牙连接杆。建模阶段首先依据家具五金的通用装配公差要求，绘制各零件的基准草图，通过拉伸、旋转、扫掠等基础特征命令构建零件主体结构，针对偏心轮上的十字调节槽、侧面锁紧卡口、表面标识字符，采用切除拉伸、包覆特征完成细节刻画，保证调节槽的深度、卡口的弧度完全匹配实际锁紧行程需求；针对连接杆部分，区分光滑导向段、外螺纹锁紧段、端部球形定位头的不同直径参数，通过螺旋线扫描生成标准牙型的螺纹结构，还原螺纹段的牙距、牙深参数，保证与偏心轮锁紧结构的匹配度；针对预埋胶粒部分，通过圆周阵列生成纵向的多道防滑齿纹，还原胶粒塞入板材预钻孔后的防转、防脱出结构特征。材质渲染阶段，针对不同零件的实际材质分配对应材质属性：偏心锁紧轮与连接杆采用锌合金金属材质，调整金属粗糙度参数模拟电镀后的哑光金属质感，还原金属表面的细微反光效果；预埋胶粒采用增强尼龙材质，调整漫反射颜色为浅米色，添加细微的塑料颗粒质感纹理，模拟工程塑料的哑光表面特性。场景搭建采用柔和的渐变浅蓝背景，添加三点式布光，主光从侧上方打亮零件主体结构，补光弱化零件阴影的死黑区域，轮廓光勾勒金属零件的边缘轮廓，提升渲染图的立体感与质感。整套模型的装配结构完全还原实际家具组装的逻辑：胶粒预先嵌入板材的预埋孔中，连接杆穿过待拼接板材的通孔后旋入胶粒的内螺纹孔，偏心轮嵌入另一块板材的安装孔后，通过十字螺丝刀旋转偏心轮即可卡入连接杆的环形卡槽，完成两块板材的垂直拼接锁紧，模型完整保留了各零件的装配间隙、活动行程，可直接用于家具组装演示、五金配件选型参考、产品宣传渲染等场景，建模过程中对所有尖锐边角添加了符合五金生产标准的微小倒角，避免应力集中的同时还原真实产品的工艺细节，螺纹段与光杆段的衔接处做了平滑过渡处理，胶粒端部做了导向倒角方便塞入板材预钻孔，每一处结构细节都对应实际量产产品的工艺要求，没有冗余的建模特征，模型拓扑结构规整，可直接导出为多种格式用于不同的三维应用场景。
