拆解结构展示的工业用交流异步电机

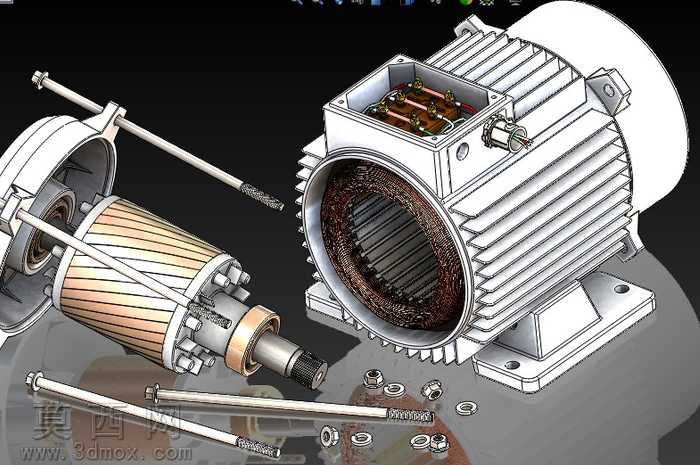

本作品为工业交流电机的全拆解结构三维建模成果，建模过程严格遵循三相异步交流电机的实际生产尺寸规范，完整还原了电机从外到内的全部组成部件。建模阶段首先搭建电机的外部壳体结构，针对机座表面的平行散热筋做了等距阵列处理，保证每一条散热筋的厚度、间距、凸起高度完全一致，还原真实电机的散热结构设计；端盖部分精准还原了轴承安装位的止口结构、螺栓过孔的同轴度公差，同时对吊环安装位、底座安装脚的沉孔结构做了细节刻画，保证装配时的位置匹配度。内部核心部件建模中，定子部分还原了硅钢片叠压形成的铁芯结构，对铁芯内圈均匀分布的定子槽做了精细化处理，槽内嵌入的绕组线圈按照实际绕组分相排布逻辑制作，端部绕组的绑扎固定结构也做了还原，同时还原了接线盒内部的接线端子排、绝缘隔板、电缆进线防水接头的细节结构。转子部分完整呈现了转轴、硅钢片叠压转子铁芯、铸铝导条与端环的鼠笼结构，转轴上的轴承安装位、轴伸端的键槽、挡圈槽都按照机械加工标准制作，配套的深沟球轴承还原了内圈、外圈、滚动体、保持架的完整结构，可清晰展示轴承的配合关系。拆解展示的附属配件包含不同长度的通体螺栓、六角螺母、平垫圈、弹簧垫圈等紧固件，每类紧固件都按照国标尺寸建模，螺纹部分做了真实的螺旋纹理还原，避免简化建模带来的失真。渲染阶段采用金属质感材质区分不同部件：机座与端盖使用铸铝哑光金属材质，定子绕组使用绝缘漆包裹的紫铜材质，转子导条使用铸铝材质，紧固件使用镀锌亮面金属材质，转轴使用调质钢哑光金属材质，不同材质的粗糙度、反光度参数经过反复调试，让各部件的材质区分清晰可辨。整体采用爆炸拆解视角排布所有部件，各部件沿电机轴向按装配顺序依次排列，既清晰展示每个独立零件的外形结构，也能直观呈现零件间的装配位置关系与配合逻辑，可用于电机结构教学、装配工艺演示、产品宣传展示等场景，帮助观者快速理解交流电机的内部构造与工作原理。
