航模用2820规格750KV外转子无刷电机

做航模动力选型快六年，经手的外转子无刷电机少说也有上百款，28系列的电机一直是中小型固定翼、多旋翼航模里的黄金动力段，这款2820规格750KV的外转子无刷电机，刚好卡在1.2-2kg起飞重量航模的动力适配区间，不管是做休闲飞的塞斯纳类上单翼固定翼，还是四轴航拍载机，都能找到合适的搭配逻辑。先从实际应用场景说，这类KV值的外转子电机，适配的螺旋桨尺寸通常在10-12寸之间，搭配3S锂电池时输出扭矩足够带动大尺寸低速桨，推力冗余能做到30%以上，不会出现满油爬升时动力掉转的情况，要是搭配4S电池，还能适配9寸高速桨，用在速度型的固定翼航模上也能满足平飞速度需求，除了航模场景，这类电机也常被用在小型电动滑板、桌面级小型传动试验台的动力源上，毕竟外转子结构的扭矩密度比同尺寸内转子电机高不少，低速段的出力特性更平顺。

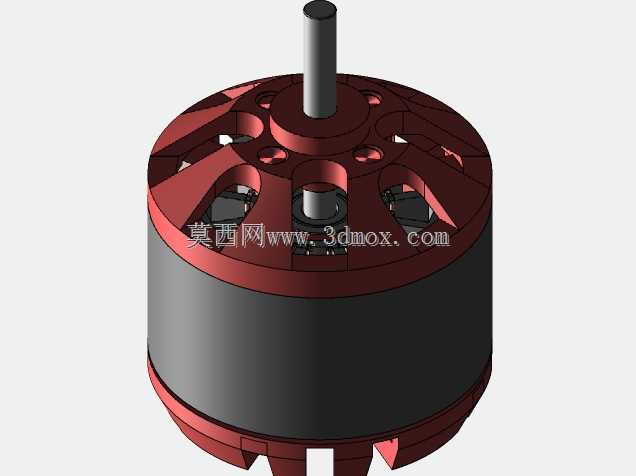

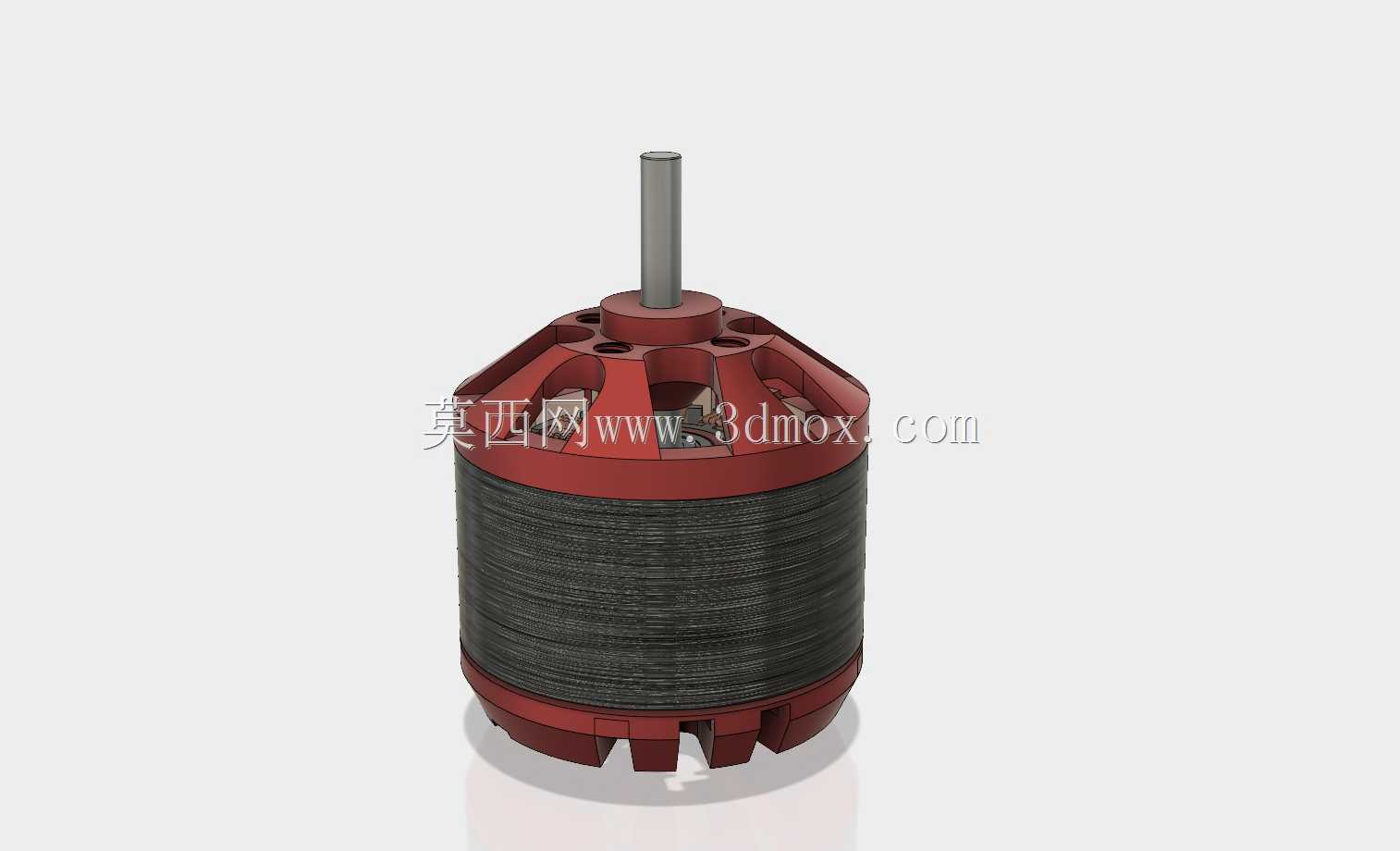

再说到产品本身的功能特性，外转子结构的设计本身就是把转子外壳作为旋转部件，定子绕组固定在中心基座上，这样的结构能让转子的转动惯量更大，运行时的转速稳定性更好，配合无刷电调的换向控制，低速段不会出现明显的顿挫感，电机的出线端从基座尾部引出，预留的线长足够在航模机身内部走线，不需要额外延长接线就能接至电调位置。顶部的输出轴采用台阶式设计，轴径匹配常规的螺旋桨桨夹安装孔，轴上的定位平面能防止桨夹转动时打滑，不需要额外打胶就能保证动力传输的可靠性。上下端盖都做了镂空通风槽，电机高负荷运行时，转子外壳转动带动的气流能顺着镂空槽穿过定子绕组的缝隙，把绕组产生的热量及时带出去，连续满油门运行三分钟的情况下，绕组温升能控制在合理区间，不会出现磁钢退磁的问题。

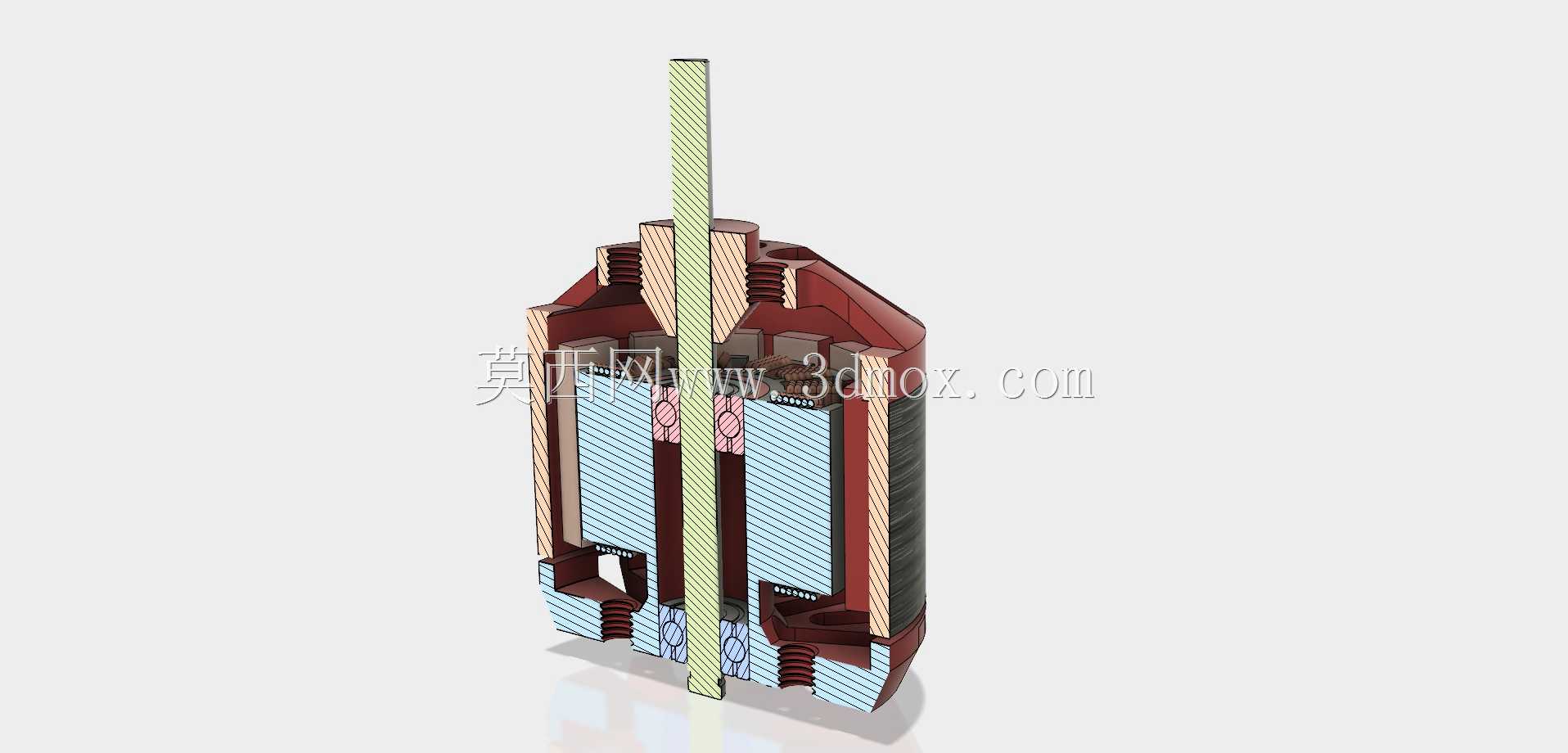

从设计思路上拆解这款电机的结构，定子部分采用多槽矽钢片叠压结构，叠片之间的绝缘处理到位，能有效降低涡流损耗，绕组采用多股并绕的方式，兼顾了大电流通过能力和槽满率，不会因为槽满率过低导致绕组松动，也不会因为槽满率过高给嵌线工序带来难度。两端的端盖采用高强度工程材质，重量比金属端盖轻30%左右，同时能保证足够的结构强度，在航模出现轻微炸机的情况下，端盖不会轻易出现开裂变形，只要输出轴没有弯曲，电机就能正常工作。转子磁钢采用表贴式安装，磁钢和转子外壳之间的粘接强度足够，高转速下不会出现磁钢脱落的问题，磁钢的充磁方向为径向充磁，和气隙之间的磁场耦合效率更高，能减少无用的磁场损耗。

最后说安装边界的相关尺寸，这类2820规格的电机，定子直径为28mm，定子叠厚为20mm，这也是型号命名的核心依据，电机整体的最大外径比定子直径略大，主要是转子外壳和端盖的壁厚占用了部分尺寸，安装孔位采用行业通用的16/19mm双孔距设计，适配市面上绝大多数的航模电机安装座，不需要额外打孔改装就能直接固定在航模的防火墙上。输出轴的伸出长度足够安装常规的桨夹和桨罩，不会出现桨夹固定不到位的情况，电机尾部的出线位置做了防弯折处理，走线时即使出现小角度的弯折，也不会磨破线皮导致短路。实际选型时要注意，这款电机的KV值为750，不适合搭配过小尺寸的螺旋桨，否则会出现空载转速过高，电流超过电调承载上限的问题，搭配螺旋桨时要先做地面拉力测试，确认工作电流在电调和电池的承载范围内再装机飞行，安装时要保证电机的轴线和航模的推力线重合，避免出现飞行时的拉力偏移问题，固定电机的螺丝要选择合适的长度，不能拧入过深顶到定子绕组，否则会造成绕组短路烧毁电机。
