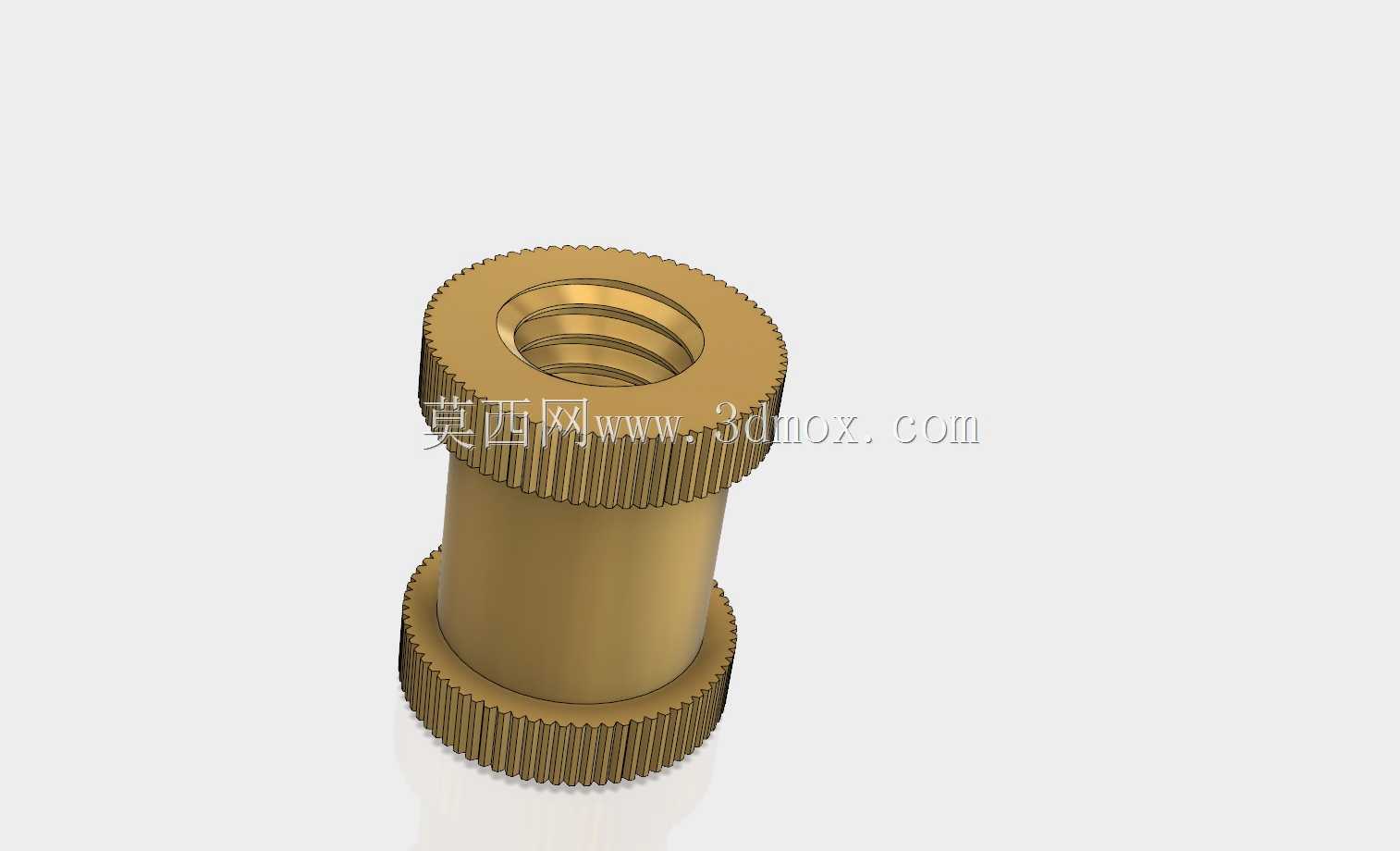

注塑预埋用双滚花M3铜螺母镶件

做消费电子外壳、小型家电塑料结构件的结构工程师，大概率都跟这类滚花铜镶件打过交道——很多刚入行的设计新人容易在这类小零件上踩坑，要么是预埋后螺母跟塑料基体转不动、拔脱力不够，要么是压装时把塑料柱撑裂，要么是注塑时螺母被熔料冲偏位，最后整批结构件返工。这款双滚花段的M3规格镶件，就是针对这些常见失效场景做的结构优化，适配M3螺纹的常规连接需求，公称长度6mm，刚好匹配多数壁厚3-5mm的塑料壳体的预埋深度。

先从实际安装场景说，这类镶件主要有两种装配路径：一种是注塑模内预埋，也就是合模前把螺母套在模具的定位芯轴上，注塑充模后塑料冷却收缩直接把螺母抱紧在壳体内；另一种是后压装，也就是塑料件注塑完成后，通过热熔或者冷压的方式，把螺母压入预先预留的安装孔内。两种场景下，这款镶件的结构都做了对应适配：两端的直纹滚花段，不是随便开的防滑纹，滚花的齿高、齿距都做了匹配，模内预埋时，熔融的塑料会充分填充到滚花的齿槽里，冷却后形成机械咬合，既可以防止螺母受扭转力时跟塑料基体发生相对转动，也能大幅提升轴向的抗拔脱力，避免装配螺丝时螺母被跟着带转、或者被螺丝拉脱。中间的光杆段，作用是给塑料提供足够的抱紧接触面，同时在压装时起到导向作用，避免压入过程中螺母歪斜，导致后续螺丝装配出现滑牙、偏斜的问题。

从尺寸边界来看，这款镶件的内螺纹是标准M3粗牙，适配常规的M3机丝、自攻螺丝不对，是机牙螺丝，螺纹通止规能满足常规装配要求，不需要额外攻丝。外圆的滚花段外径比中间光杆段略大一点，压装时预留的安装孔直径通常比光杆段大0.05-0.1mm，比滚花段外径小0.1-0.15mm，这样压入后滚花齿能轻微切入塑料孔壁，形成足够的抱紧力，又不会因为过盈量太大把塑料孔撑裂。整体长度6mm的设计，对应的塑料安装柱高度建议做到5.5-6.5mm，既不会因为螺母突出塑料表面影响装配贴合度，也不会因为螺母埋入太浅导致螺纹啮合长度不足，影响连接强度。

材料选用黄铜也是行业内的通用选择，黄铜的导热性好，热熔压装时能快速把热量传递给周边塑料，让塑料均匀软化填充到滚花间隙里，不会出现局部过热烧焦塑料的问题；同时黄铜的内螺纹强度足够，反复拆装螺丝也不容易出现滑牙，比铁质螺母的防锈性好，不会因为长期使用生锈污染塑料壳体，也比不锈钢螺母的压装适配性好，不会因为硬度太高压装时损坏塑料孔壁。

很多新人设计时容易忽略滚花的方向和分段，单段滚花的螺母在长一点的埋深里，容易出现中间段跟塑料结合力不足的问题，受轴向力时容易滑脱；这款做了上下两段滚花，相当于在两个位置形成机械锁止，不管是受扭转力还是轴向拉拔力，力都能分散到两段滚花的咬合位置，不会出现单点失效。另外两端的滚花段边缘都做了微小的倒角，不管是模内预埋时往定位芯轴上放，还是后压装时对准安装孔，都能快速导向，不会因为锐边刮伤模具或者塑料孔壁，提升装配效率。

在实际选型时，要注意根据塑料材质调整过盈量：如果是ABS、PC这类硬塑料，冷压的过盈量可以取小一点，热熔压装的过盈量可以稍大；如果是PP、PE这类软质、收缩率大的塑料，过盈量要适当加大，避免冷却收缩后螺母松动。另外安装柱的壁厚也要做够，M3规格的铜螺母，对应的塑料安装柱外径建议做到6-8mm，壁厚太薄的话，压装时很容易出现安装柱开裂的问题，这点是很多结构设计时容易遗漏的细节，不要只盯着螺母本身的尺寸，周边的安装结构也要匹配到位。

这类镶件的应用场景非常广，小到充电器外壳、路由器壳体，大到小型家电的控制盒、汽车内饰的塑料固定座，只要是塑料件上需要反复拆装螺纹连接的位置，基本都会用到这类铜镶螺母，相比直接在塑料柱上攻丝，预埋铜螺母的连接寿命要高很多，反复拆装十几次也不会出现滑牙的问题，连接强度也更稳定，能承受更大的锁紧力，不会因为螺丝锁太紧导致塑料柱开裂。
