12毫米圆柱型电感式接近检测传感器

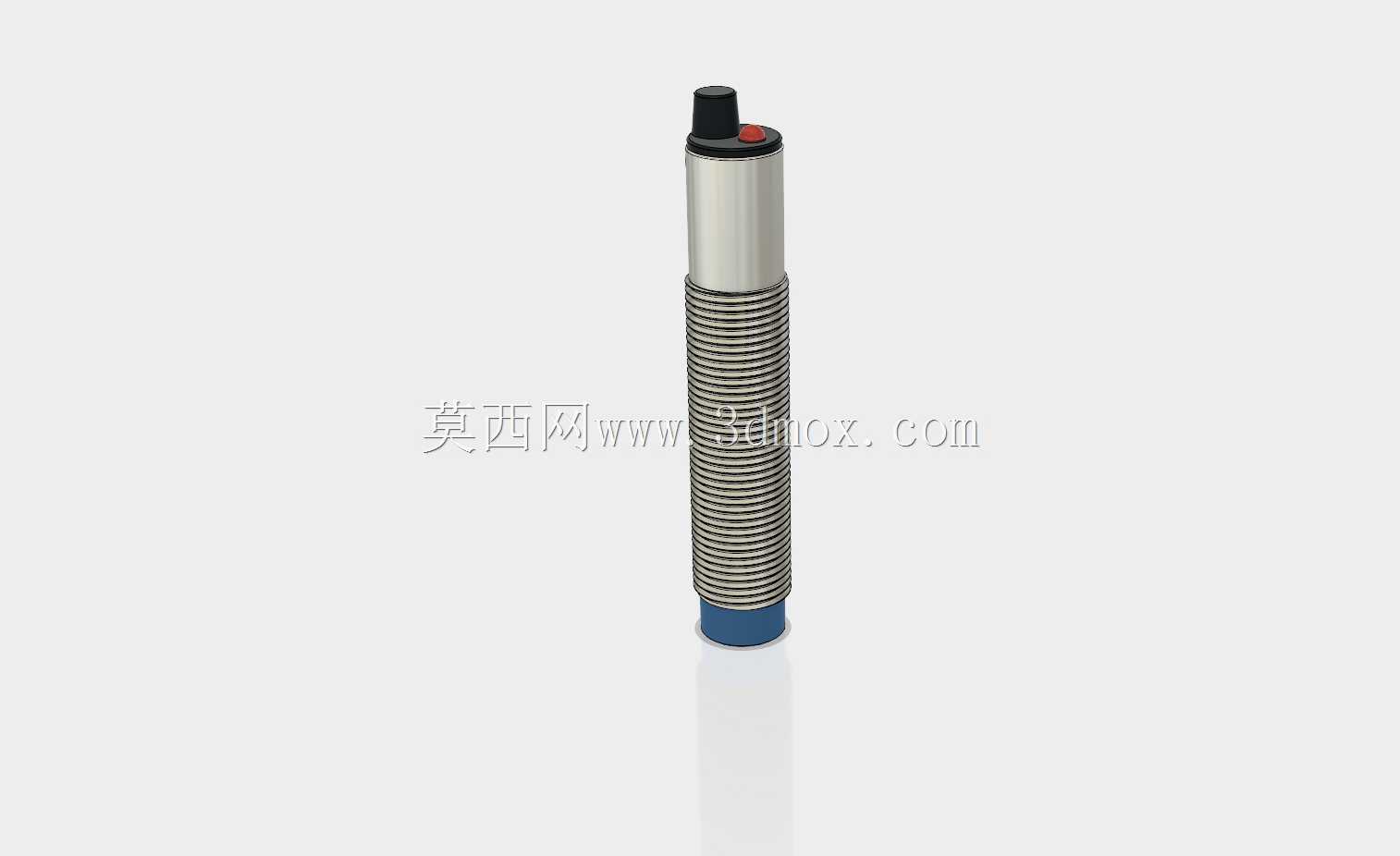

在自动化产线的工件到位检测、输送线的物料计数、机床夹具的工件装夹确认、装配工位的零件到位判定等场景里，这类12毫米直径的圆柱电感传感器是应用频次极高的检测元件，它不需要和被检测金属工件直接接触，就能输出可靠的开关量信号，避免了机械接触式检测带来的部件磨损、工件刮伤问题，长期运行的稳定性远高于接触式行程开关。从结构设计来看，这款传感器采用标准M12螺纹圆柱外壳，外壳主体为金属材质，表面加工有连续外螺纹，配套两个锁紧螺母就能完成安装固定，安装时可以根据实际检测距离需求，沿着螺纹轴向调整传感器的伸出长度，调整到位后拧紧两端螺母即可锁死位置，不需要额外设计复杂的安装支架，适配绝大多数设备的标准安装孔位，安装边界清晰，只要在安装面板上加工直径12.5毫米左右的光孔，就能将传感器穿入固定，不会和周边的管线、结构件产生干涉。传感器的感应端位于蓝色端面一侧，内部集成了振荡电路、检波电路、放大电路与输出电路，当有金属物体靠近感应端面时，金属内部产生的涡流会吸收振荡回路的能量，使得振荡幅度衰减，后续电路检测到这个变化后就会转换为通断信号输出，响应速度可以满足绝大多数中低速自动化设备的检测需求，不会出现信号延迟导致的工位误动作。顶部的黑色部件是传感器的状态指示灯，当传感器检测到金属物体处于有效检测范围内时，指示灯会点亮，现场调试人员不需要借助额外的检测工具，直接观察指示灯状态就能判断传感器的工作是否正常，大幅降低现场调试的时间成本。在实际选型应用中，这类12毫米直径的电感传感器通常检测距离在2毫米到4毫米之间，适合检测钢铁、铜、铝等各类金属工件，不同金属的检测衰减系数有差异，建模时已经将感应端的有效检测区域做了明确的结构标识，结构设计人员在做设备三维布局时，可以直接参考模型的外形尺寸预留安装空间，同时根据感应端的位置核算和被检测工件的安全距离，既保证检测可靠性，也避免传感器和运动工件发生碰撞。传感器的尾部预留了线缆出线位置，建模时还原了标准的出线结构，设计布线时可以顺着传感器尾部的方向规划走线路径，避免线缆弯折角度过大影响使用寿命。从结构细节来看，传感器的螺纹段长度覆盖了常用安装板厚的适配范围，不管是1毫米的薄钣金安装板，还是5毫米的厚铝型材安装板，都能通过锁紧螺母可靠固定，外壳的金属材质具备一定的抗磕碰能力，在车间复杂环境下不容易被外力损坏，感应端的蓝色材质为工程塑料，不会屏蔽检测信号，同时具备一定的耐油、耐切削液性能，可以适配机加工场景的使用环境。在做三维装配设计时，这款模型的外形尺寸完全按照实物1:1还原，所有的安装尺寸、外形轮廓都和实物一致，设计人员不需要额外测绘就能直接调用到设备装配体中，完成传感器的布局设计，同时可以在装配环境下模拟传感器的调整行程，确认在整个调整行程范围内都不会和周边的运动部件、固定结构产生干涉，提前规避现场安装时可能出现的空间不足问题。这类传感器的输出形式通常有NPN、PNP等不同类型，不过外形安装尺寸完全一致，建模时统一采用标准外形，不管选用哪种输出类型的产品，都可以直接套用这个模型完成布局，不需要重复建模。在物流分拣线的金属物料检测场景中，这类传感器可以安装在输送线侧边，检测经过的金属包装箱位置，触发后续的分拣动作；在自动化装配设备上，它可以安装在夹具旁，确认金属零件是否准确放置到夹具定位槽内，只有检测到零件到位后，设备才会启动后续的压装、拧紧工序，避免空打损坏设备；在机床设备上，它可以用来检测运动轴的原点位置、极限位置，相比传统的行程开关，没有机械触点磨损的问题，长期运行的维护量极低。
