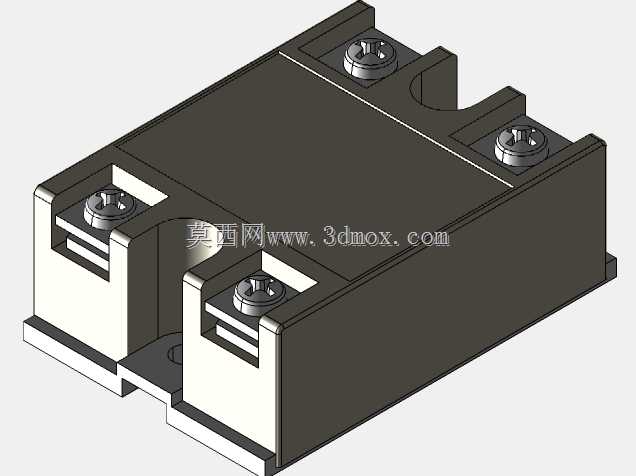

福特克单相直流固态继电器结构建模

项目分类:3D模型 发布时间:2021-10-25 ID:335497
  • 福特克单相直流固态继电器结构建模
  • 福特克单相直流固态继电器结构建模

在自动化产线的电控回路搭建、小型工控设备的通断控制场景里,直流控制直流的固态继电器是极为常用的电力执行器件,这款福特克SSR的三维建模完全参照实物的装配关系与安装边界完成,可直接用于电控柜布局仿真、元器件装配干涉检查等工程场景。不同于传统电磁继电器存在机械触点磨损、吸合弹跳、动作噪音大的问题,这类固态继电器采用半导体器件实现无触点通断,在频繁启停的直流负载控制场景中,使用寿命远超同容量的电磁式继电器,日常多用于加热模块直流供电通断、小型直流电机正反转逻辑互锁、工控板卡输出信号扩容等工况,能承受40A额定负载下的长期通流,输入端3-32V直流的触发范围可直接匹配PLC、单片机等控制器的输出电平,不需要额外加装中间继电器做信号转换,能大幅简化电控回路的布线复杂度。建模过程中优先还原了器件的实际安装边界,底部的金属散热安装基面做了精准的公差预留,两个主回路接线端子、两个控制端接线端子的螺丝沉孔深度、接线腔开口尺寸完全参照实物测绘,保证在做装配仿真时,匹配的接线端子、固定螺丝能顺利完成装配,不会出现干涉问题。外壳的阻燃塑料壳体做了等壁厚处理,侧面的散热卡槽、顶部的印刷标识区域都做了细节还原,端子旁的极性标识、负载端标识都对应实物的印刷位置,方便在做三维布线时快速识别接线点位,避免接反控制端导致器件烧毁。从结构设计角度看,这类固态继电器的核心发热区域集中在内部的功率半导体芯片上,建模时保留了底部安装面的平面度要求,在做整机热仿真时,可直接将该安装面与散热铝型材的接触面设置为导热耦合边界,模拟实际工作时的热量传导路径,方便工程师提前评估散热方案是否满足满负载运行的温升要求。器件的整体外形为长方体结构,四个接线端子分别布置在壳体两端的凸起台面上,每个端子的压线螺丝都做了独立的绝缘隔槽,避免接线时铜丝外露引发的极间短路,壳体两侧的安装缺口对应标准导轨安装或者螺丝固定的两种安装方式,建模时对安装缺口的倒角、固定孔的中心距都做了精准测绘,保证导出的工程图可直接用于安装面板的开孔定位。在实际设备选型时,这类直流固态继电器需要注意负载侧的额定电压不能超过器件标称值,同时要根据实际工作电流预留1.5-2倍的余量,避免启动瞬间的冲击电流损坏器件,建模时特意还原了器件本体的厚度尺寸,方便在排布电控柜内元器件时,预留足够的接线空间与散热间隙,不会出现器件装上去之后接线工具无法操作的问题。不同于交流固态继电器需要过零检测电路,直流控直流的固态继电器响应速度更快,动作时间在微秒级别,可用于需要高速通断的直流负载控制场景,比如直流电磁阀的快速启闭、LED光源的亮度调节等,这款模型的细节还原度足够支撑各类电控系统的三维布局设计,不需要设计师再单独测绘器件尺寸,能大幅缩短电控部分的设计周期。
