柜下抽拉式K杯收纳置物托架结构

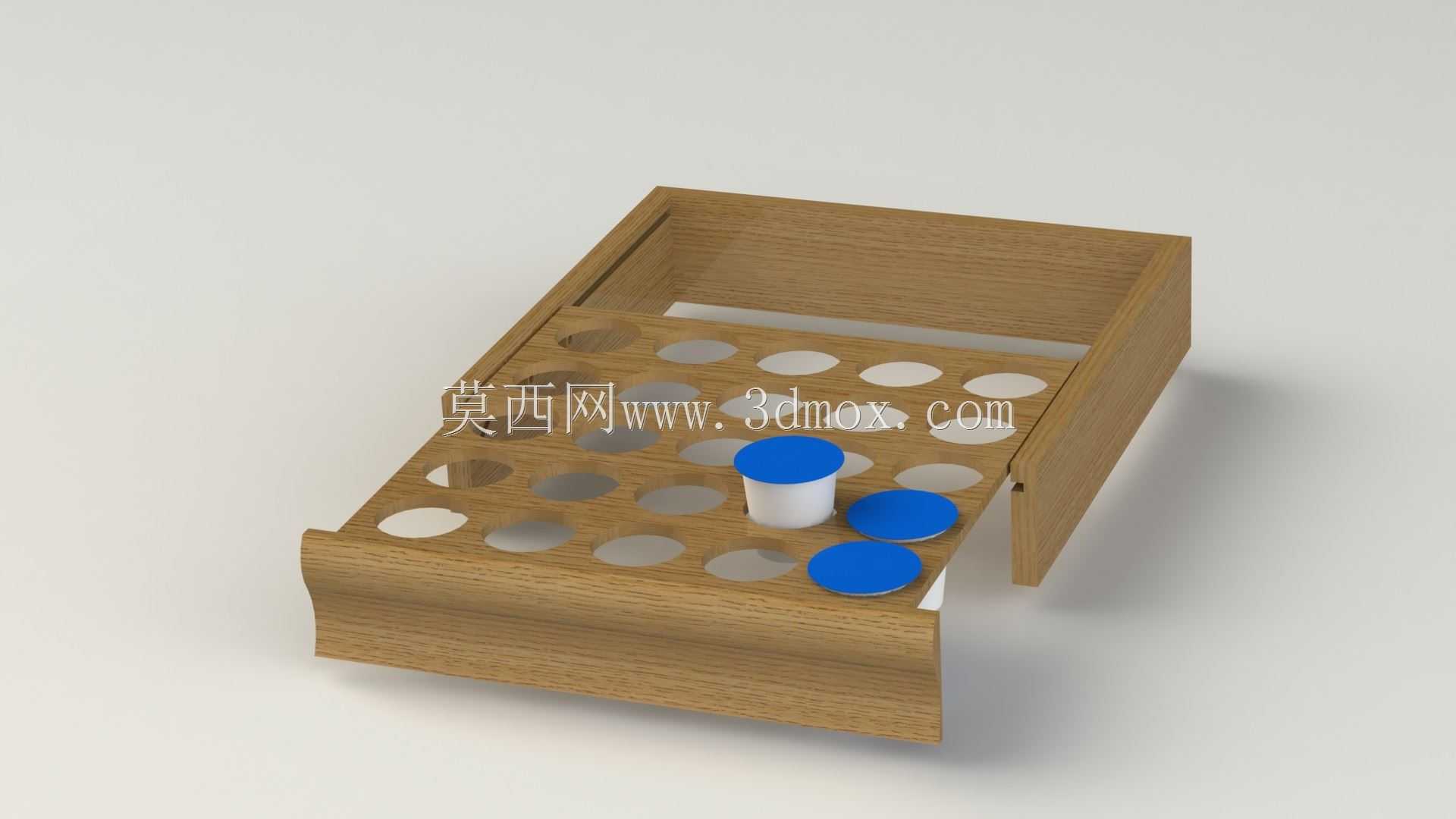

日常商用咖啡操作区或是家庭嵌入式咖啡角的柜下空间，往往因为进深大、高度有限，容易形成难以利用的死角，常规平放的收纳盒要么需要探身取物，要么拿取内侧物件时容易碰倒周边的胶囊杯，这款抽拉式托架正是针对这类柜下闲置空间做的适配设计，直接固定在吊柜底板下方，不占用台面操作面积，把原本难以利用的垂直空隙转化为规整的K杯收纳位。整体采用抽拉滑移的结构逻辑，托架主体为带围边的槽型结构，顶面排布25个圆形定位孔，每个孔位的内径刚好适配标准K杯的杯身外径，放置时杯身卡入孔位，杯沿搭在孔位边缘，不会因为抽拉动作出现滑移倾倒，每个孔位的间距预留了手指捏取的空间，取放时不需要额外调整周边杯体的位置，单指就能捏起杯沿取出。滑移结构采用侧边嵌入式的导向配合，托架两侧与固定在柜底的外框滑槽配合，抽拉时的行程做了限位设计，完全拉出时不会因为重心前倾出现脱落，抽拉阻尼适中，不需要额外加装拉手，前端下弯的卷边结构既是抽拉时的施力位，也能在托架推入时起到定位止挡的作用，避免推入过度导致后端碰撞柜体内壁。托架整体向下带有微小的倾斜角度，这个角度经过实际取放验证，既不会让放置的K杯因为倾斜出现滑出，又能在抽出托架时让所有杯体的上沿更靠近操作者视线，不需要低头探身就能看清每个孔位的杯体品类，装载补充K杯时，顺着倾斜的顶面可以快速将杯子滑入对应孔位，比水平放置的托架装填效率更高。安装边界上，托架的整体外廓尺寸适配常规家用吊柜的底板进深，固定时仅需要在外框的四个角位用自攻螺丝固定在吊柜底板下表面，不需要对柜体做开槽或是破坏性改造，外框的围边高度刚好遮挡托架的滑移间隙，从下方看没有外露的结构缝隙，不会积灰也更美观。槽型的主体围边高度刚好覆盖K杯的下半部分，即使抽拉过程中出现轻微的晃动，杯体也不会从侧边滚落，前端的卷边结构做了圆弧过渡，没有尖锐的边角，操作时不会划伤手部。孔位的排布采用错列对齐的方式，在有限的顶面面积内最大化排布收纳位，同时保证每个孔位周边都有足够的结构强度，长期使用不会因为杯体的重量出现孔位变形。滑槽的配合面做了减摩设计，抽拉时没有卡顿异响，长期反复抽拉也不会出现磨损松旷的问题，托架完全推入后，前端卷边与外框前端齐平，不会突出柜体下方，不会磕碰过往人员的头部。这类托架除了用于咖啡K杯的收纳，也可以适配同直径的小型胶囊、调味罐类物件，在奶茶店操作台、办公室茶水间的柜下空间都能适配使用，把零散的小物件做规整收纳，避免台面堆放杂乱，同时充分利用柜下的闲置垂直空间，不需要额外占用台面或是地面的收纳位置。
