八十英尺跨径混凝土箱梁桥施工构造

在桥梁施工领域，八十英尺跨径的箱梁桥是中小跨径市政、公路工程中极为常见的结构形式，这类结构的施工构造建模，核心价值在于还原现场支模、钢筋排布、混凝土浇筑的真实作业逻辑，而非单纯的几何外形复刻。从实际施工场景来看，这类箱梁桥的桥台与翼墙衔接部位，一直是现场支模的难点——翼墙与桥台的夹角存在多组复合切面，常规的整板支模很难贴合混凝土成型后的倒角需求，稍有偏差就会出现漏浆、棱角破损的问题，后期修补不仅耗费人工，还会影响结构外观的一致性。

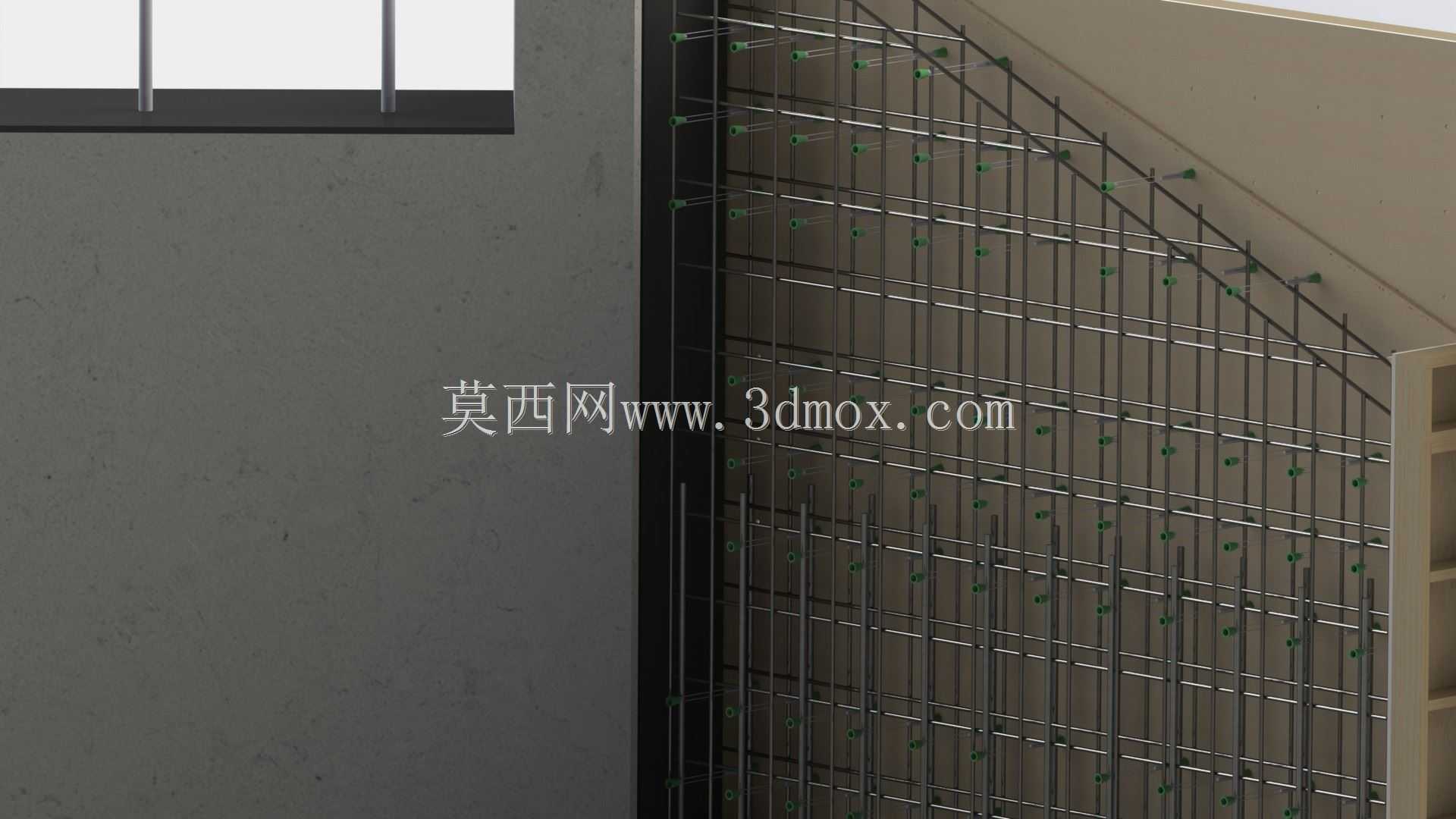

这套构造模型在设计时，特意还原了单侧桥台与翼墙的支模状态，隐藏了另一侧翼墙结构，就是为了清晰展示内部钢筋骨架、系墙拉结件、墙模面板的排布关系，让建模使用者能直观看到混凝土浇筑前的内部构造层次。现场实际作业中，钢筋的排布间距、保护层厚度都有严格的规范要求，模型里还原的钢筋配置逻辑，完全匹配现浇混凝土结构的施工规范，主筋、箍筋的穿插关系，拉结筋的伸出长度，都和现场作业的实际状态一致，没有做理想化的简化处理。

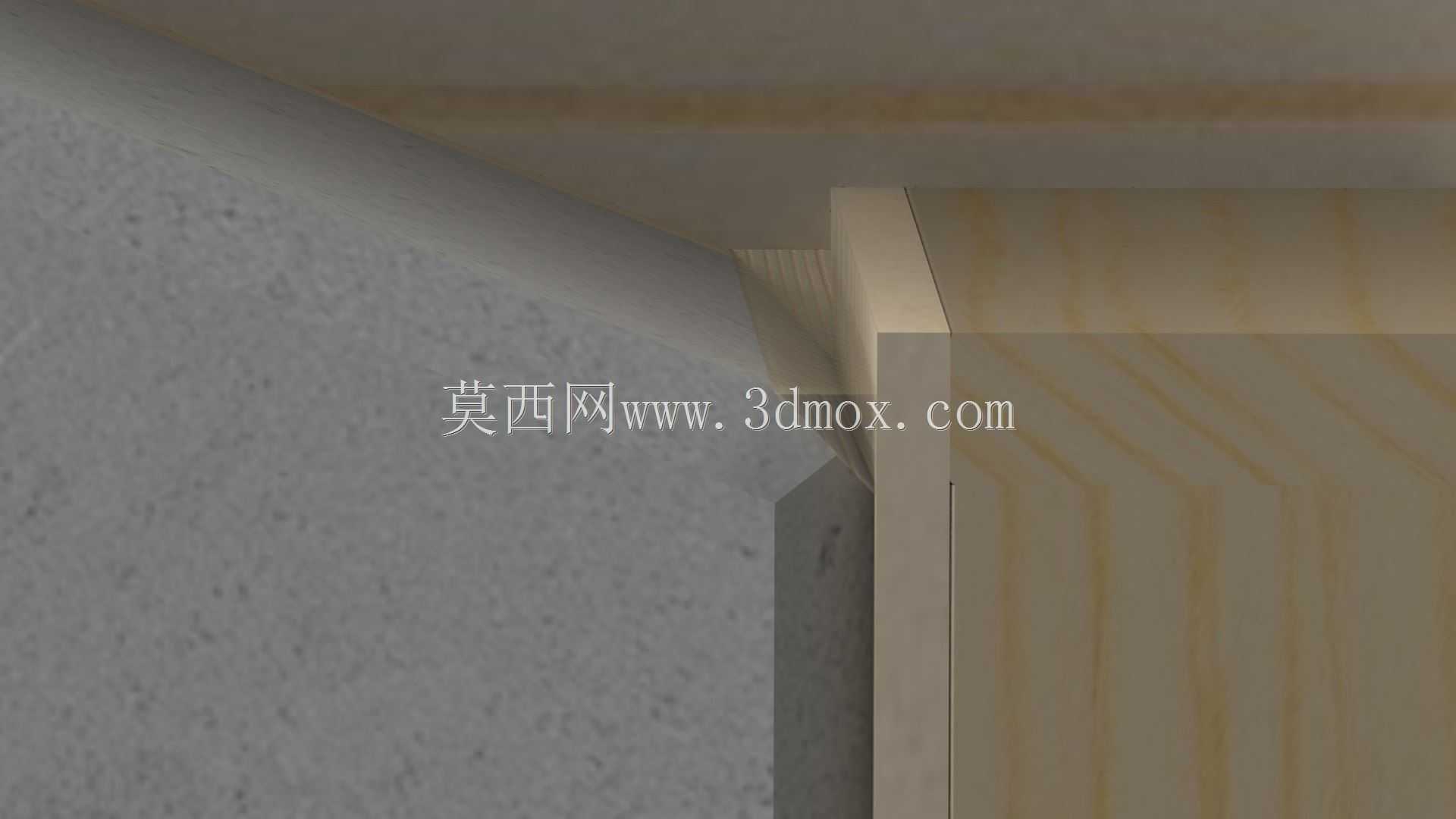

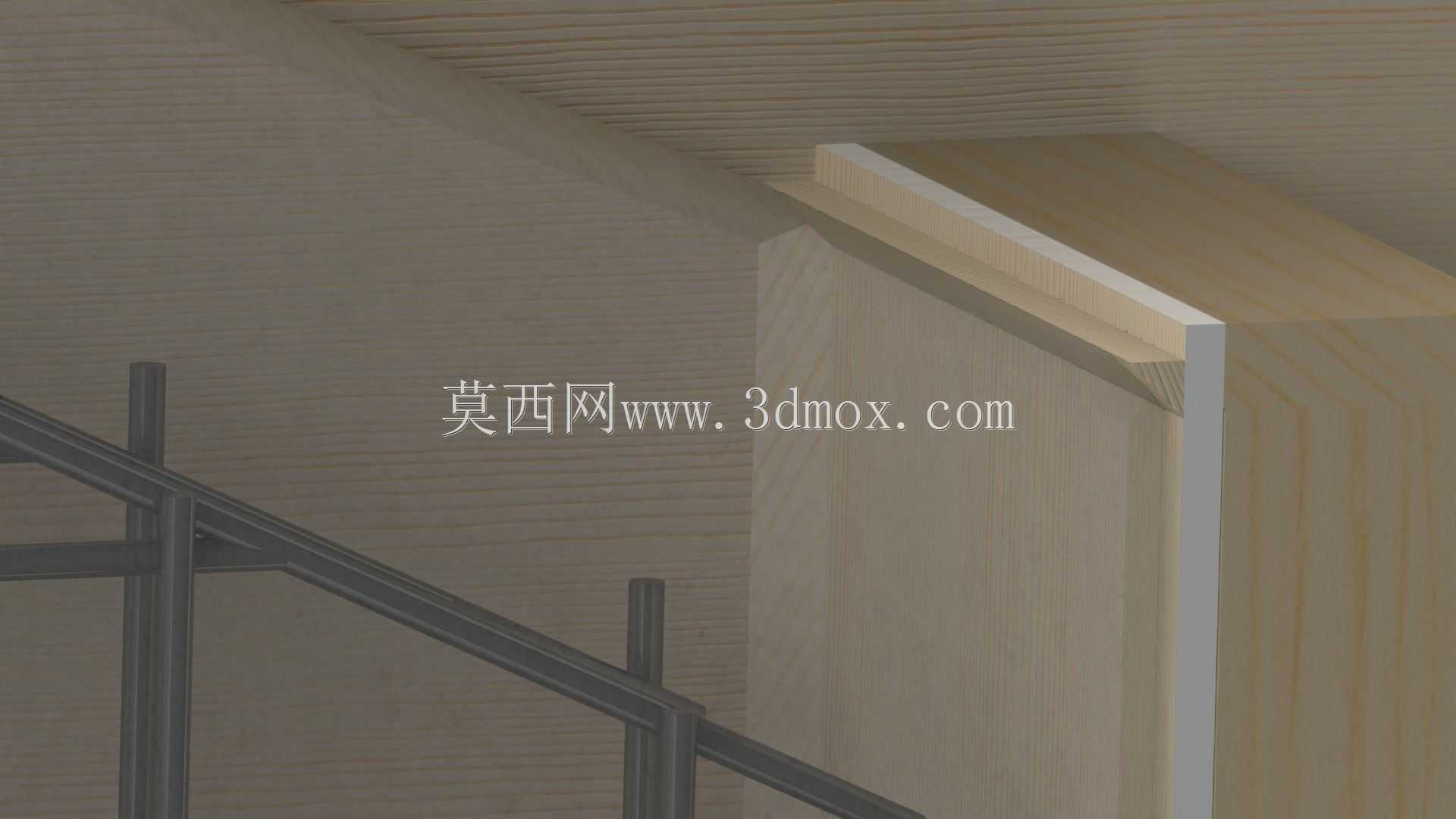

针对翼墙部位的倒角处理，建模时没有采用一体化的成型倒角模板，而是选用了工程中通用的10英尺长条倒角条，在装配环节做对应角度的切割适配。之所以采用这种处理方式，是因为现场施工时，翼墙与桥台衔接的阳角存在多个不同角度的复合切口，定制一体化倒角模板的成本高、适配性差，而通用长条倒角条可以根据现场实际测量的角度灵活切割，三根倒角条在阳角位置交汇拼接，既能保证倒角线条顺直，又能适配不同角度的切面需求，这种处理方式完全贴合现场的实操习惯，不是脱离实际的理想化设计。

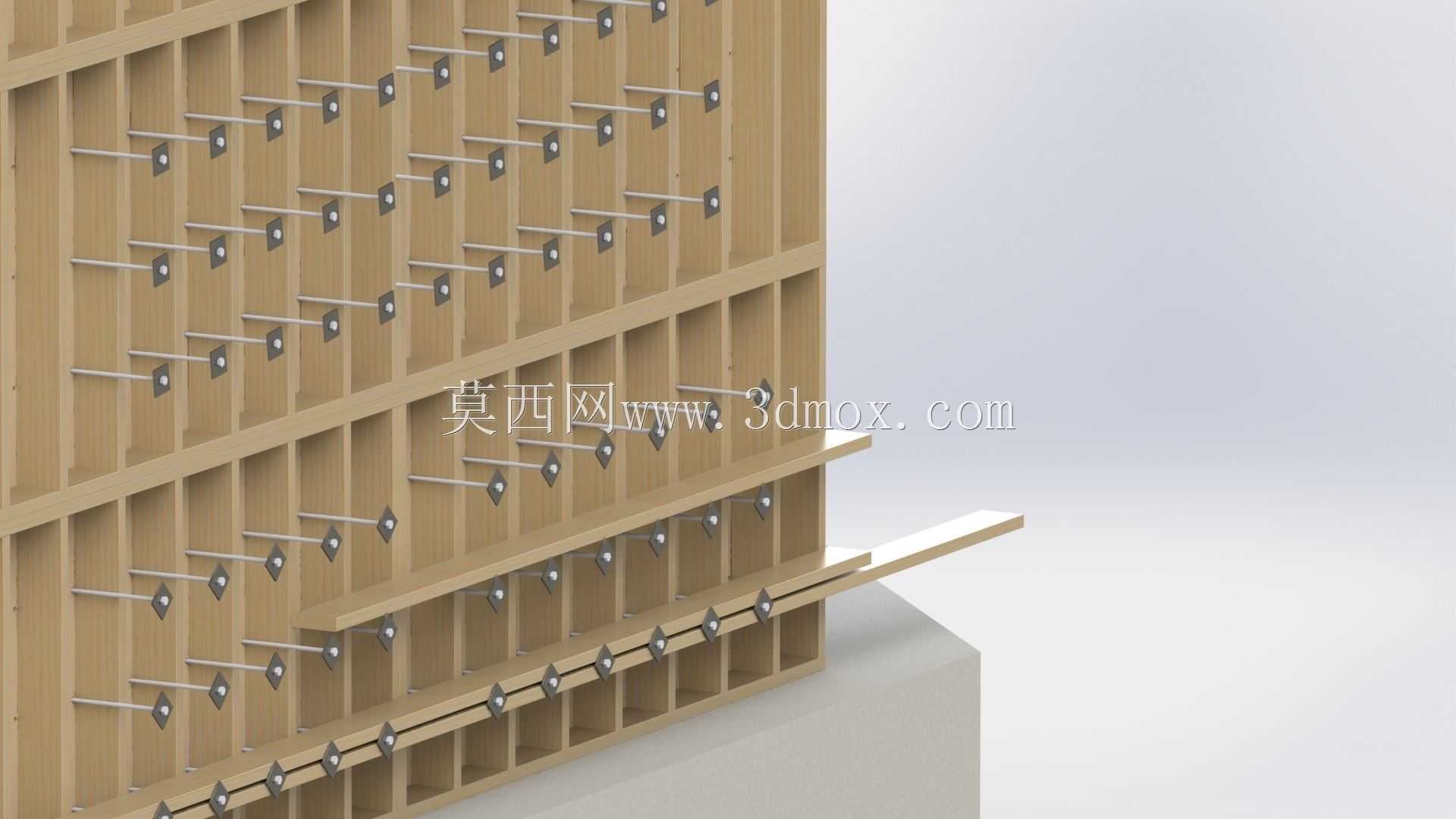

从安装边界来看，这套构造的墙模面板采用胶合板材，背楞的排布间距、对拉螺栓的预留位置，都对应八十英尺跨径箱梁桥台的侧压力计算值，模型里还原的背楞支撑体系，能直观展示混凝土浇筑时的模板受力传递路径，避免出现模板胀模、跑位的问题。建模过程中也考虑到了大装配体的运行流畅度问题，对部分非核心的辅助拉结构件做了轻量化抑制处理，使用者在查看核心构造时，可以根据需要选择显示或隐藏对应组件，既不影响核心构造的展示，又能降低模型运行对硬件的负载，适配不同配置的设备打开查看。

在实际工程应用中，这类施工构造模型可以用于现场技术交底，让作业班组直观理解支模顺序、钢筋排布的要求，减少技术交底的沟通成本；也可以用于施工方案的可视化校验，提前发现支模环节可能存在的构件干涉问题，避免现场返工。模型里还原的墙模与钢筋的间隙、倒角条的安装位置、系墙与主体结构的衔接方式，都是现场作业中容易出现质量问题的关键节点，通过三维模型的可视化展示，能提前规避很多常见的施工质量通病，比如倒角处混凝土蜂窝、钢筋保护层不足、模板拼缝错台等问题。

不同于成品桥梁的外观展示模型，这套构造模型的核心是还原施工过程中的临时构造与永久结构的位置关系，所有构件的尺寸比例都严格对应八十英尺跨径箱梁桥的实际施工尺寸，没有做夸张的艺术化处理。从桥台的混凝土结构尺寸，到翼墙的放坡角度，再到倒角条的截面尺寸、钢筋的直径规格，都符合常规中小跨径箱梁桥的施工参数，能直接作为施工方案编制、现场作业指导的参考依据，帮助结构设计、施工技术人员快速理解这类箱梁桥的现场施工逻辑，减少二维图纸识图的误差。
