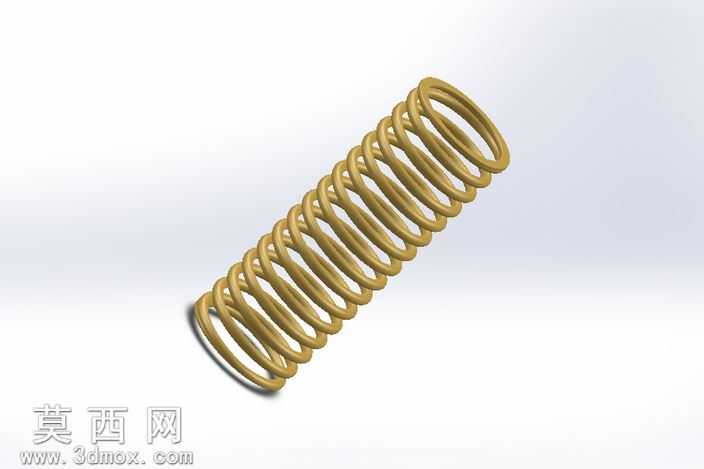

标准圆柱螺旋压缩弹簧三维建模作品

本作品为标准圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计手册中圆柱螺旋弹簧的尺寸规范进行参数设定。建模初始阶段先梳理弹簧的核心结构参数，确定弹簧的中径、线径、有效圈数、支撑圈数、自由高度、节距等关键数值，通过螺旋线扫描路径的精准绘制搭建弹簧的主体轮廓框架，绘制螺旋线时严格控制螺旋升角与节距的对应关系，保证每一圈簧丝的间距均匀一致，两端支撑圈部分按照标准压缩弹簧的结构要求做并圈处理，确保支撑圈与有效圈的过渡平滑自然，无结构错位或尺寸偏差。簧丝截面采用标准圆形草图绘制，扫描过程中全程保持截面与螺旋路径的垂直约束，避免出现簧丝扭曲、截面变形的问题，完成主体扫描后对弹簧两端的支撑圈端面做平面裁切处理，保证弹簧两端的支撑面平整，符合实际装配时的端面贴合要求。材质渲染阶段选用常见的弹簧钢材质效果，调整金属材质的反光度、粗糙度与金属质感参数，还原弹簧经过热处理与表面氧化处理后的金黄色金属外观，渲染时添加柔和的环境光与定向光源，突出簧丝表面的金属光泽与螺旋结构的立体层次感，清晰展现弹簧每一圈的轮廓形态与整体结构特征。设计过程中充分考虑弹簧的实际应用场景，结构设计完全匹配通用压缩弹簧的力学性能要求，有效圈的排布保证弹簧受压时可以产生均匀的弹性形变，两端并紧磨平的支撑圈结构可以保证弹簧在装配使用时受力均匀，不会出现侧向偏移的问题，整体模型结构完整，尺寸参数符合行业通用标准，可直接用于机械装配场景的虚拟装配验证、产品结构展示、机械原理教学演示等场景，模型的几何拓扑结构规整，无多余碎面、破面等建模缺陷，可支持后续的有限元力学仿真分析、工程图纸导出等后续设计工作，能够直观展现圆柱螺旋压缩弹簧的典型结构特征，帮助使用者清晰理解这类弹性五金零件的结构特点与设计逻辑。
