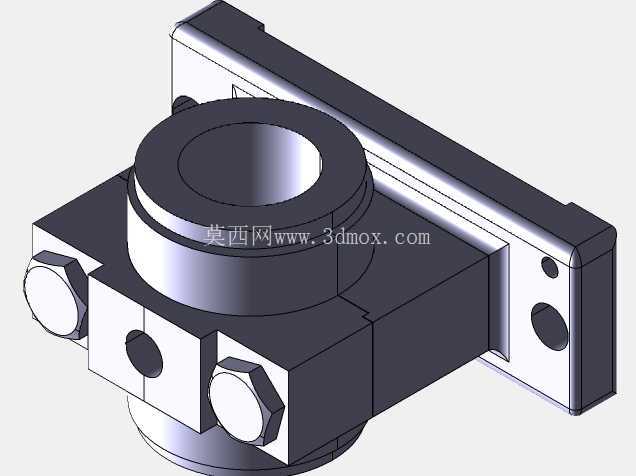

剖分式立式轴台轴承座三维结构设计

　　在工业传动系统的轴系布局里，支撑部件的选型直接决定了整套传动链路的运行稳定性与维护成本，这款剖分式立式轴台的设计，正是针对常规一体式轴承座拆装维护繁琐的痛点做的结构优化，适配多类工业场景的轴系安装需求。从实际应用场景来看，这类轴台常被布置在轻工输送线、小型流体设备、机床辅助传动单元的轴系支撑位，尤其是那些后期需要频繁更换轴承、调整轴系同轴度的工位，剖分结构的优势会被放大——不需要拆解轴端的联轴器、带轮或者链轮，只需要拆开轴台的上下剖分合盖，就能完成轴承的更换与轴系位置微调，能大幅缩短设备停机维护的时长，降低产线运维的人力投入。

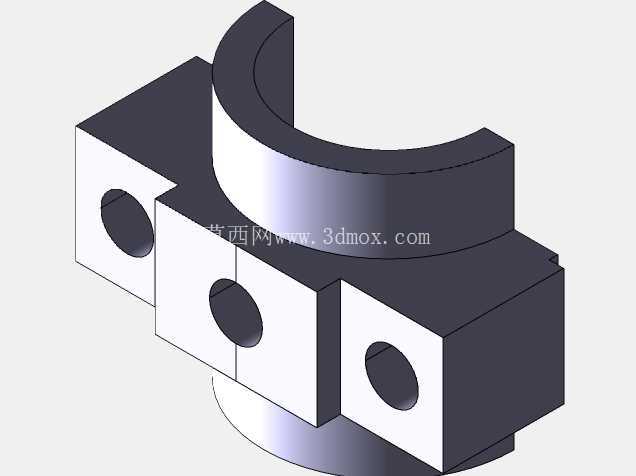

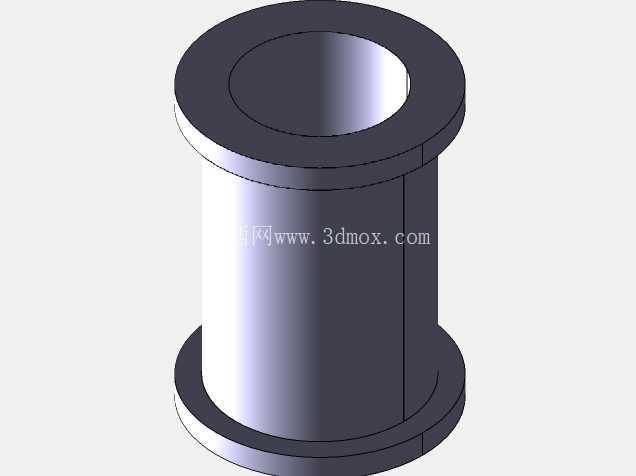

　　从功能特性上看，这款轴台的主体采用上下剖分的合箱式结构，合箱面做了精密的止口定位设计，能保证上下两部分装配后的同轴度公差控制在合理范围内，避免合装后出现轴承内圈偏磨、轴系转动卡滞的问题。轴台的轴承安装腔做了适配标准滚动轴承的公差配合设计，可兼容对应尺寸系列的深沟球轴承、调心滚子轴承，能满足不同载荷工况的使用需求：轻载高速的传动场景可搭配深沟球轴承，有一定径向冲击载荷的场景则可更换为调心滚子轴承，不需要改动轴台的主体安装结构。轴腔两侧预留了密封件安装槽位，可根据使用场景选配毡圈密封、唇形密封或者组合式密封结构，在有粉尘、切削液飞溅或者少量腐蚀性介质的车间环境里，能有效阻挡外界杂质进入轴承腔，避免润滑脂被污染失效，延长轴承的实际使用寿命。

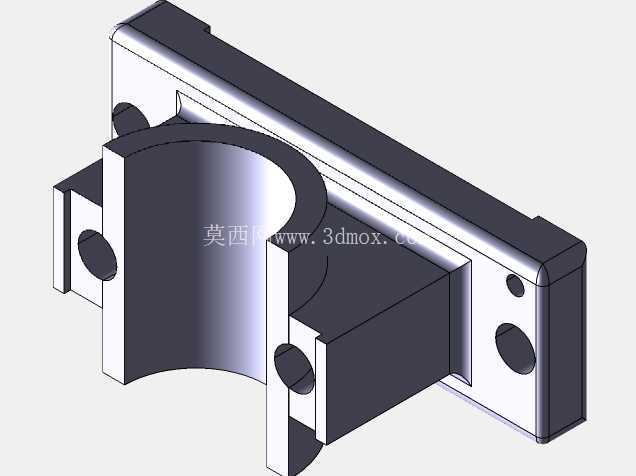

　　从设计思路层面拆解，这款轴台在建模阶段就优先考虑了加工工艺性与装配便利性：主体安装底板做了加厚处理，布置了两个长圆形的安装螺栓孔，安装时可以在一定范围内调整轴台的横向位置，补偿安装基面的加工误差，降低安装基面的加工精度要求。轴台两侧的锁紧螺栓采用对称布局，合箱锁紧时能让上下剖分面的受力均匀，避免单侧锁紧导致的轴承腔变形，保证轴承外圈的受力均匀。轴台侧面预留了润滑脂注油孔的位置，可加装标准的直通式压注油杯，日常维护时不需要拆开轴台就能完成轴承的润滑脂补充，进一步降低日常运维的操作难度。

　　关于外形尺寸与安装边界，这款轴台的整体轮廓做了紧凑化设计，轴承腔的中心高度经过标准化匹配，可直接替换同规格的一体式立式轴承座，不需要改动原有安装基面的孔位布局。安装底板的平面度要求控制在0.05mm以内，装配时需要保证安装基面的平面度与轴台底板匹配，避免锁紧安装螺栓后轴台主体产生变形，导致轴承腔的圆度超差。轴台的轴向总宽度预留了足够的轴承外圈定位台阶，能对轴承外圈做可靠的轴向限位，避免轴系正反转切换时出现轴承外圈窜动的问题。剖分合箱面的粗糙度要求达到Ra1.6，合箱装配时不需要额外加装密封垫片，依靠金属面的精密贴合就能防止润滑脂从合箱面渗漏，同时也能保证合箱后的轴承腔尺寸精度。

　　在实际选型匹配时，需要注意轴台的额定载荷要大于轴系实际运行的最大径向载荷，预留1.5倍以上的安全系数，尤其是有冲击载荷的工况下，要适当提高安全系数的取值。安装时要先将下半部分轴台固定在安装基面上，再放入装好轴承的轴段，最后扣合上半部分的轴台盖，按照对角线顺序逐步拧紧合箱螺栓，保证每个螺栓的锁紧力矩一致，避免出现合箱面间隙不均的问题。轴台的整体结构没有多余的冗余设计，所有的壁厚、加强筋布局都经过受力校核，在保证整体结构刚性的前提下尽可能控制了整体重量，既适合固定设备的轴系支撑，也能适配移动类小型设备的轻量化安装需求。
