双工位立式金属浆料搅拌装置结构设计

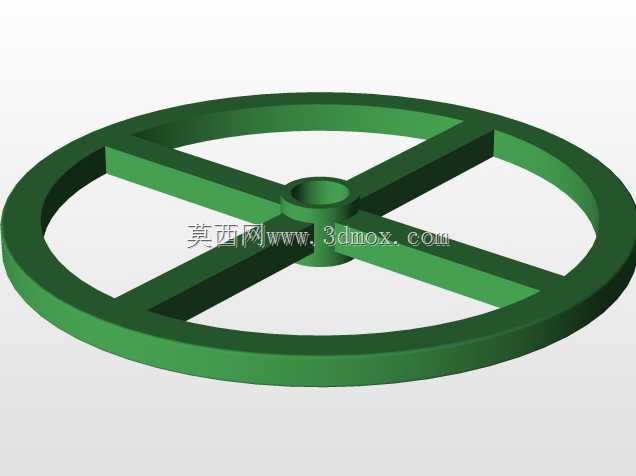

在有色金属粉末冶金、金属浆料铸造成型、焊材制备这类需要均匀混配金属组分的生产场景里，这类双工位立式搅拌装置的应用覆盖了从实验室小批量配方调试到产线前段预混的多个环节，区别于传统单轴搅拌设备单次只能处理单批次物料的局限，双工位的结构设计可以在一侧工位完成搅拌混合作业的同时，另一侧工位完成料筒吊装、物料预装、成品卸料的辅助操作，能把单批次作业的辅助等待时间压缩近四成，适配小批量多品种的金属浆料混配生产节奏。从实际作业的功能逻辑来看，设备的核心作业单元是两组平行布置的搅拌轴组件，轴端的倾斜进料导向结构可以直接承接上游输送管道送入的金属粉料、粘结剂、合金添加剂等组分，不需要额外在料筒上方布置进料溜槽，减少物料输送过程中的撒漏与残留；搅拌轴下部的桨叶采用螺带与涡轮组合的结构形式，针对金属浆料密度大、易沉底的特性，下层涡轮桨负责把料筒底部沉积的高密度金属颗粒向上卷吸，上层螺带桨负责推动上层物料沿轴向循环，避免混配过程中出现组分分层、局部结块的问题，针对不同粘度的金属浆料，还可以通过调整桨叶与料筒内壁的间隙适配不同粒径的金属粉料混配需求，间隙控制在5到12毫米区间时，既不会因为间隙过小刮蹭料筒内壁，也不会因为间隙过大造成筒壁附近物料滞留形成死区。设备的机架采用整体式方钢焊接结构，底部是带地脚安装孔的一体式底座，安装时需要保证底座平面的水平度偏差不超过千分之二，避免搅拌轴长期偏载运行造成轴承座磨损加速；机架上部预留的手轮传动安装位，是手动调整搅拌轴升降高度的操作端，当需要更换不同容积的料筒、或者清理桨叶残留物料时，转动手轮通过链传动带动两组搅拌轴同步上升，上升行程最大可以达到350毫米，足够容纳10升到50升规格的标准金属料筒放置，不需要额外拆解搅拌轴组件就能完成换料与清理作业。搅拌轴的支撑采用双列角接触球轴承搭配推力轴承的组合结构，角接触轴承承担径向的搅拌载荷，推力轴承承担搅拌过程中物料对桨叶的轴向反作用力，轴承座与机架之间设置有调整垫片组，装配时可以通过增减垫片厚度调整搅拌轴的同轴度，保证轴端径向跳动量不超过0.05毫米，避免高速搅拌时桨叶摆动碰擦料筒。设备的安装边界需要考虑操作空间预留，手轮操作侧需要预留至少800毫米的操作空间，方便操作人员转动手轮调整轴高、观察混料状态；料筒装卸侧需要预留1200毫米的空间，满足小型液压叉车进出更换料筒的需求；设备顶部需要预留200毫米的空间，方便日常维护时加注轴承润滑脂、检查传动链条张紧度。从设计思路的落地逻辑来看，整个结构没有采用复杂的自动化控制组件，核心传动与支撑结构都采用通用机械零部件，一方面是考虑到金属混配车间往往存在金属粉尘漂浮的工况，过于精密的电控元件容易因为粉尘侵入出现故障，纯机械结构的可靠性更高，日常维护只需要定期检查轴承润滑、链条张紧度即可，不需要专业电控人员进行维保；另一方面双工位的对称结构设计，让两组搅拌轴的载荷可以通过机架相互平衡，减少设备运行时的整体振动，不需要额外做很重的混凝土基础就能满足运行稳定性要求，适合在中小型加工车间灵活布置。料筒的定位结构采用机架下部的三面定位挡边，料筒推入后可以直接靠在挡边上完成定位，不需要额外的锁紧机构就能保证料筒与搅拌轴的同轴度，定位误差不超过3毫米，完全满足搅拌作业的对中要求，这种快换定位结构也能进一步缩短换料的辅助时间，适配多批次小批量的生产需求。在实际选型适配时，需要根据处理物料的最大密度调整搅拌轴的壁厚与桨叶材质，如果是处理密度超过7g每立方厘米的重金属浆料，搅拌轴需要采用40Cr调质处理，桨叶表面堆焊耐磨层，避免金属颗粒长期冲刷造成桨叶磨损过快；如果是处理铝粉、镁粉这类易燃易爆的轻金属浆料，还需要在机架上设置静电接地桩，把搅拌过程中产生的静电及时导出，避免出现安全隐患。
