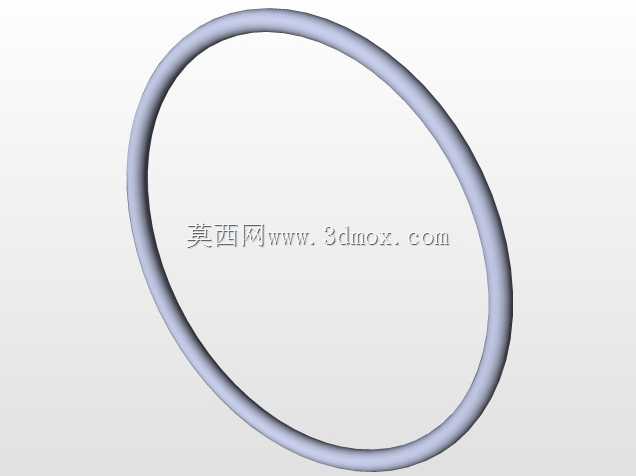

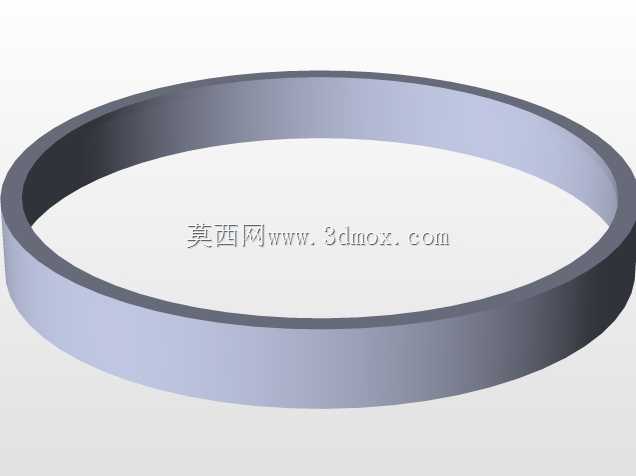

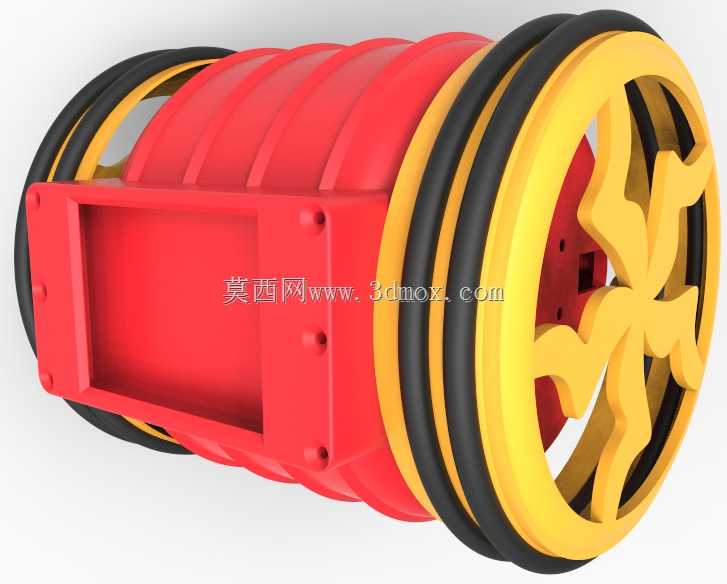

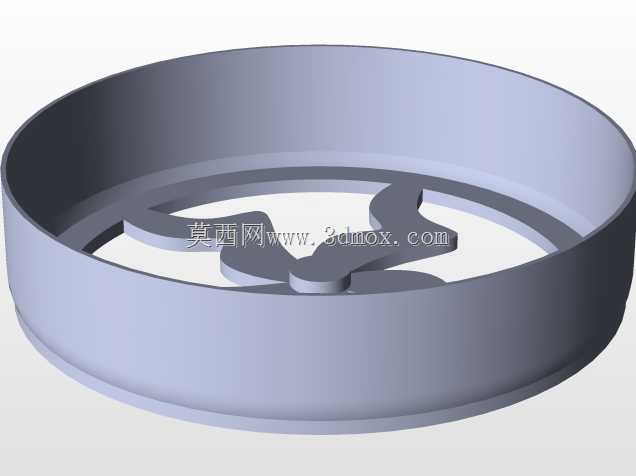

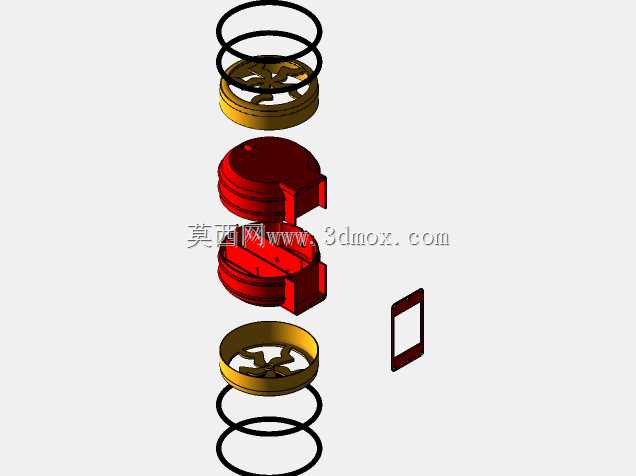

这款轮式移动载具的结构设计,最初是面向狭长受限空间的巡检作业场景开发,适配厂区管道夹层、设备巡检通道、仓储窄巷道这类普通轮式机器人难以转向的作业环境,区别于常规的四轮差速或阿克曼转向结构,采用双侧大直径轮组包覆筒形机身的布局,能在极小的回转半径下完成原地转向,不需要预留额外的转向空间,刚好匹配宽度仅比机身直径大15%的狭长通行场景。从功能特性来看,载具的筒形主舱采用分段式加强筋结构,舱体正面预留了矩形安装平面,可根据作业需求搭载可见光检测模块、气体传感单元、小型拾音装置等不同负载,安装平面上的固定孔位采用等距阵列布局,兼容不同尺寸的功能模组快装,不需要额外设计转接支架。轮组部分采用三层复合结构,最外侧的黄色轮辐采用辐条式镂空设计,在保证轮组结构强度的前提下尽可能降低转动惯量,提升启停阶段的响应速度,中间层的黑色环形结构为弹性缓冲层,能在经过10mm以内的地面凸起、线缆沟槽时吸收冲击,避免舱体内搭载的传感元件因振动出现检测数据漂移,最内侧的轮缘与筒身之间预留了2mm的均匀间隙,防止行走过程中轮组与舱体发生摩擦剐蹭。设计阶段最初考虑过常规的中置轮布局,但在模拟狭长空间通行时发现,中置轮结构的机身前后端容易在转向时剐蹭通道侧壁,因此调整为轮组外径大于机身直径的包覆式设计,轮组最外侧突出机身表面8mm,即便转向时机身角度出现偏差,首先接触侧壁的也是弹性轮缘,不会损伤舱体结构和表面搭载的传感器。机身的筒段采用周向分布的纵向加强筋,每道加强筋的高度为5mm,既可以提升筒身的抗挤压能力,避免意外磕碰时舱体变形挤压内部的走线与电控元件,也能在舱体意外倾覆时形成支撑面,减少舱体表面与地面的摩擦面积,方便载具自身通过轮组扭矩调整回正姿态。安装边界方面,载具整体的轴向长度控制在320mm,轮组最大外径为210mm,舱体本身的直径为180mm,正面的负载安装平面尺寸为120mm*80mm,四个固定孔的孔距为100mm*60mm,适配常规的工业传感模组安装标准;舱体内部的可用安装空间分为两个区域,靠近前端安装平面的区域预留为负载舱,可容纳尺寸不超过100mm*70mm*50mm的功能模块,靠近轮组驱动侧的区域为动力与电控舱,可容纳双路驱动电机、控制板与供电单元,两个舱室之间预留了走线孔位,孔位边缘做了圆角钝化处理,避免长期振动磨损线束绝缘层。轮组的驱动连接采用法兰式输出结构,驱动轴直接与轮辐中心的安装座连接,不需要额外的传动齿轮组,减少了传动环节的间隙,提升差速转向时的控制精度,在平整地面上的直线行走偏移量可控制在每百米0.5m以内,满足长距离巡检通道的行走精度要求。考虑到作业场景中可能存在的地面水渍、粉尘情况,轮组与舱体的连接位置设置了迷宫式密封结构,能阻挡大部分粉尘和飞溅的水渍进入舱体内部,不需要额外加装旋转密封件,降低了后期维护的复杂度。在实际作业适配中,这款载具的重心控制在轮组轴线以下12mm的位置,即便在10度的倾斜坡面上行走也不会出现侧翻,同时较低的重心也能提升加减速阶段的稳定性,避免搭载的视觉检测模块出现画面抖动。筒身的尾端预留了充电触点的安装位,可搭配自动充电桩实现自主回充,不需要人工干预更换电池,适配长时间无人值守的巡检作业需求。
