重载滑移搬运万向滚轮支座结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:335729
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计
  • 重载滑移搬运万向滚轮支座结构设计

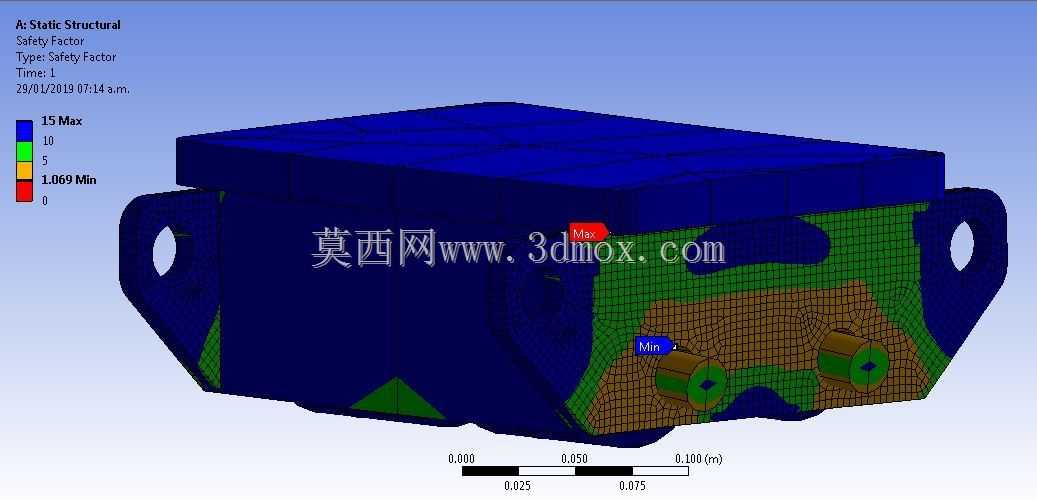

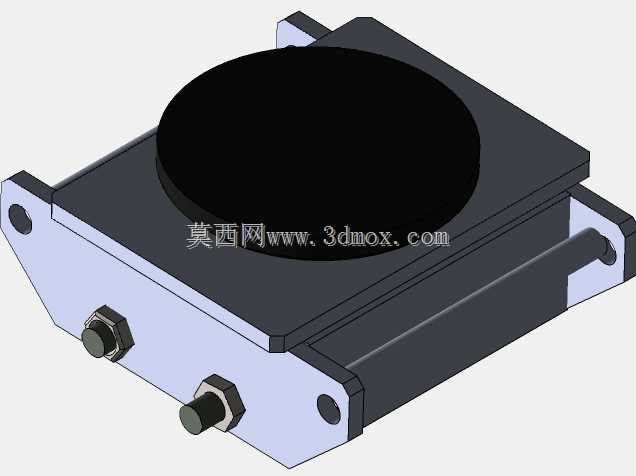

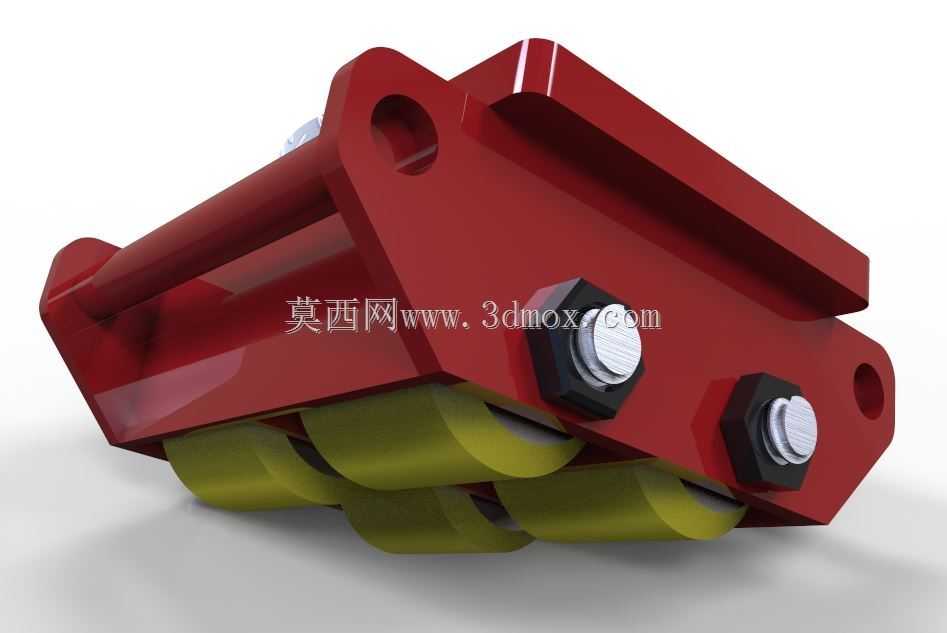

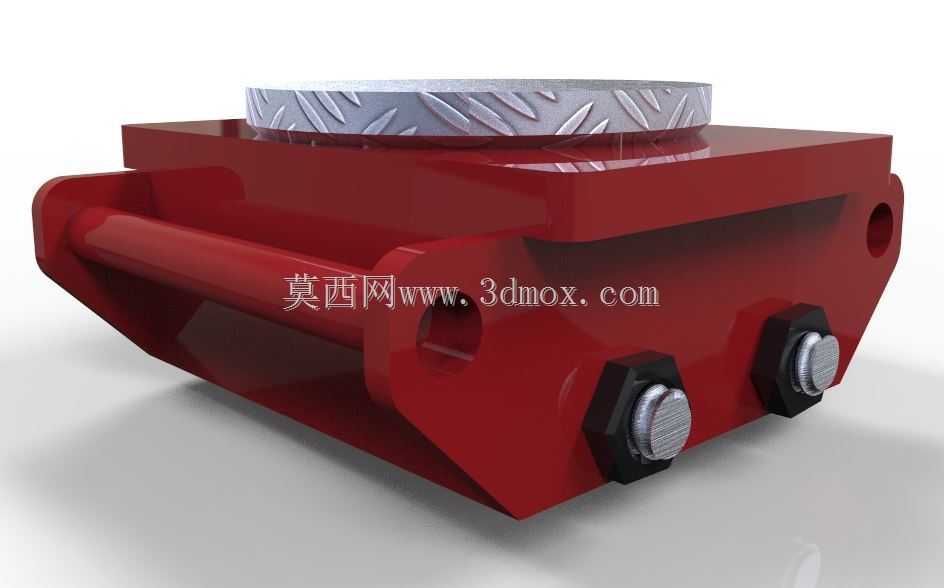

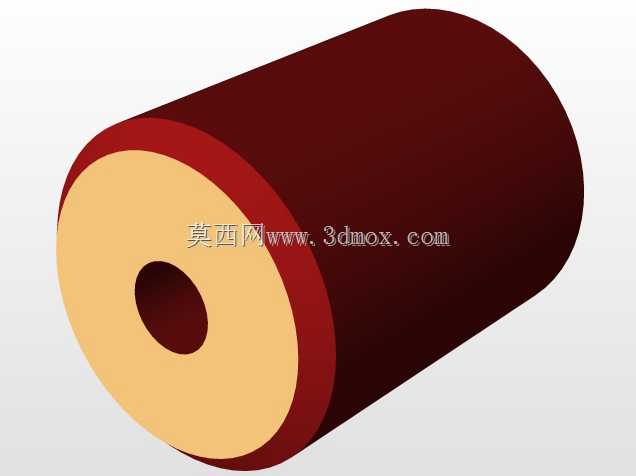

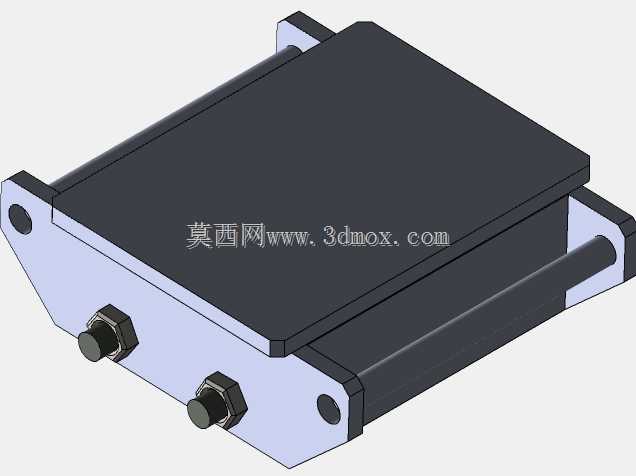

在重型设备移位、车间重型工件转运、大型模具工位调整这类作业场景里,这类滚轮支座是替代撬棍、滚杠的核心承载部件,相比传统圆钢滚杠,它自带的回转支撑结构能在承载状态下灵活转向,不需要反复调整滚杠排布位置,作业效率能提升数倍。从结构设计来看,主体承载座采用整体式箱型焊接结构,两侧的加强折边直接延伸到滚轮安装位,把上部承载面的载荷直接传递到滚轮轴,避免了拼接式结构的焊缝应力集中问题,上部的花纹承载板做了防滑处理,和被搬运设备的底座接触时能提供足够摩擦力,防止移位过程中设备滑脱。滚轮部分采用小直径宽面钢轮设计,接触地面的轮面做了圆弧过渡,在水泥地面、钢板地面移动时不会啃伤地面,同时宽轮面能降低单位面积的接地压力,即使在车间环氧地坪上作业也不会留下压痕。两侧的锁紧螺栓结构是用来调整滚轮间隙同时起到轴向限位作用,滚轮轴贯穿支座两侧的安装耳,双螺母锁紧的结构能避免重载下轴窜动,日常维护时只需要定期在轴套位置加注润滑脂即可,不需要复杂的拆解保养。设计时首先考虑的是承载边界,这类支座单台额定承载通常在数吨级别,多台组合使用时能承载几十吨的重型设备,所以上部承载面的平面度公差控制在0.2mm以内,保证和设备底座接触时载荷均匀分布,不会出现局部应力过大导致支座变形的问题。安装使用时不需要额外固定,只需要将设备顶升后把支座放置在设备底座的受力点下方,落下设备即可开始移位,转向时依靠上部的回转盘结构,不需要撬动设备本身就能实现360度方向调整,在狭窄车间通道内移位时优势尤其明显。相比带支架的万向脚轮,这类重载滑移支座的整体高度更低,顶升设备时需要的顶升行程更小,对于底部空间有限的重型设备来说适配性更强,整体结构没有多余的外露部件,搬运过程中不会被车间内的管线、边角杂物勾挂,作业安全性更高。结构建模时需要重点关注支座本体的应力分布,在滚轮安装耳的位置做了圆角过渡,避免应力集中导致的开裂,上部回转盘和底座之间采用平面推力轴承结构,承载时转动阻力小,即使满载荷状态下也能轻松调整方向。滚轮的材质选用高碳钢淬火处理,表面硬度达到HRC45以上,长期重载使用不会出现轮面凹陷、变形的问题,支座本体采用Q355钢板焊接后去应力处理,焊接完成后整体抛丸除锈再做涂装,漆面附着力强,车间内潮湿环境下使用也不容易出现锈蚀。实际选型搭配时,通常根据设备的总重量选择对应数量的支座,一般在设备四个角各布置一台,如果设备长度较长可以在中部额外增加支座,保证每个支座的承载在额定范围内,移位时配合牵引杆使用,只需要很小的牵引力就能带动重型设备移动,大幅降低重型移位作业的劳动强度,也避免了传统撬棍作业容易磕碰设备、损伤地面的问题。
