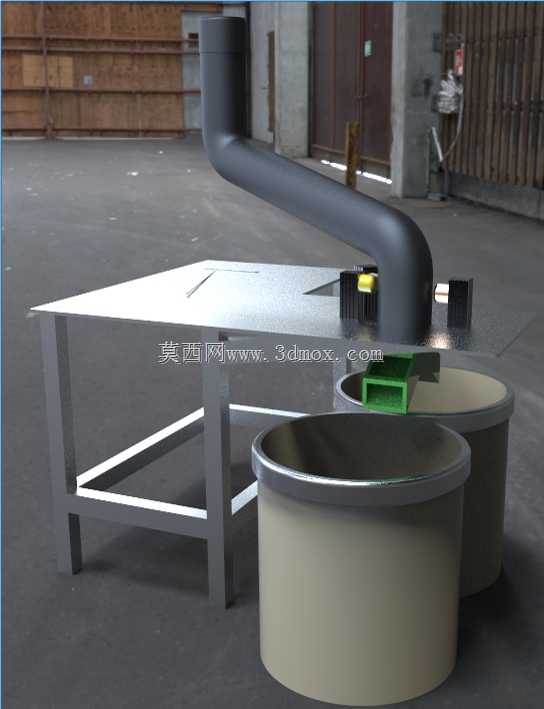

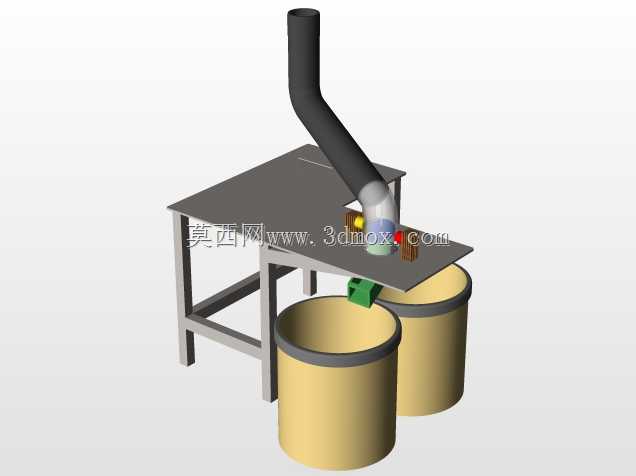

车间工位侧吸式物料收集除尘工作台

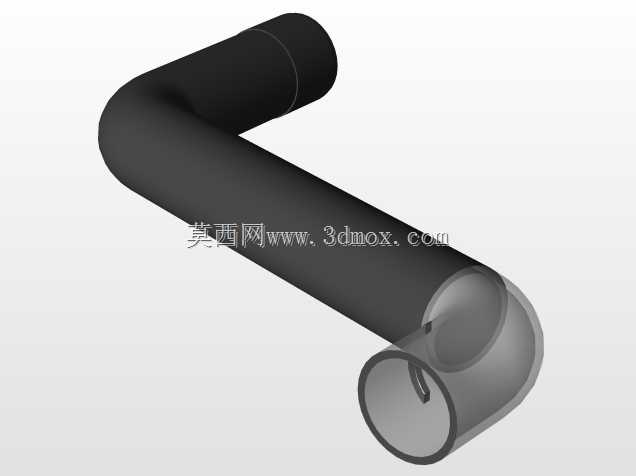

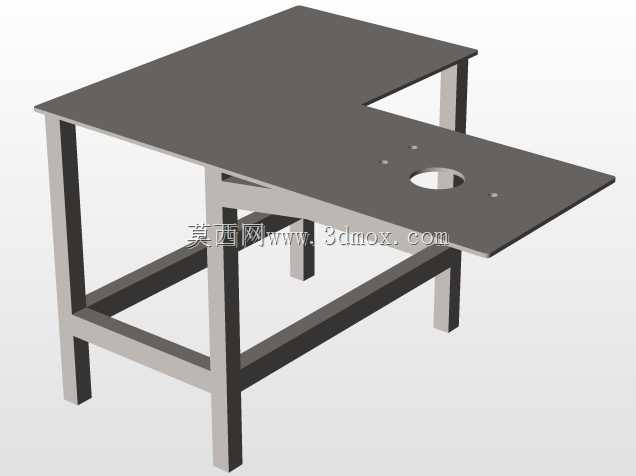

在五金打磨、小件抛光、塑料修边这类产生细碎粉尘与边角料的工位上，这类侧吸式收集除尘工作台是车间现场改善作业环境的核心配套设备，不同于顶吸式除尘容易让粉尘经过作业人员呼吸带的缺陷，侧吸结构的气流组织从作业面侧方形成稳定负压区，作业过程中产生的金属碎屑、塑料毛边、轻质粉尘会顺着气流方向直接进入收集通道，不会在作业台面积攒，也避免了扬尘扩散到车间公共区域。设备主体采用方管焊接框架作为承载基础，台面选用冷轧钢板整体裁切折弯成型，表面做耐磨防锈处理，常规作业面的有效承载宽度适配单人操作的作业范围，深度方向预留了工件摆放与临时周转的空间，框架支脚底部预留了膨胀螺栓安装孔位，可直接固定在水泥地面上，避免作业过程中设备移位，支脚高度经过人体工程学核算，匹配站立作业的肘部高度，减少长时间操作的疲劳感。侧方的吸风管道采用大曲率弯管结构，避免直角弯头造成的风阻损耗，管道入口处设置了可调节的挡风板，可根据作业产生粉尘的浓度调整开口大小，平衡吸风量与能耗，管道下方衔接的集料桶采用快拆式卡扣结构，日常清理积存的碎屑与粉尘时不需要工具即可拆卸倾倒，桶口与管道衔接处设置了密封胶条，避免负压不足导致漏风。设计过程中优先考虑了现场安装的兼容性，设备整体的外接尺寸控制在标准车间工位的占地范围内，不需要对现有车间布局做大规模调整，吸风管道的出口可直接对接车间现有中央除尘系统的支管，也可配套独立的小型滤筒除尘机组使用，两种对接方式都预留了标准法兰接口，现场安装时只需要匹配对应管径的紧固件即可完成装配。台面靠近吸风口的位置开设了落料槽，尺寸较大的边角料可直接通过落料槽进入下方的集料桶，不需要人工清扫台面，细小粉尘则通过侧吸风口进入除尘管道，两种收集路径互不干扰，避免大尺寸碎屑堵塞管道的问题。设备框架的横向支撑除了满足结构强度要求外，还预留了工具挂板、照明支架的安装孔位，用户可根据自身作业需求加装辅助配件，不需要额外在框架上钻孔焊接，降低二次改造的成本。从气流组织的设计逻辑来看，吸风口的高度设置在作业面上方10至15厘米区间，刚好覆盖作业时工件产生粉尘的核心区域，风速控制在不会将小型工件吸走的合理区间，既保证粉尘收集效率，又不会干扰正常的打磨、修边作业动作。集料桶的容积按照单班8小时作业的产尘量设计，正常工况下每班结束后清理一次即可满足使用需求，不需要频繁停机倾倒。管道内壁做光滑处理，减少粉尘在管壁附着积留的概率，降低长期使用后管道堵塞的维护频率，弯管部分采用加厚板材制作，应对金属碎屑高速通过时的磨损，延长设备整体使用寿命。
