棒料导向定位工装结构设计

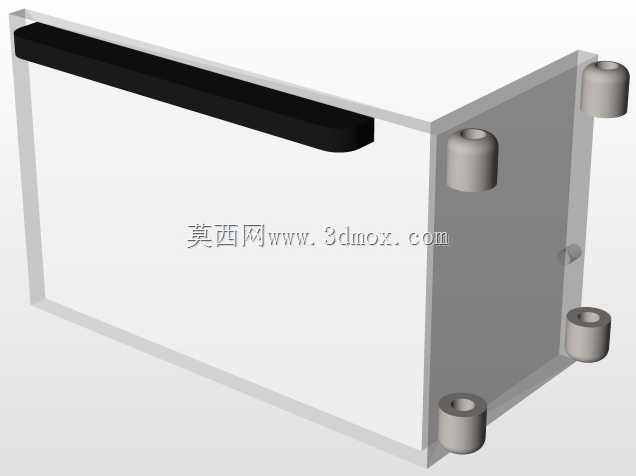

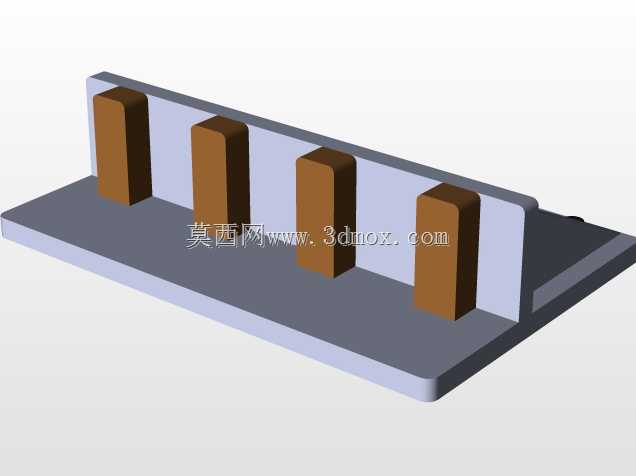

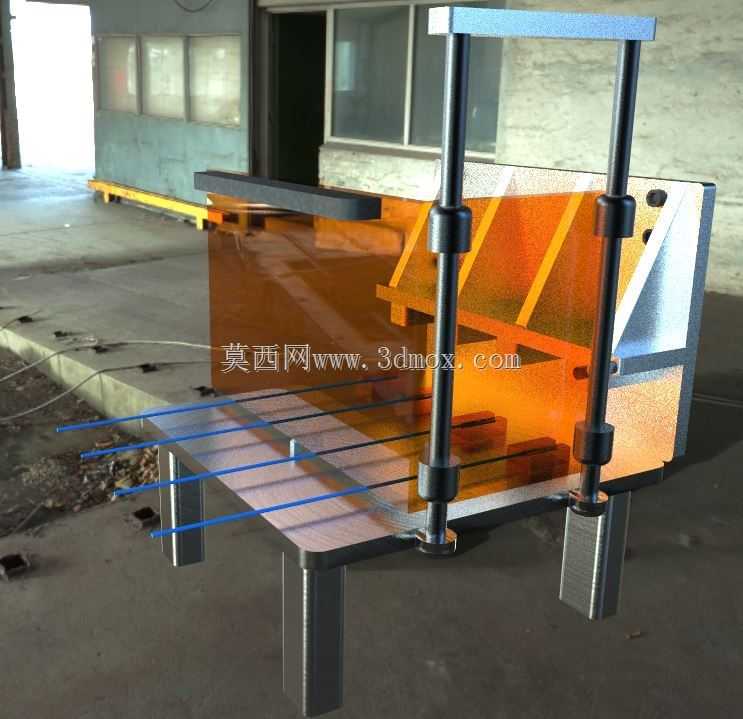

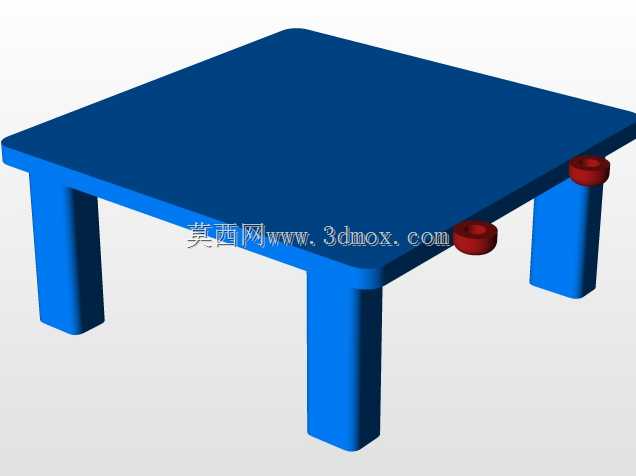

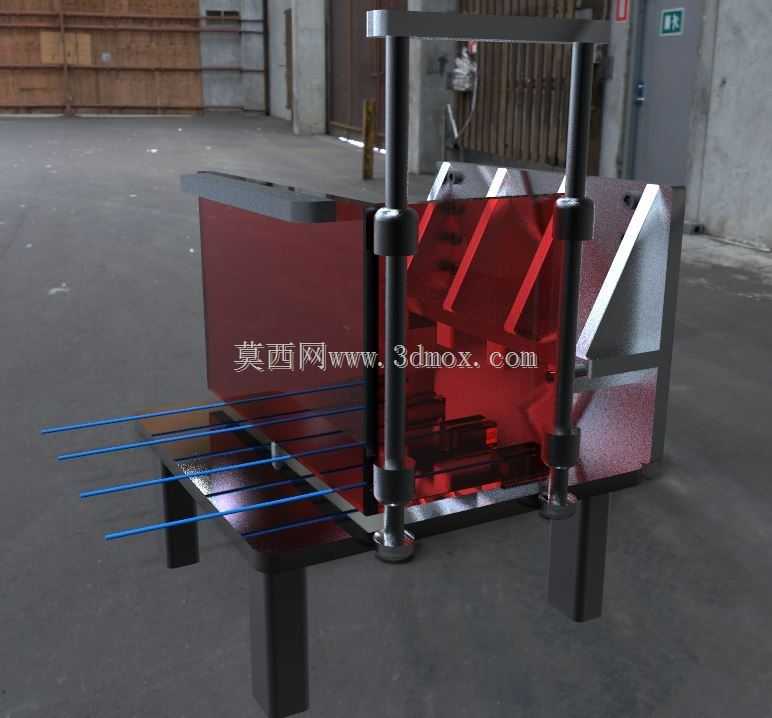

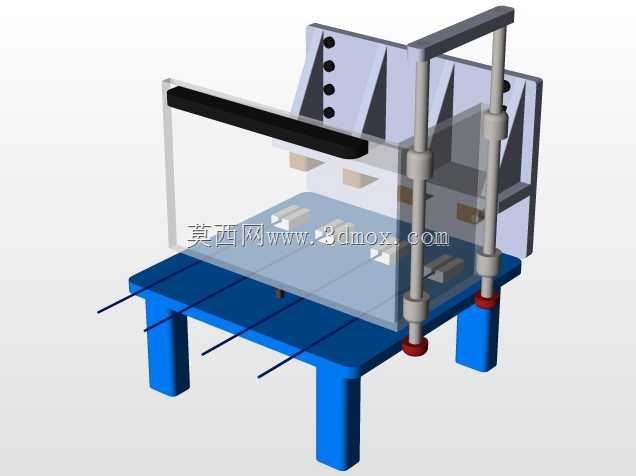

这套结构主要面向长棒类工件的上料导向与定位工序，常见于五金加工、汽配零件的棒料裁切、端部倒角、二次机加工工位，解决细长棒料上料时易歪斜、窜动、多根进料错位的问题，适配圆钢、铜棒、铝型材棒材等多种截面的长条坯料，在自动上料机与加工主机之间起到衔接定位的作用。从结构布局来看，底部采用加厚钢板焊接作为承载基座，四个支腿直接落地安装，安装时需要保证基座台面与主机进料口的水平高度差控制在±0.2mm以内，基座整体的长宽尺寸根据适配棒料的长度设计，常规适配6米以内棒料的版本基座长度在1.2米左右，宽度0.8米，支腿高度可根据现场进料高度做±50mm的调节，安装时通过膨胀螺栓与地面固定，避免上料过程中设备振动导致定位偏移。两侧的立式导向柱采用镀铬光轴搭配直线轴承座的结构，两根导向柱平行度公差控制在0.05mm/m以内，轴承座可沿着导向柱上下滑动，带动上部的压料框架调整高度，以此适配不同直径的棒料，导向柱上下两端都设置了限位挡圈，防止轴承座滑出柱体造成结构脱落。中间的定位槽采用多组平行的V型槽结构，槽体表面做淬火处理提升耐磨性能，每道V型槽对应单根棒料的进料通道，槽间距根据加工主机的进料间距设置，保证每根棒料能精准对准主机的夹头中心，V型槽的角度设计为90度，适配直径范围在6mm到32mm之间的棒料，无需更换槽体就能覆盖常规小直径棒料的加工需求。上部的压料结构采用透明防护板搭配加强筋焊接框架，透明防护板采用聚碳酸酯材质，既可以观察内部棒料的进料状态，又能防止棒料弹出造成安全隐患，压料框架通过两侧的轴承座与导向柱连接，调整到位后通过锁紧手柄固定位置，压料板与下方V型槽的间隙根据棒料直径调整，保证棒料能顺畅滑动的同时不会出现上下跳动的情况。前端的导向嘴采用可拆卸式设计，根据棒料直径更换对应内径的导向套，导向套内孔做抛光处理，粗糙度Ra0.8以下，减少棒料进给时的摩擦阻力，导向套与后方V型槽的同轴度公差控制在0.03mm以内，避免棒料进给时出现卡滞。设计过程中优先考虑了结构的易维护性，所有滑动部位都预留了注油孔，日常保养时直接加注润滑脂即可，易损件比如导向套、V型槽耐磨板都采用螺栓固定，磨损后可以快速更换，不需要整体拆解结构。考虑到车间现场的切削液、金属碎屑环境，所有钢制结构件表面都做了喷塑防锈处理，导向柱表面镀硬铬，避免长期接触切削液出现锈蚀卡滞的问题。结构的受力点主要集中在底部基座与导向柱连接位置，焊接时做了加强筋补强，承受棒料进给时的轴向冲击力不会出现变形，实际使用时，棒料从后方的料架逐根落入V型槽内，压料框架调整到合适高度后锁紧，棒料沿着V型槽向前输送，经过前端导向套精准对准主机加工位，整个过程不需要人工扶持定位，能大幅降低棒料上料的辅助时间，提升加工效率，同时避免人工扶持时的安全风险。这套结构可以单独作为手动上料的定位工装使用，也可以搭配自动送料机实现全自动上料，适配普通车床、仪表车床、圆锯机、搓丝机等多种需要棒料进料的加工设备，安装时不需要对原有设备做大规模改造，只需要调整基座高度与主机进料口对齐即可，适配性较强。
