赛事用封闭道路越野概念钢管车设计

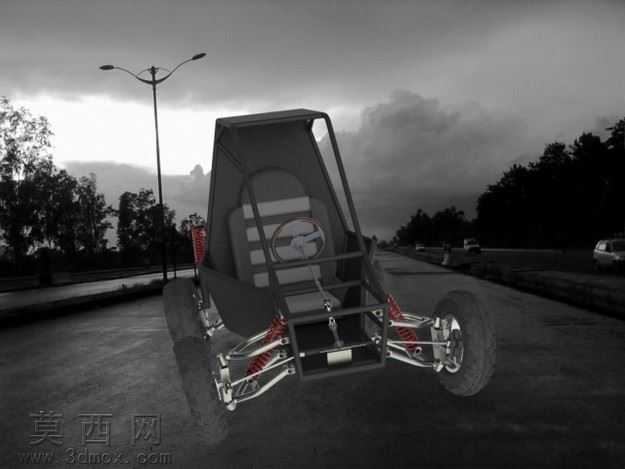

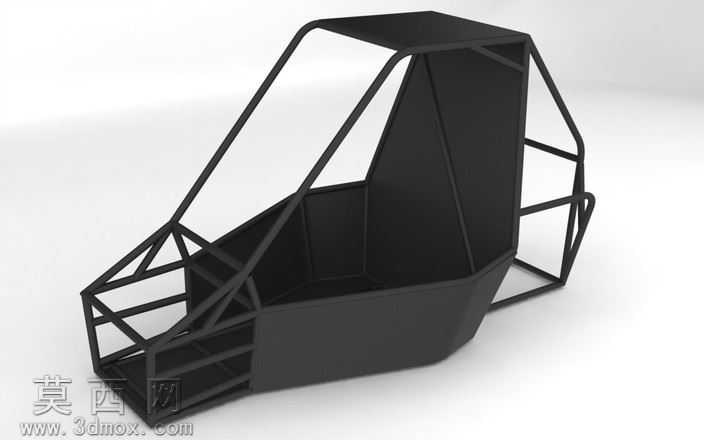

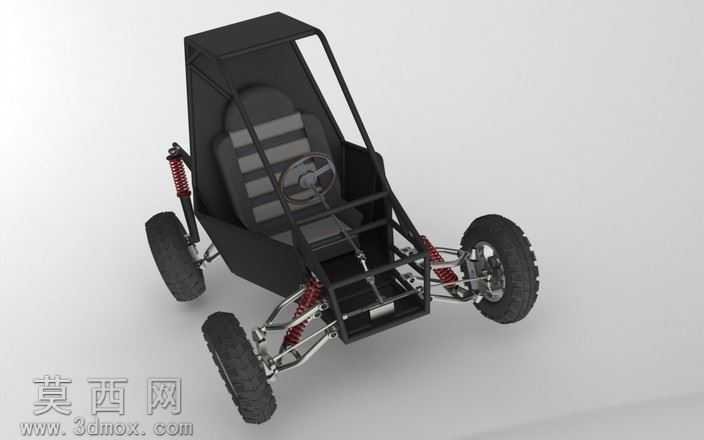

该作品为面向封闭道路赛事打造的越野概念钢管车三维模型，建模阶段以赛事场景的性能需求为核心逻辑，首先搭建空间管阵式车架作为整车承载基础，通过三维软件的草图绘制、空间曲线拟合与焊件模块功能，逐段生成不同管径的高强度钢管构件，精准还原车架的受力传力路径，对座舱防滚结构、前部悬架安装点位、后部动力承载区域的管架连接节点做了细化处理，保证结构合理性的同时兼顾轻量化设计目标。模型完整还原了长行程双叉臂独立悬架结构，对上下控制臂的铰接点位、螺旋弹簧与减震器的安装角度、转向拉杆的连接关系都做了参数化建模，可直观呈现悬架跳动时的运动轨迹，还原越野赛事所需的大行程缓冲吸能结构特性。座舱区域采用开放式极简设计，仅保留桶型赛车座椅、赛车方向盘与基础操控机构的模型结构，去掉了非必要的装饰性覆盖件，突出赛车纯粹的机械属性。渲染阶段采用黑白纪实风格的视觉表现，将整车模型放置在阴沉天气下的郊野道路场景中，通过环境光遮蔽效果强化钢管结构的线条张力，金属材质的车架做了哑光磨砂质感处理，减震器弹簧、悬架摆臂的金属部件区分了不同的表面粗糙度，轮胎模型还原了越野胎的深胎纹纹理与橡胶哑光质感，通过光影对比突出整车裸露的机械结构美感。设计思路上围绕封闭道路赛事的使用场景，摒弃民用车辆的舒适性配置，全部结构围绕轻量化、高强度、易维护的赛事需求打造，外露的悬架与车架结构既方便赛事过程中的快速检修，也形成了极具辨识度的硬核越野赛车视觉风格，整体模型结构完整，各部件装配关系清晰，可直观呈现该款概念越野赛车的设计特点与结构逻辑。
