间歇传动用日内瓦槽轮机构结构设计

　　日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套结构的核心逻辑是通过主动拨盘上的圆柱销嵌入从动槽轮的径向槽，带动槽轮完成定角度的间歇转动，当圆柱销脱离槽位后，槽轮上的凹锁止弧会和主动盘上的凸锁止弧贴合，让槽轮在停歇阶段保持位置锁定，不会出现惯性滑移或者错位。这套结构的从动槽轮采用四槽设计，对应主动轴每旋转一周，从动轴完成90度的转位动作，转位过程的运动曲线经过槽型轮廓的优化，能有效降低拨销进入和脱离槽口时的刚性冲击，比棘轮机构的传动平稳性更优，适合中低速、需要精准定角度转位的工位切换场景。

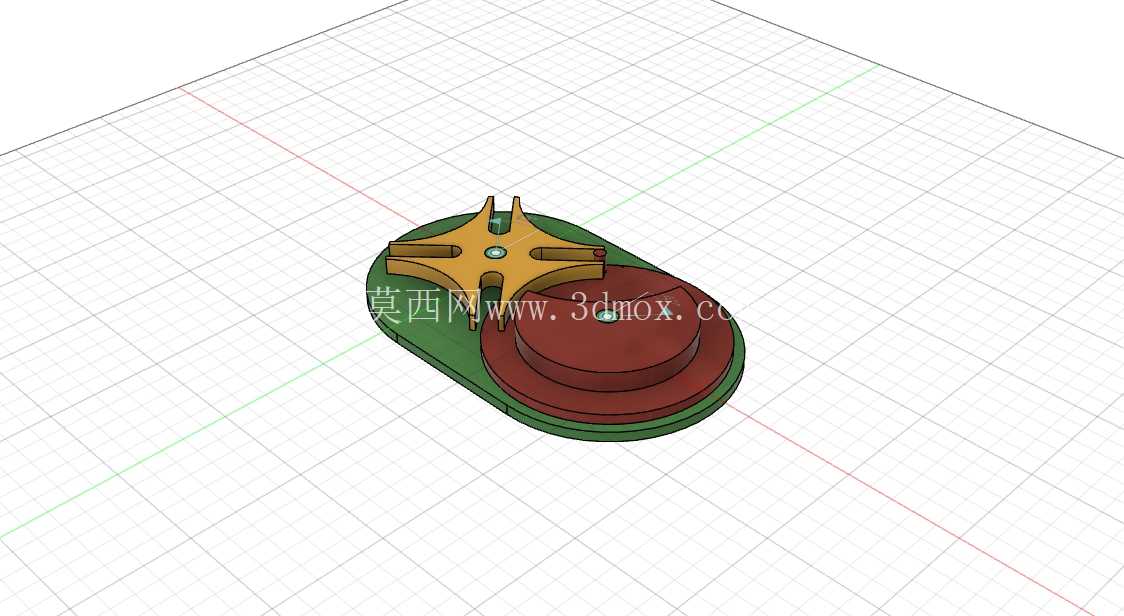

　　从安装边界来看，整套机构采用一体化椭圆安装底板，底板上预留了对应主动轴、从动轴的轴承安装位，两个轴系的中心距经过严格校核，保证拨销进入槽轮时的切入角度符合压力角要求，避免出现卡滞或者传动死点；主动轴的安装凸台做了阶梯式设计，既可以容纳推力轴承承受轴向载荷，也能对拨盘的轴向位置做精准限位，防止运转过程中拨盘窜动导致拨销和槽轮脱开。在实际设备应用中，这类结构常被用在多工位自动化转盘的驱动端，比如轻工包装设备的灌装工位转位、小型装配线的工件换位、影视设备的胶片抓片机构，还有部分机床的自动换刀转位结构里，都能看到日内瓦机构的应用，它的优势在于结构组成简单，不需要额外的定位锁止组件，依靠自身的锁止弧就能完成停歇阶段的位置固定，零件加工难度低，普通铣削和线切割工艺就能完成核心零件的加工，后期维护只需要定期给拨销和槽的接触面添加润滑脂，就能保证长期稳定运转。

　　设计这套结构的时候，首先要确定工位数量对应的槽轮槽数，四槽结构是工程里最常用的选型，因为它的动停比为1:3，也就是主动轴转一圈，槽轮转动时间占四分之一，停歇时间占四分之三，能给工位上的加工、装配动作留出足够的作业时间；如果是需要更短停歇时间的场景，可以调整为六槽结构，但对应的锁止弧长度会缩短，锁止刚度会有所下降。槽轮的径向槽深度需要和拨销的伸出长度匹配，拨销的直径要和槽宽保持小间隙配合，间隙过大会导致转位时出现反向冲击，间隙过小则会增加装配难度，运转时容易出现卡滞。锁止弧的配合间隙需要控制在0.02到0.05毫米之间，既要保证主动盘转动时锁止弧不会和槽轮发生摩擦干涉，也要保证停歇时槽轮不会出现周向窜动。

　　底板的安装孔位采用对称布局，既可以通过螺栓直接固定在设备的安装面板上，也可以加装减震垫降低运转时的振动传递；主动轴的输入端可以直接连接步进电机或者减速电机的输出轴，不需要额外添加传动耦合件，因为槽轮机构本身就具备减速特性，四槽结构的传动比为4:1，能匹配小扭矩高转速的驱动电机选型。在运动特性上，槽轮在转位起始和终止位置的角加速度会存在一定的突变，所以这套结构不适合高速运转的场景，通常主动轴的转速控制在每分钟100转以内时，振动和噪声都能控制在可接受范围，如果需要应用在更高转速的场景，可以对槽轮的槽口轮廓做修形处理，把直槽改为带过渡曲线的槽型，降低角加速度的突变幅度，不过对应的加工难度会有所提升。这套结构的所有转动副都采用自润滑轴承配合，不需要外接油路润滑，适合在洁净度要求较高的装配场景使用，不会出现油污滴落污染工件的问题；槽轮和拨盘的材质可以根据负载大小选择，轻载场景下用POM或者尼龙材质就能满足强度要求，还能进一步降低运转噪声，重载场景下则可以选用45号钢做调质处理，接触表面做淬火处理提升耐磨性能。
