越野摩托车KTM车把压块紧固结构

该零件属于越野摩托车转向操控系统的核心紧固连接件，主要应用在非道路越野摩托、场地竞技摩托的车把与上联板的连接位置，日常骑行中承受车把传递的多向交变载荷，包括颠簸路面的竖向冲击、转向时的横向扭矩、紧急制动时的纵向惯性力，是保障车把安装可靠性的关键受力件。

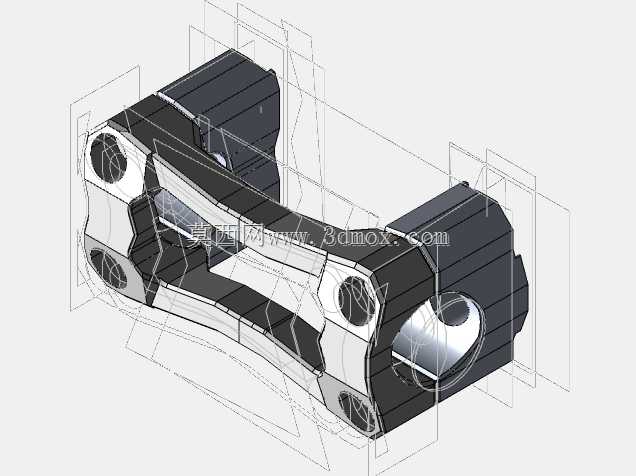

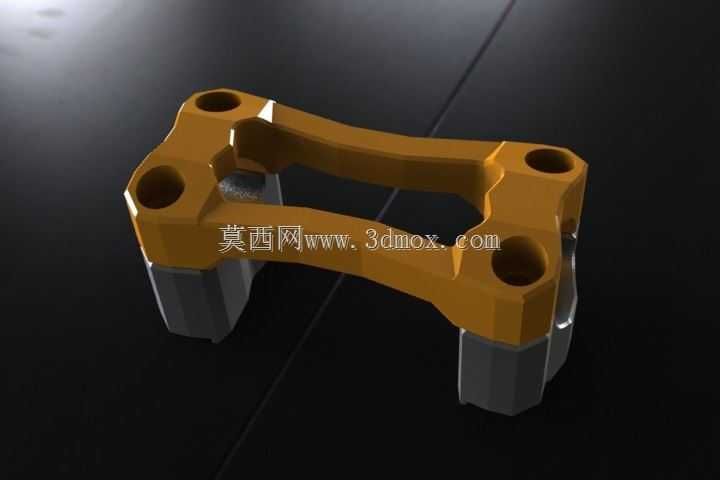

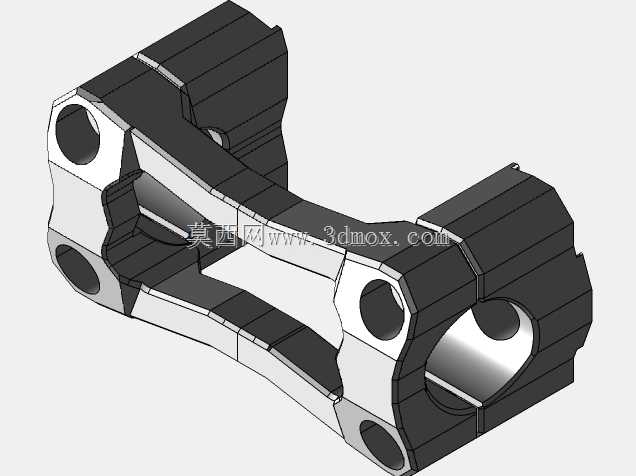

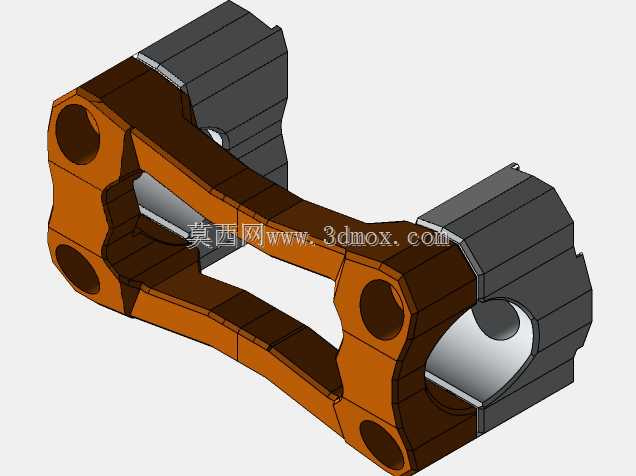

从实际使用场景来看，越野摩托在飞坡落地、林道穿越时，车把位置会瞬间传递数倍于整车重量的冲击载荷，普通两片式把夹容易在螺栓预紧力不足时出现滑移，甚至在大冲击下出现应力开裂，这款一体式桥型夹采用整体镂空的桥接结构，四个安装孔位分别对应上联板的螺栓安装点，相比传统分体压块，整体式结构能让四个螺栓的预紧力更均匀地分布在车把接触面上，避免局部应力集中压伤铝合金车把的管壁。

设计层面首先考虑的是载荷传递路径，整个零件的受力从中间与车把贴合的圆弧面出发，通过两侧的桥臂传递到四个带沉台的安装孔，桥臂位置做了等强度的变截面处理，在靠近安装孔的位置壁厚逐步增加，中间连接段做了内凹的减重槽，既保证了冲击载荷下的结构强度，又尽可能降低了零件自身重量，符合越野摩托轻量化改装的需求。与车把接触的内圆弧面做了微滚花的防滑处理，安装时不需要额外增加防滑垫片，就能保证车把在大扭矩转向时不会出现相对转动，圆弧的半径匹配常规越野摩托28.6mm直径的变径车把安装段，贴合面积比普通压块大30%左右，能有效分散夹紧力，避免车把管壁被压出凹痕影响结构强度。

安装边界上，四个安装孔的中心距严格匹配KTM系列车型原厂上联板的孔位尺寸，孔位内做了沉孔设计，螺栓安装后头部完全沉入零件表面，不会突出影响车把转向时的间隙，也避免骑行过程中衣物、护具刮蹭到螺栓头。零件底部与上联板贴合的面做了0.1mm的平面度要求，安装后能完全贴合上联板的安装面，不会出现虚位导致的紧固松动。零件的整体高度控制在22mm以内，安装后不会突出车把过多，给车把上安装的离合拉杆、刹车泵、控制开关预留了足够的安装空间，不会出现配件干涉的问题。

从功能特性来看，这款夹件除了基础的紧固功能，桥型的镂空结构也能在受到瞬间超大冲击时产生微小的弹性形变，吸收一部分路面传递到车把的震动，降低长时间骑行时手把的震感，提升骑行的舒适度。零件的边角位置全部做了R2以上的圆角过渡，没有尖锐的棱角，既避免了应力集中导致的零件断裂，也能防止安装维护时划伤操作人员。材质适配方面，该结构既可以采用7075铝合金通过CNC铣削加工做阳极氧化表面处理，满足竞技改装的轻量化高强度需求，也可以采用压铸铝合金做喷塑处理，满足量产车型的成本控制需求，两种加工工艺下的结构强度都能满足越野工况的使用要求。在实际装配过程中，四个螺栓推荐采用对角分步拧紧的方式，预紧力控制在18-22N·m，既能保证足够的夹紧力，又不会因为预紧力过大导致零件变形或者车把被压变形。
