自行车传动用镂空式链轮链环结构

日常接触的自行车传动系统里，链轮是直接决定踩踏力传递效率的核心零件，这款镂空结构的链环，主要适配山地车、公路车的单盘传动配置，安装在中轴位置的曲柄安装座上，和链条啮合完成动力从脚踏到后轮的传递。从实际使用场景来看，这类链轮既要承受高频踩踏带来的交变扭矩，还要应对户外骑行时泥水、砂石的磨损，同时还要兼顾整车轻量化需求，毕竟转动惯量直接影响踩踏的跟脚程度，过重的盘片会让起步、爬坡时的发力迟滞感非常明显。

设计这款链环的时候，首先要匹配对应规格的链条节距，齿形的轮廓需要严格贴合链条滚子的啮合轨迹，齿尖的倒角做了渐变处理，既能保证换挡时链条能顺利滑入齿槽，又能避免正常骑行时链条出现跳齿、掉链的问题。盘片的安装孔位采用了对称分布的多螺栓孔设计，中心的花键孔直接和曲柄的花键轴配合，安装时的同轴度公差控制在0.02mm以内，避免高速转动时出现偏摆，偏摆量过大会导致链条和导板摩擦，不仅增加传动阻力，还会加速链条和盘片的磨损。

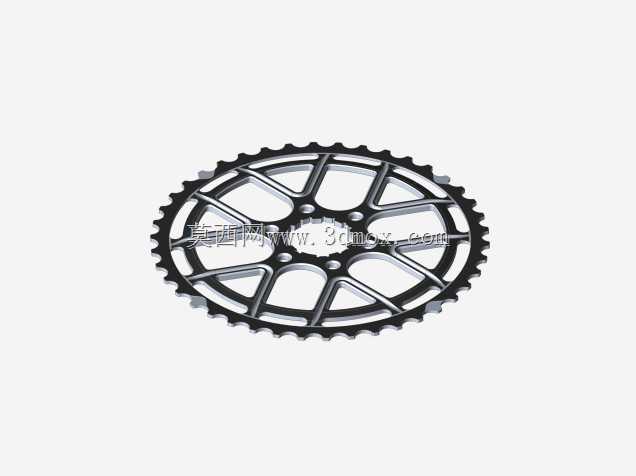

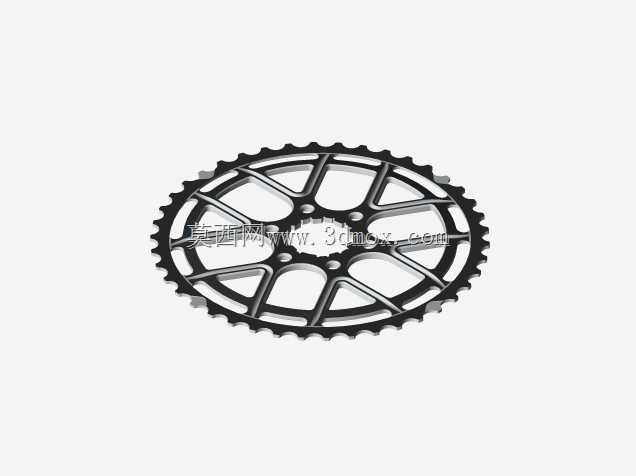

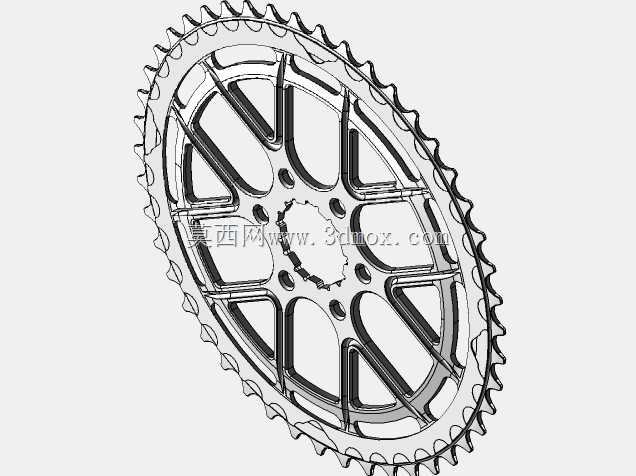

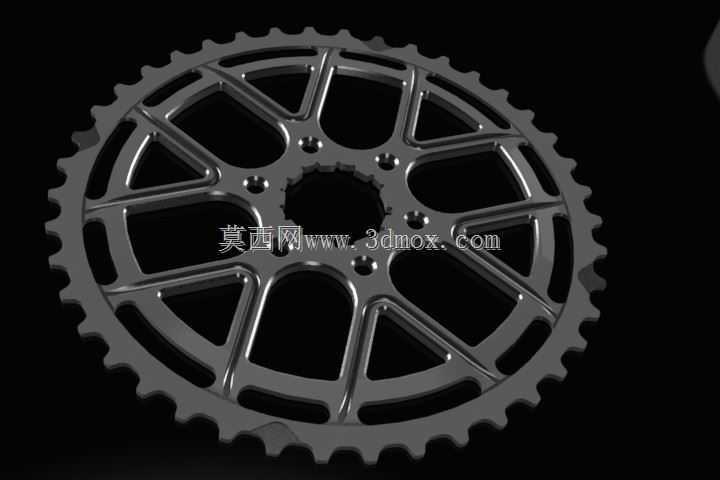

盘体的镂空结构不是单纯为了减重做的造型，每一处镂空的筋条走向都经过受力校核，踩踏时的扭矩从中心花键处向外传递到齿圈，筋条沿着应力传递的方向布置，在去掉多余材料的同时保证整体刚性，不会在大力踩踏时出现盘片形变导致的啮合错位。镂空的孔洞同时能起到排泥排水的作用，雨天骑行或者经过泥泞路段时，附着在盘片上的泥水会顺着镂空孔甩出，不会堆积在齿槽里加剧齿面磨损，也避免了泥沙卡在链条和盘片之间造成的传动卡顿。

齿面的硬化处理是这类链轮的必备工艺，齿部的表面硬度要达到HRC45以上，才能应对长期和链条滚子摩擦带来的损耗，而盘体部分保持相对适中的韧性，避免遇到冲击载荷时出现盘片碎裂的问题。安装边界上，这款链环的外径对应42齿的传动比，和后飞轮的最小片配合时能达到较高的极速比，适合平路巡航使用，安装时需要保证盘片和飞轮片处于同一平面，偏移量不能超过1mm，否则会加快链条的侧向磨损，缩短整套传动系统的使用寿命。

实际骑行过程中，这类镂空链轮的风阻表现也优于实心盘片，高速巡航时气流能穿过镂空区域，减少盘片转动时带来的空气阻力，对于追求骑行效率的使用者来说，这部分的阻力降低在长距离骑行时能带来直观的体感差异。齿形的设计还考虑了链条磨损后的兼容度，即使链条出现一定的拉伸拉长，齿形的修型也能保证啮合的顺畅度，不会因为链条轻微磨损就出现跳齿的问题，延长了盘片的更换周期。在维护层面，镂空结构也方便清洁，冲洗时水流可以直接穿过盘体，把附着在齿槽和筋条上的油污冲掉，不会像实心盘那样在背面堆积油污难以清理。
