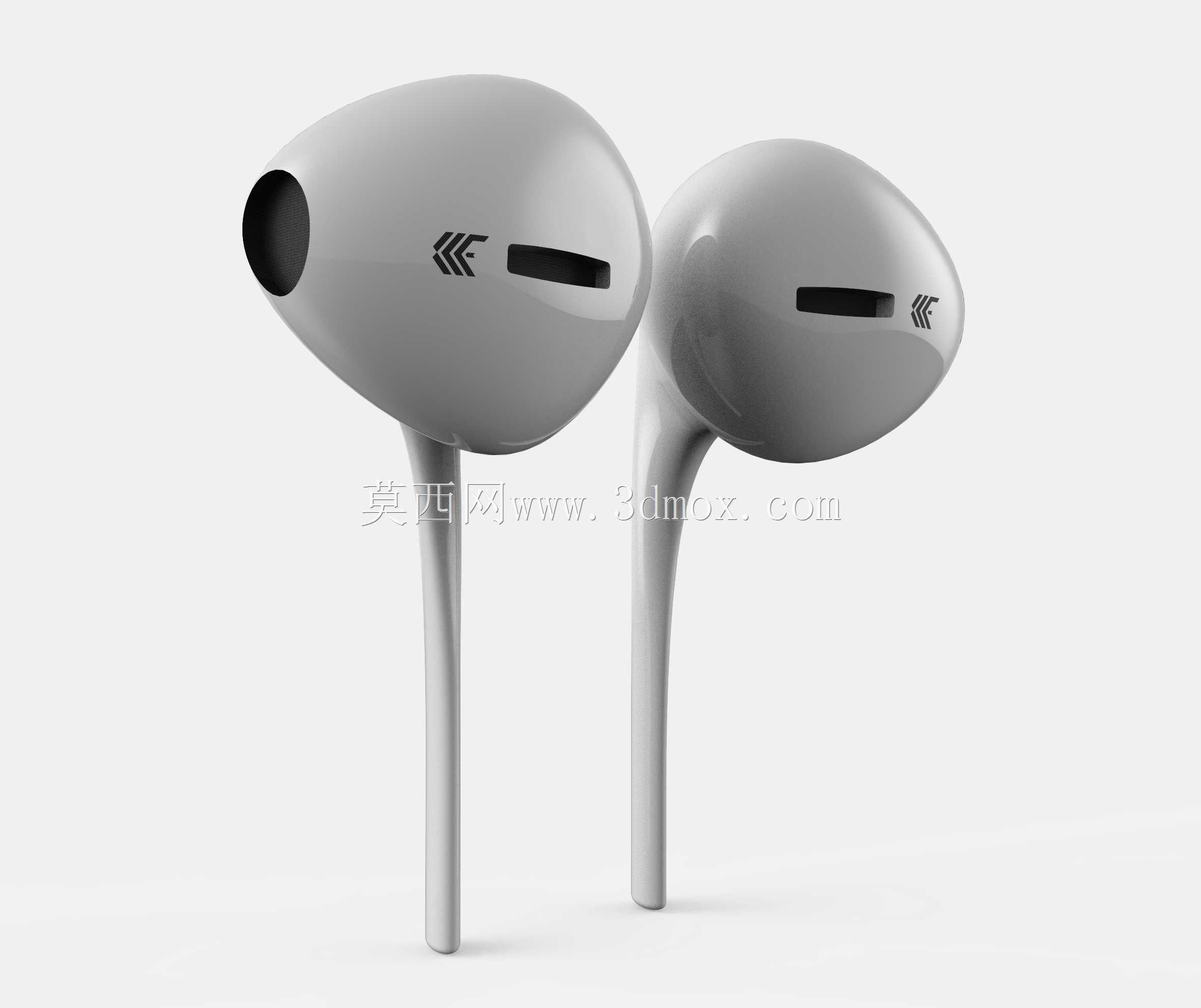

半入耳式有线耳机外观结构三维数模

本次呈现的半入耳式有线耳机三维模型，完全还原量产产品的结构细节与曲面特征，可直接用于消费电子领域的结构验证、外观迭代、配套周边设计等场景。从实际应用场景来看，这类耳机是智能手机、便携音频播放器、笔记本电脑等设备的标配音频输出配件，日常使用中需要兼顾佩戴舒适度、音频输出稳定性、结构耐用性多重需求，建模过程中完全围绕这些实际使用需求做特征还原。先从佩戴适配的设计思路说起，半入耳结构的核心是耳塞壳体的曲面贴合度，建模时严格参照人耳耳甲腔的平均生理曲率做壳体外轮廓拟合，耳塞出声端的倾斜角度控制在12度到15度区间，这个角度是经过大量佩戴测试验证的舒适区间，既可以保证耳塞在日常行走、轻微运动时不会轻易滑落，又不会对耳道产生过度的挤压感，长时间佩戴也不会出现明显的胀痛感。壳体表面做了连续的G2曲率过渡处理，没有尖锐的棱角与突兀的分型线，所有外露边缘都做了0.2mm的圆角钝化处理，和皮肤接触的位置触感顺滑，不会出现硌耳的问题。从功能特性的结构还原来看，模型完整保留了耳机前腔、后腔的内部腔体分隔结构，前腔对应出声孔的位置预留了0.8mm的壁厚安装位，可适配常规10mm动圈发声单元的安装尺寸，出声孔的开孔角度正对耳道方向，避免音频输出时出现声短路的问题；后腔的泄压槽位置做了精准的特征还原，泄压槽的宽度控制在0.6mm，深度0.3mm，这个尺寸可以平衡腔体内外的气压差，既可以优化低频音效的表现，又能避免佩戴时出现耳压不平衡的闷胀感。耳机柄的位置做了内收的流线型过渡，从耳塞壳体连接处的8mm直径逐步收窄到尾端的6mm直径，这个渐变结构一方面可以提升整体的外观精致感，另一方面可以优化内部走线的空间，线材从柄部尾端穿出的位置做了1.5mm的应力释放槽结构，可配套常规的TPE线材护线套，避免日常使用中线材反复弯折出现根部断裂的问题，这个位置也是有线耳机最常见的失效点位，建模时特意还原了护线套的安装卡槽结构，卡槽深度1mm，可保证护线套装配后不会出现松脱移位。再说到外形尺寸与安装边界的细节，单只耳机的整体长度控制在32mm，耳塞壳体的最大宽度16mm，最大厚度14mm，这个尺寸适配绝大多数成年人的耳甲腔尺寸，不会出现尺寸过大撑耳或者尺寸过小容易滑落的问题；模型中所有的装配止口位置都预留了0.1mm的装配间隙，符合消费电子类产品的常规装配公差要求，壳体的壁厚统一控制在1.2mm，这个壁厚既可以满足ABS或者PC材质注塑成型的工艺要求，不会出现注塑缩痕、填充不足的工艺缺陷，又能尽可能控制整机重量，单只耳机的重量可控制在4g左右，佩戴时几乎没有坠重感。模型还还原了壳体表面的装饰标识位，标识位做了0.1mm的下沉凹槽，可用于丝印或者镭雕品牌标识，不会因为日常摩擦出现标识磨损脱落的问题。左右两只耳机做了对称的曲面镜像处理，同时保留了左右识别的结构特征，左耳和右耳的标识位位置对应，用户佩戴时可以快速区分左右，不会出现戴反的问题。从结构设计的合理性来看，整个耳机的壳体拆分采用上下壳分型的结构，分型线设置在耳塞壳体的侧面视觉弱化位置，装配后不会出现明显的合模线外露，影响外观质感；内部的腔体分隔筋厚度1mm，既可以起到前后腔声学分隔的作用，又可以作为发声单元的安装定位筋，单元装配时可以直接卡在定位筋上，不需要额外的定位结构，简化装配流程，提升量产时的装配效率。对于三维建模从业者来说，这个模型的曲面构建逻辑完全遵循工业设计的曲面建模规范，所有曲面都经过曲率连续性检查，没有碎面、收敛点等建模缺陷，可以直接导入各类渲染软件做产品效果图制作，也可以导入结构分析软件做佩戴受力模拟、跌落强度模拟等仿真测试，还可以作为配套产品设计的基准，比如设计耳机收纳盒、耳机硅胶套、耳机线夹等周边配件时，可以直接参考这个模型的尺寸做适配设计，不需要反复测量实物尺寸，提升设计效率。在实际的产品迭代过程中，这个基础模型还可以快速修改特征，比如调整耳塞壳体的曲率适配不同地区用户的耳型差异，调整耳机柄的长度适配线控模块的安装需求，调整出声孔的孔径大小适配不同发声单元的声学需求，具备很强的参数化修改空间。
