机动车螺旋弹簧式液压减震构件

这类螺旋弹簧搭配阻尼结构的减震构件，是两轮机动车、全地形车以及小型代步车辆悬架系统里的核心缓冲部件，日常作业中主要承担滤震、支撑车身、抑制弹簧往复弹跳的作用，在非铺装路面行驶、过减速带或者紧急制动的工况下，能把路面传递上来的垂直冲击动能转化为阻尼油液的热能散出，避免车轮弹跳导致的抓地力丧失，同时减少车架承受的刚性冲击，延长整车结构件的疲劳寿命。

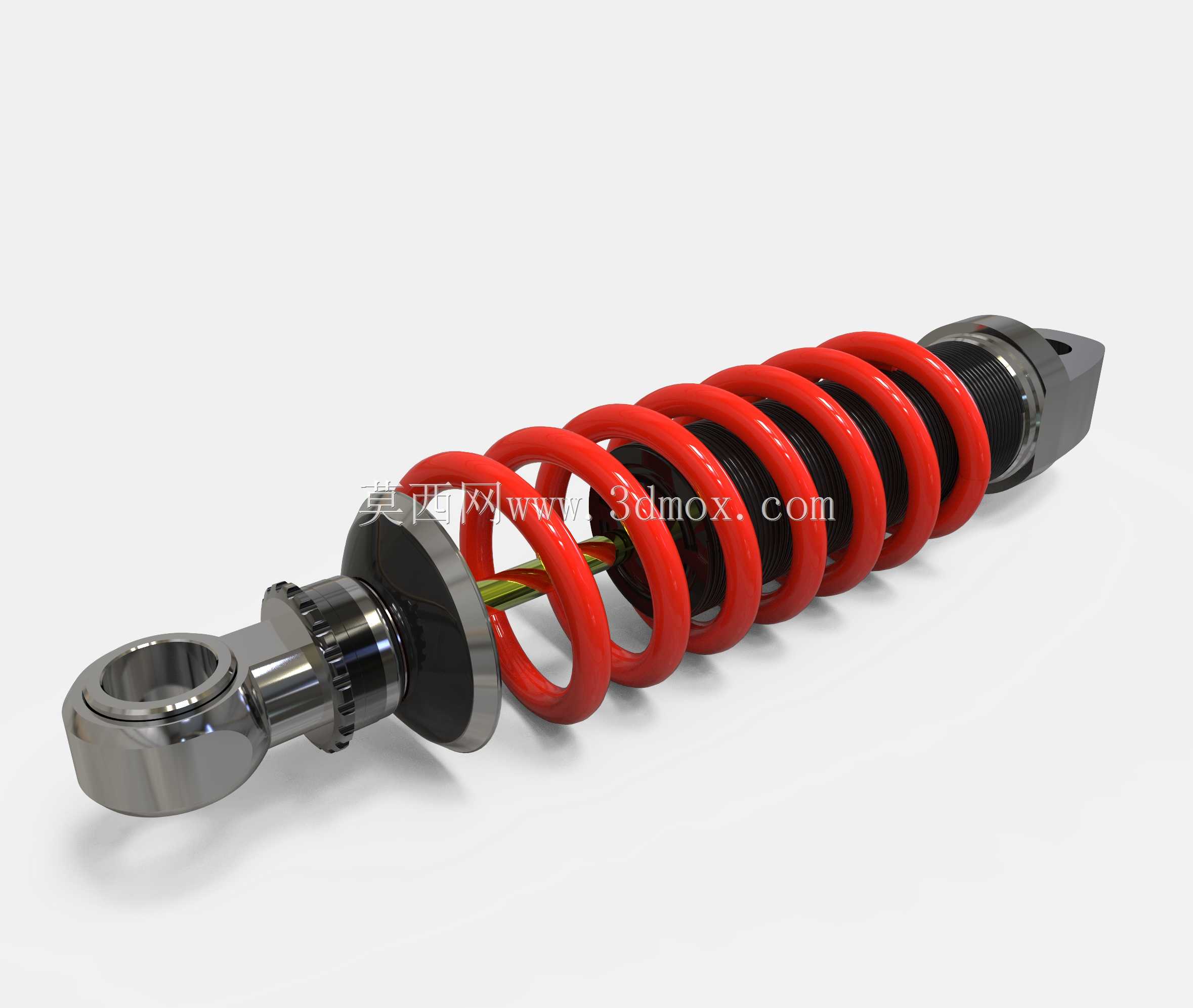

从结构设计逻辑来看，该构件采用同轴集成式布局，将螺旋弹簧套在液压阻尼缸的外侧，两端分别设置环眼式安装接头与叉形连接座，这种布局能最大限度压缩轴向安装空间，不需要额外设置弹簧固定支座，适配多数紧凑型后悬架的安装点位。阻尼缸的活塞上设置有不同孔径的节流阀片，当活塞在缸筒内做往复运动时，油液通过阀片孔隙产生阻尼力，低速压缩工况下阀片开度小，阻尼力偏软保证滤震舒适性，高速冲击工况下阀片受油压冲击开度增大，避免阻尼力过大导致的悬架硬碰硬；外侧的螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝表面做喷丸强化处理，表层形成残余压应力，能承受数十万次往复压缩循环不出现疲劳断裂，弹簧表面的红色涂装不仅是防锈涂层，也能在装配检修时快速识别弹簧刚度等级，避免不同刚度的弹簧混装导致悬架平衡失效。

安装边界方面，下端环眼接头采用通孔式铰接设计，适配直径12mm的连接销轴，铰接处内置自润滑衬套，不需要定期加注润滑脂就能保证摆动自由度，避免悬架跳动时出现运动干涉；上端叉形连接座的开档尺寸为32mm，可直接卡入车架对应的安装耳片，通过贯穿螺栓完成锁紧，整体安装后的轴向自由长度为280mm，最大压缩行程为70mm，最大拉伸行程为55mm，选型时需要确认悬架的上下跳动极限行程，避免减震器被“顶死”或者“拉脱”。弹簧的预压量在装配时需要根据整车整备质量调整，常规125cc排量两轮车的预压量设置为8-10mm，若搭载乘员或者加装尾箱负载，可通过上端的调节螺纹环调整弹簧预紧力，保证车辆空载和负载状态下的悬架高度保持在合理区间，避免出现车头翘头或者车尾下沉的姿态异常。

在实际建模过程中，需要重点关注几个配合公差：阻尼缸筒与活塞的配合间隙控制在0.02-0.03mm，间隙过大会导致油液内泄、阻尼力衰减过快，间隙过小会出现活塞卡滞、减震失效的问题；弹簧两端的磨平圈需要保证与阻尼缸轴线的垂直度，公差控制在0.5mm以内，否则弹簧压缩时会出现偏磨，导致弹簧受力不均出现早期断裂；两端安装接头的同轴度公差要控制在0.3mm以内，装配后避免减震器承受额外的弯曲应力，防止阻尼缸筒出现变形漏油。另外阻尼缸的储油腔需要预留15%左右的空气腔，避免油液受热膨胀后导致缸体内压过高，击穿油封出现漏油故障。

这类减震构件除了在民用代步车辆上使用，也可适配小型工程巡检车、厂区电动转运车的悬架系统，选型时除了核对安装尺寸，还要根据整车满载轴荷匹配对应刚度的弹簧与阻尼阀组，负载偏大的场景可更换线径更粗的弹簧，同时更换节流孔径更小的阀片，提升整体承载能力与阻尼支撑性，避免重载情况下悬架打底。日常运维中，需要定期检查铰接衬套的磨损量，当衬套旷量超过1mm时需要及时更换，否则会导致行驶过程中悬架出现异响，同时加速阻尼缸的密封件磨损；还要检查阻尼缸表面是否有油液渗漏痕迹，若出现渗油说明油封已经老化失效，需要及时更换密封件或者整体替换减震构件，避免阻尼力完全丧失后影响行驶稳定性。
