带表面刻字的左轮手枪弹巢结构设计

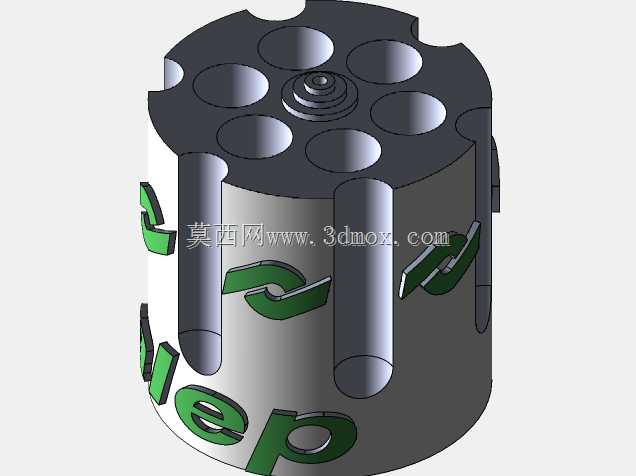

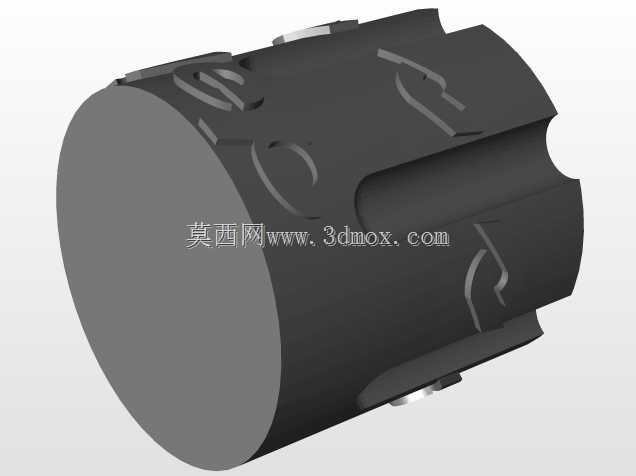

本次呈现的是左轮手枪核心回转部件弹巢的三维结构设计，作为轻武器领域的典型回转供弹构件，该部件的设计直接关联枪械供弹可靠性、击发对位精度与日常维护便捷性，在民用射击运动器材、影视道具制作、枪械原理教学演示等场景中均有明确的应用需求。从实际功能逻辑出发，弹巢作为容纳弹药的核心载体，需要在每次扣动扳机的过程中完成精准的角度回转，让各个弹膛依次对准枪管轴线与击针位置，这一过程中既需要保证回转动作的顺畅无卡滞，又要在击发瞬间实现弹膛与枪管的刚性同轴定位，避免出现击发偏移、火药燃气泄漏等影响射击安全的问题。设计过程中首先围绕回转中心轴的安装边界展开，中心轴孔的同轴度公差需要控制在0.02mm以内，保证弹巢在框架内转动时不会出现径向窜动，同时轴孔与外侧六个弹膛的位置度公差需要严格匹配，确保每个弹膛转动到击发位时，与枪管尾部的贴合间隙不超过0.05mm，减少击发时的火药燃气泄出量。弹巢外侧的防滑刻槽与标识刻字，并非单纯的装饰性设计，手动退壳与装填时，操作人员可以通过握持外侧的防滑纹路带动弹巢小幅转动，排查卡滞问题，同时刻字标识可以快速对应不同弹膛的弹药装填情况，在教学演示场景中帮助学员快速理解弹巢的供弹逻辑。外形尺寸方面，该弹巢整体为圆柱回转体结构，外径根据适配的弹药口径确定，整体长度匹配对应型号左轮手枪的框架安装空间，弹巢两端的端面需要做平面度处理，与框架内侧的定位面贴合时，能够保证击发瞬间的支撑刚性，避免弹巢出现轴向位移。弹巢外侧的让位缺口设计，是为了匹配扳机联动的棘爪结构，棘爪在扳机动作时卡入缺口带动弹巢转动固定角度，每个缺口的角度与深度都经过反复校核，保证每次转动的角度刚好对应一个弹膛的位置，不会出现转位过度或者不到位的情况。从材料选型的工程角度考虑，这类弹巢构件如果用于实弹射击场景，需要选用高强度合金钢材料，表面做发黑处理提升耐磨与防锈性能，承受弹药击发时的瞬时高压；如果用于道具或者教学场景，则可以选用铝合金或者工程塑料材料，在保证结构外形还原度的前提下降低整体重量。设计过程中还充分考虑了日常维护的拆装便捷性，弹巢与中心轴的配合采用间隙配合，拆卸时只需要抽出中心轴即可将弹巢从框架中取出，清理各个弹膛内的残留污渍，不需要额外拆解其他联动构件。弹巢尾部的击针让位凹坑，位置与每个弹膛的中心严格对应，击针击发时能够精准撞击弹药底火中心，避免出现击发无力或者底火击穿的问题，凹坑的深度经过测算，既能够给击针提供足够的活动行程，又不会因为深度过大导致弹巢尾部结构强度不足。在影视道具制作场景中，这类高精度的弹巢模型可以直接用于1:1比例的道具枪制作，保证道具的外形还原度，转动动作与真枪保持一致，提升拍摄过程中的真实感；在射击运动器材的研发过程中，该结构可以作为基础设计框架，根据不同口径的运动弹药调整弹膛尺寸与整体外径，适配不同规格的运动左轮手枪；在原理教学场景中，该模型可以直观展示左轮手枪的供弹联动逻辑，帮助学员理解回转供弹的机械原理，相比平面图纸更具直观性。整个结构的设计过程中，没有多余的冗余结构，所有的外部造型要么服务于功能需求，要么服务于操作人机功效，比如外侧的圆弧过渡处理，避免拆装或者操作时尖锐边角划伤操作人员，表面的刻字深度控制在0.3mm以内，不会破坏弹巢外壁的结构强度，同时保证标识的清晰度。
