拼图纹双盾标椭圆挂饰结构设计

日常随身配饰的结构设计里，这类椭圆挂饰的落地性一直是结构工程师需要重点考量的点，不同于纯平面的印刷吊牌，带立体凹凸纹理的挂饰要兼顾触感辨识度、结构强度与装配适配性。先从安装边界说起，挂饰整体采用椭圆轮廓，长轴与短轴的比例控制在1.2:1左右，既不会因为过于狭长导致揣放时勾扯衣物，也不会因为过于方正显得笨重，上下对称位置预留的两个圆形挂孔，孔径统一适配常规3mm直径的钥匙圈、挂绳，孔位做了0.5mm的圆角沉台处理，避免挂绳长期摩擦出现起毛、断裂的问题，孔位距离椭圆外边缘的距离保持在3mm以上，保证挂孔周边的结构强度，不会因为日常拉扯出现开裂。

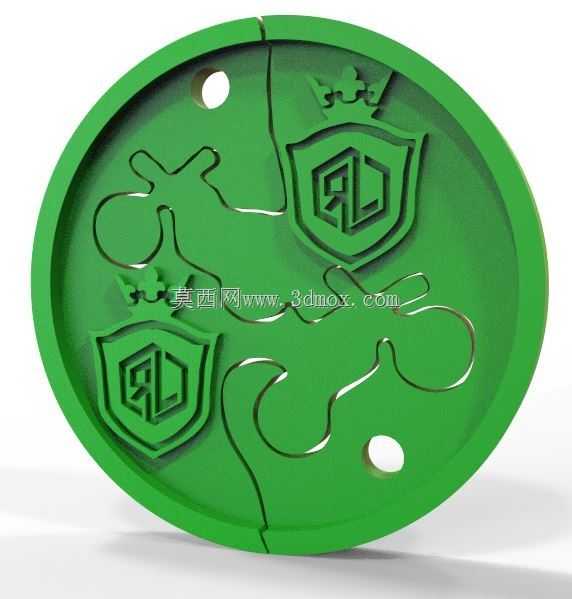

外形上的拼图分割纹理并不是单纯的装饰线条，每一条分割槽的深度控制在1.2mm，槽宽0.8mm，槽底做了R0.3的圆角过渡，一方面是让手指触摸时能清晰感知到拼图块的轮廓边界，提升把玩时的触感反馈，另一方面这种等深的凹槽在注塑或者压铸成型时，能保证材料填充的均匀性，不会出现局部壁厚过薄导致的缺料、缩痕问题。两个对称布置的盾形标识区域做了0.8mm的凸起处理，标识内部的字母纹路凸起高度再增加0.4mm，形成双层立体层次，这种阶梯式的凸起设计，既避免了标识纹路过浅容易磨损看不清的问题，也不会因为凸起过高导致挂饰放在口袋里硌蹭其他物品。顶部的皇冠造型纹路和盾标做了一体化衔接，纹路的所有转角都做了圆角处理，没有尖锐棱角，符合随身配饰的安全要求。

从实际应用场景来看，这类挂饰除了作为钥匙链的装饰配重件，也可以作为箱包挂饰、活动纪念周边使用，整体厚度控制在4mm，重量控制在15g以内，不会给钥匙串或者包带增加额外的负重。设计时特意将拼图分割线做了对称布局，两个盾标分别位于上下两个拼图块的中心位置，不管挂饰怎么旋转晃动，标识区域都能保持在视觉重心位置，不会出现图案歪斜的观感。挂饰的外边缘做了1mm的圆弧倒角，整个外周没有锋利的边棱，日常拿取、揣放时不会划伤手或者勾刮衣物面料。

结构强度方面，整个挂饰采用等壁厚设计，除了纹路凸起和凹槽区域，主体壁厚均匀保持在3mm，挂孔周边做了局部加厚0.5mm的处理，模拟日常使用中100N的拉扯力测试下，挂孔位置不会出现塑性变形。背面采用全平面设计，没有多余的凹凸结构，既可以粘贴定制的二维码、编号贴纸，也能保证挂饰放在桌面上时保持平稳，不会因为背面凸起出现晃动。表面的纹理设计还能掩盖日常使用中产生的轻微划痕，比光面设计的挂饰更耐旧，不需要额外做表面喷涂处理就能保持较好的外观质感，适合批量生产加工。
