金属波纹管式柔性联轴器三维结构设计

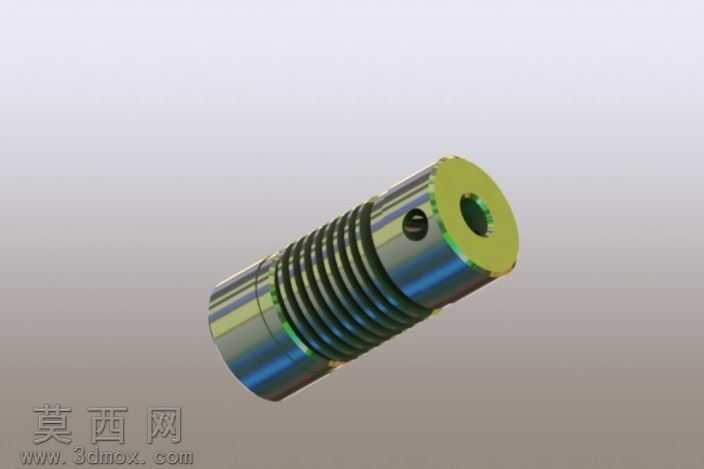

本作品为金属波纹管式柔性联轴器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以旋转凸台特征生成两端的轴连接基体，精准控制两端内孔的直径公差与轴伸长度，匹配常规微型传动轴的安装尺寸要求；中部的波纹管弹性段采用螺旋扫描特征生成连续的薄壁波纹结构，逐圈控制波纹的螺距、波高与壁厚参数，保证弹性段具备足够的扭转刚度与径向、角向补偿能力，两端基体上分别开设径向顶丝孔，通过异形孔向导特征生成标准内螺纹结构，用于安装紧定螺钉实现与对接轴的锁紧固定。材质渲染阶段针对金属零件的特性进行参数调校，两端基体赋予镀彩锌金属材质，调整反射率与粗糙度参数还原镀锌层的虹彩金属光泽，中部波纹管段赋予高弹性不锈钢材质，设置稍低的粗糙度值凸显薄壁金属的冷冽质感，背景采用渐变浅灰色调配合柔和的环境光，通过三点布光方案突出零件的轮廓层次与结构细节，避免金属表面出现过曝或暗部死黑的问题。结构设计上充分考量柔性联轴器的实际工况需求，中部波纹管的薄壁结构可补偿两轴对接时产生的径向偏移、角向偏差与轴向窜动，相比刚性联轴器可有效降低传动过程中的附加载荷，减少轴系的振动与磨损；两端的对称式轴孔设计可适配同直径或相近直径的传动轴对接，顶丝锁紧的结构形式安装便捷，无需额外的法兰连接结构，整体结构紧凑体积小巧，适用于微型传动系统、编码器连接、小型伺服电机输出端等对传动精度有一定要求的场景。建模过程中对所有特征添加了参数化关联，修改轴孔直径、波纹管长度、波纹参数时可实现全模型的尺寸联动更新，方便后续根据不同的传动扭矩需求、安装尺寸要求快速调整模型参数，生成适配不同工况的联轴器变体，所有配合面均做了倒角处理，去除锐边特征还原真实零件的加工工艺细节，模型的几何拓扑结构完整无破面，可直接导出用于工程图生成、3D打印样件验证或运动仿真分析。
